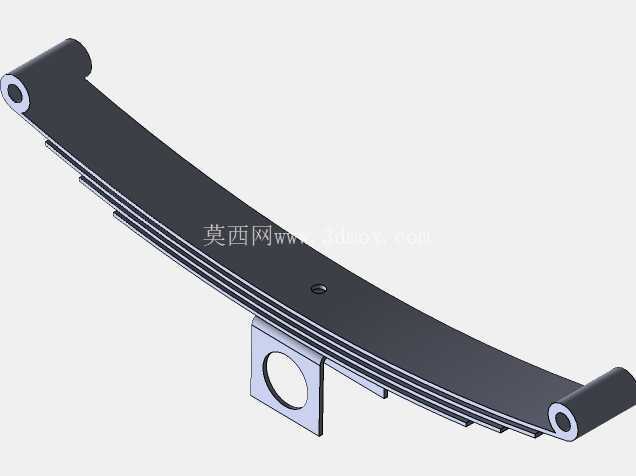

特定轴距校车配套多片钢板板簧总成结构

　　在商用车底盘悬架系统的设计开发中，针对特定轴距校车的承载与平顺性需求，这款多片叠合式板簧总成的结构设计完全围绕校车运营的实际工况展开。日常运营场景里，校车需要频繁在城区道路启停、经过校园周边的减速带与非铺装支路，还要兼顾满载学童时的行驶稳定性，以及空载状态下避免悬架过硬带来的颠簸感，这就要求弹性元件不能照搬普通货运车辆的板簧参数，必须在刚度、片间摩擦、安装匹配度上做针对性调整。

　　从实际用途来看，这套板簧总成承担着多重核心作用：首先是传递车架与车桥之间的各向力与力矩，把路面作用在车轮上的垂直支撑力、纵向制动力与驱动力、侧向转向力可靠传递到车身结构上；其次是利用叠片钢板的弹性变形吸收路面冲击能量，过滤掉路面不平带来的高频振动，避免振动直接传递到车厢内影响乘坐舒适性；再者，多片板簧之间的摩擦阻尼可以在悬架往复跳动时消耗振动能量，抑制钢板弹簧的多余余振，减少车辆经过颠簸路段后的反复弹跳，提升行驶的平稳性。

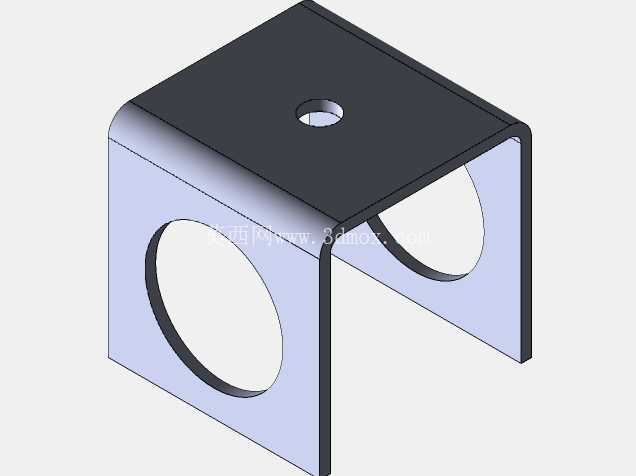

　　功能特性上，这款板簧采用不等长叠片结构，主片两端做卷耳设计，卷耳内部预留衬套安装空间，一端通过销轴与车架上的固定吊耳铰接，另一端与可摆动的活动吊耳连接，适配悬架跳动时的板簧长度变化，避免运动干涉。板簧中部设置中心定位孔，配合U型螺栓将整个板簧总成紧固在车桥的安装座上，中心孔的位置精度直接决定了板簧安装后的前后对称度，避免出现受力偏载导致的单片断裂问题。板簧侧方设置的带孔安装支架，用于连接减振器下安装点或者横向稳定杆的连杆，集成化的安装位减少了车桥上额外焊接支架的工序，也提升了安装位置的精度一致性。叠片的片数与每片的厚度经过匹配计算，满载时各片钢板受力均匀，不会出现某一片应力集中超过材料屈服极限的情况，片间接触区域做了光滑处理，减少长期使用后的片间磨损，避免磨损产生的铁屑加剧板簧的疲劳损伤。

　　设计思路上，首先锁定特定轴距校车的轴荷参数，先确定板簧的满载静挠度范围，既要保证足够的承载能力，避免满载时板簧变形量过大撞击缓冲块，又要把固有频率控制在人体感受舒适的区间，减少学童乘车时的眩晕感。卷耳的内径尺寸匹配常用的橡胶衬套规格，衬套的橡胶刚度经过匹配，既能过滤掉微小的路面振动，又不会因为衬套过软导致悬架侧向刚度不足，影响车辆转向时的侧倾控制。板簧总成的弧高设计考虑了满载后的弧高变化，保证车辆在额定载荷下车身保持水平姿态，不会出现车头或车尾过度下沉的情况，同时预留了足够的动行程空间，在车轮上跳极限位置时板簧不会与车架横梁发生碰撞。

　　外形尺寸与安装边界方面，板簧总成的伸直长度完全适配对应轴距校车的前后悬架吊耳间距，不需要对车架上的吊耳安装位置做改动，可以直接替换同规格的原厂板簧；卷耳的中心距在自由状态下的尺寸公差控制在小范围内，保证安装时销轴可以顺利穿入，不需要强行撬动板簧对位，减少安装过程中给板簧带来的附加预应力。中部U型螺栓安装区域的宽度匹配常用的校车车桥安装座尺寸，两侧的U型螺栓过孔间距与车桥上的螺纹孔位置完全对应，安装时不需要额外打孔适配。侧方支架的安装孔位坐标与减振器的行程范围匹配，保证减振器在悬架全行程内都处于正常工作角度，不会出现拉脱或者顶死的情况。板簧总成的最大宽度控制在轮胎与车架之间的间隙范围内，在悬架最大跳动、轮胎发生侧向偏移时，板簧边缘不会与轮胎胎侧发生摩擦，也不会与车架内侧的线束、制动管路产生干涉。

　　在实际建模过程中，每一片钢板的曲率都做了逐片匹配，自由状态下各片之间保持均匀的预紧接触，避免组装后出现片间间隙导致的空载异响；卷耳与主片的过渡区域做了圆弧过渡处理，减少应力集中，这个区域也是板簧长期使用中最容易出现断裂的位置，建模时的圆角参数完全参照实际钢板弹簧的制造工艺要求，没有出现尖锐的棱角突变。中部的中心螺栓孔位置做了沉台处理，保证螺栓头安装后不会突出板簧表面，避免U型螺栓紧固时出现压合不实的问题。
