车辆悬架用多片式钢板弹簧结构设计

　　在轮式行走设备的悬架系统设计中，钢板弹簧是应用历史最久、可靠性经过长期工况验证的弹性承载部件，这类部件最早应用于畜力车辆的行走结构，随着机动车工业发展，逐步成为商用车、非道路工程车辆、部分硬派越野车型悬架系统的核心弹性元件。不同于螺旋弹簧、空气弹簧等其他弹性元件的受力特性，多片叠合结构的钢板弹簧在工作过程中同时承担弹性缓冲、载荷传递、车轮运动导向三重作用，能够在不额外设置导向杆件的前提下，完成车架与车桥之间的力与力矩传递，大幅简化悬架系统的结构组成，降低整车底盘的制造成本与后期维护难度。

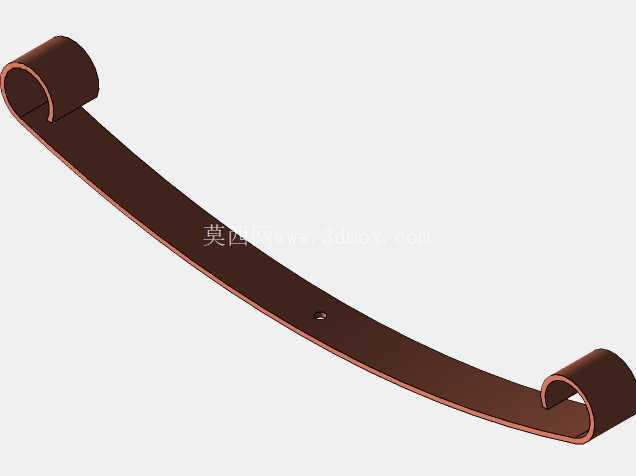

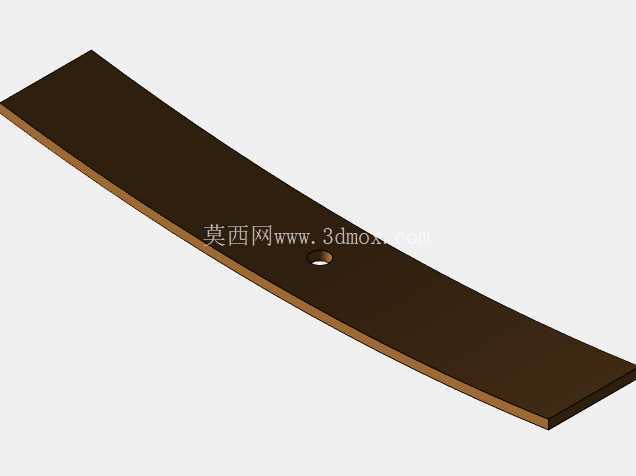

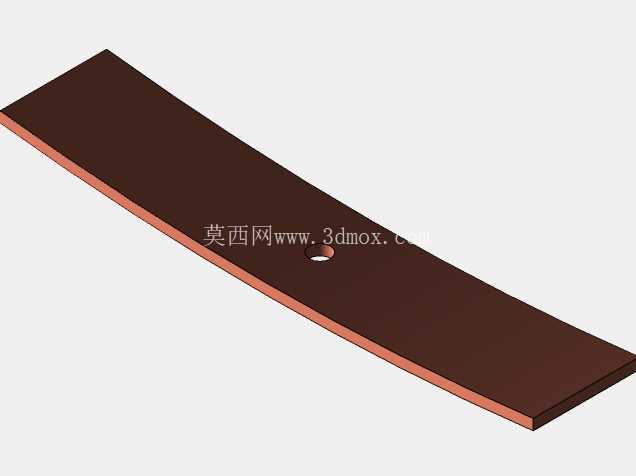

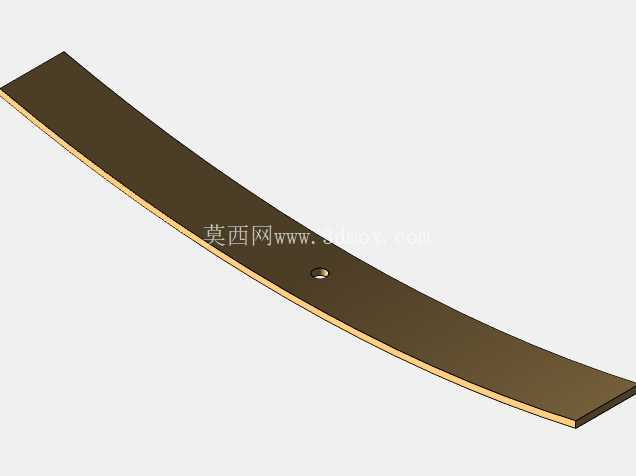

　　从实际工况适配角度看，这类多片式板簧的设计需要同时兼顾垂向载荷承载、冲击缓冲、侧向力与纵向力传递的多重需求。叠合的簧片采用等强度梁的设计思路，每片簧片的长度从中心螺栓位置向两端逐步递减，组装后整体形成近似等应力梁的弧形结构，当车辆行驶在颠簸路面时，车轮受到的垂向冲击传递到板簧位置，各片簧片之间产生相对滑动摩擦，能够将冲击产生的动能部分转化为摩擦热能耗散，配合减震器可以快速衰减车身的振动，避免振动持续传递到车架上方影响驾乘体验与车载设备的稳定性。两端的卷耳结构是板簧与车架连接的核心接口，前端卷耳通常通过销轴与车架上的固定吊耳铰接，作为板簧工作时的旋转支点，后端卷耳则与可摆动的吊耳连接，补偿板簧在受力变形时产生的长度变化，避免结构出现卡滞或额外内应力。

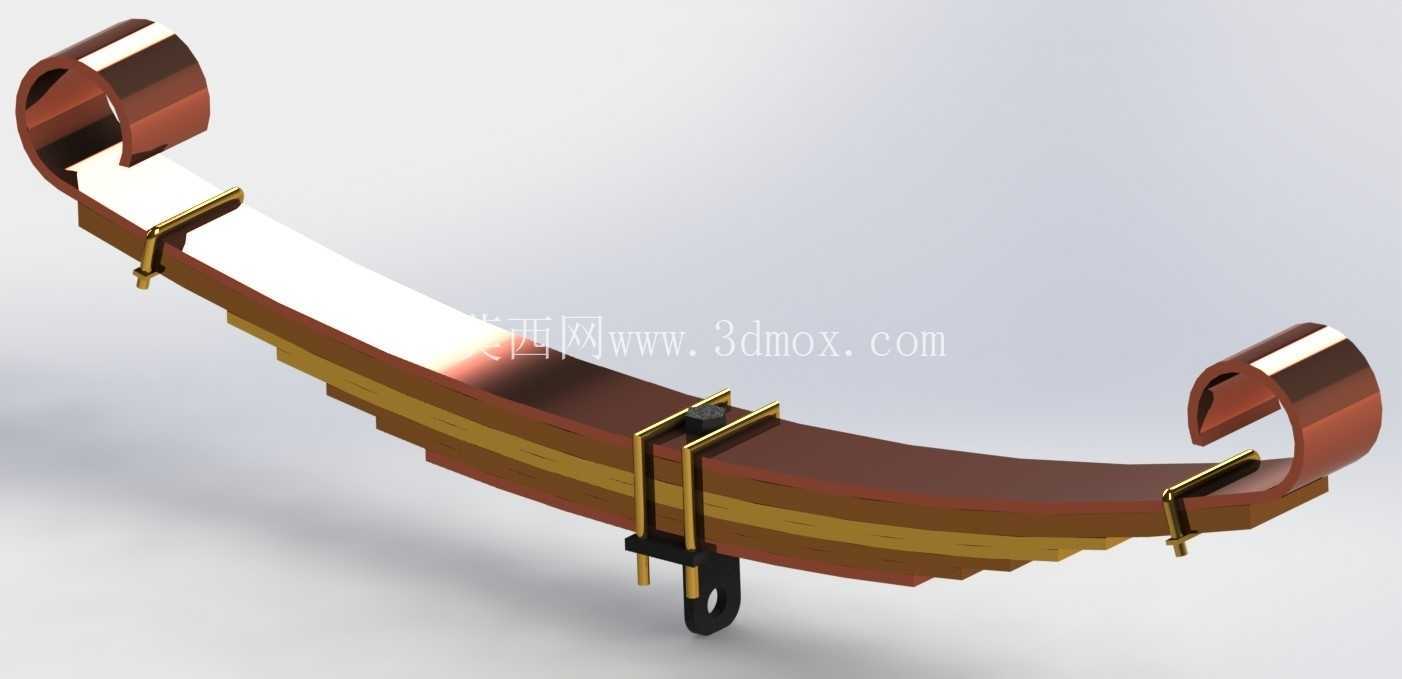

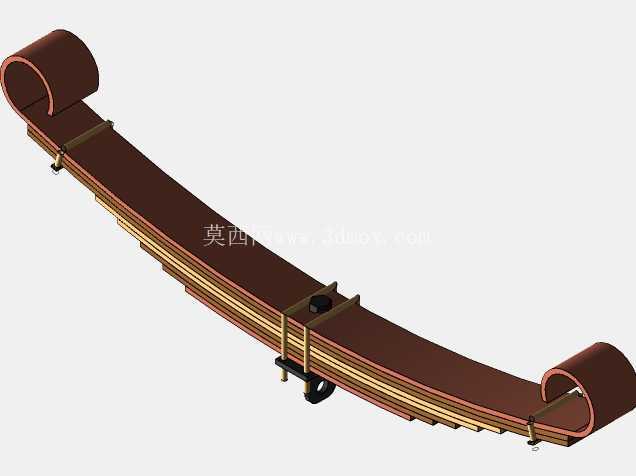

　　在结构细节设计上，中心螺栓贯穿所有叠合簧片的中心位置，保证各片簧片的横向定位，避免簧片在受力过程中出现横向错位；两侧的U型螺栓搭配限位卡箍，一方面将板簧整体固定在车桥的安装座上，另一方面限制各片簧片在大变形工况下的横向窜动，同时保证簧片之间的滑动间隙处于合理范围，避免间隙过大导致簧片间冲击异响，或是间隙过小导致滑动阻力过大影响缓冲效果。最下方的吊耳结构用于连接减震器或其他附属部件，保证悬架系统的阻尼元件能够与弹性元件协同工作。

　　从安装边界来看，这类板簧的安装尺寸需要匹配对应车型的轮距、车架宽度、设计载荷参数，卷耳的内径尺寸需要匹配连接销轴的直径，保证铰接位置的转动灵活性同时控制配合间隙，避免行驶过程中出现连接位置的冲击磨损；U型螺栓的中心距需要与车桥上方的安装座定位孔尺寸完全匹配，保证安装后板簧的中心面与车辆纵向中心面重合，避免出现侧向偏载导致簧片单侧受力异常断裂。板簧的自由弧高是核心设计参数之一，弧高值需要匹配车辆的额定载荷下的静扰度要求，保证车辆在空载状态下有足够的缓冲行程，满载状态下板簧不会被压平甚至反向弯曲，预留足够的动行程应对路面的大冲击载荷。

　　在实际应用场景中，这类多片钢板弹簧普遍应用于轻型、中型载货汽车，客运客车，以及装载机、平地机等非道路工程行走设备，相比少片变截面板簧，多片叠合结构的板簧生产工艺更成熟，单片簧片损坏后可以单独更换，维修成本更低，更适合工况复杂、载荷波动大的使用场景。设计过程中需要根据额定轴载计算每片簧片的厚度、长度、曲率半径，保证各片簧片在受力时的应力分布均匀，避免最短板簧出现应力集中导致早期断裂，同时簧片之间需要设置合理的润滑结构，减少长期使用过程中的滑动磨损，延长板簧的整体使用寿命。建模过程中需要准确还原每片簧片的曲率、卷耳的成型结构、卡箍与U型螺栓的安装位置，保证后续装配干涉检查、运动仿真的结果能够匹配实际装车状态，为后续的悬架运动校核、强度有限元分析提供准确的三维数模基础。
