机床用带扳手位外螺纹拉钉三维结构

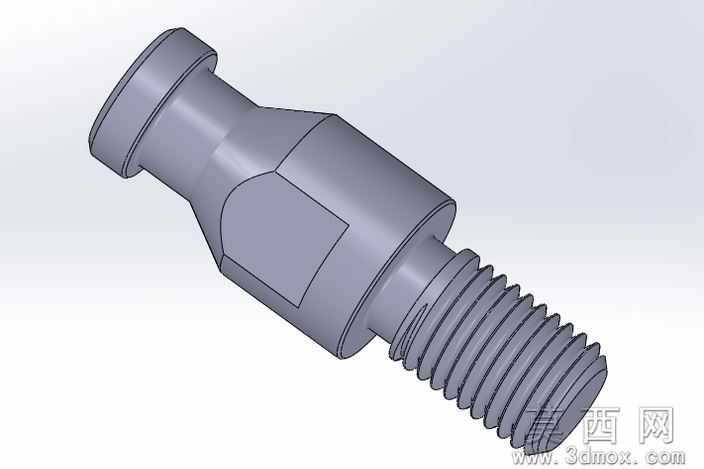

本模型为机床配套使用的拉钉连接件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工零件的尺寸规范，对各段轴径、过渡锥面、螺纹牙型、扳手卡位等结构均做了精准还原。模型整体采用阶梯轴式结构布局，头部为带定位凸缘的圆柱段，用于和机床主轴的拉爪机构配合实现拉紧定位，凸缘下方设置平滑过渡的锥面结构，可在装配导入过程中起到导向对中作用，降低装配卡滞风险。锥面下方设计有对称的平面扳手位，该结构为标准的外六角铣边结构，可适配普通开口扳手进行拧紧操作，方便现场装配与后期维护拆卸，建模时对平面与圆柱面的交线做了微小的倒角处理，还原实际加工过程中的去毛刺工艺特征，避免应力集中问题。扳手位下方为退刀槽结构，衔接末端的外螺纹段，螺纹部分采用标准牙型建模，牙距、牙高均符合通用公制螺纹规范，螺纹起始端做了导入倒角处理，可在拧入对应螺纹孔时实现顺畅导入，避免首牙磕碰损坏。模型渲染阶段采用哑光金属材质，模拟常用合金结构钢调质后的表面质感，对各加工面的粗糙度差异做了区分，头部定位面、锥面、螺纹面的反光度略有不同，还原真实机加工零件的表面特征。结构设计上充分考虑了拉钉的实际受力场景，各段过渡位置均设置合理圆角，避免应力集中导致的零件断裂失效，整体结构紧凑，无多余冗余设计，完全匹配实际工业使用中的拉钉功能需求，可直接用于机床主轴拉紧机构的装配模拟、工装设计参考以及相关零部件的干涉检查工作。
