球头铰接式缓冲减震弹簧组件

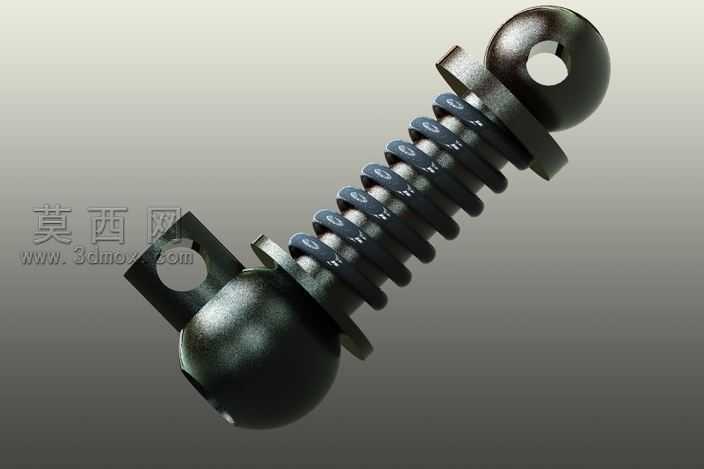

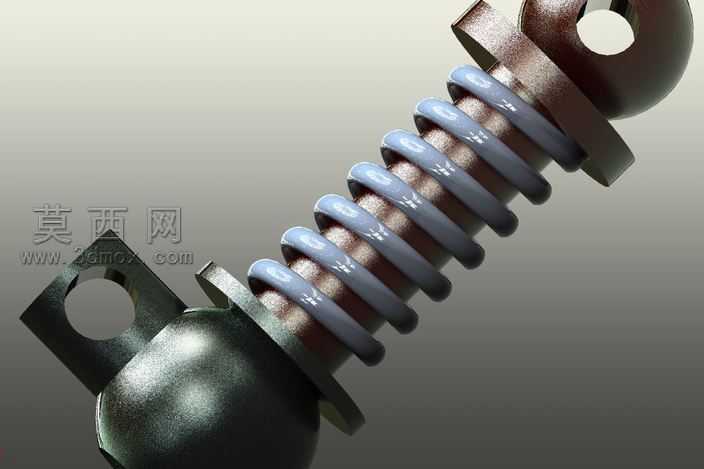

本作品为球头铰接式缓冲减震弹簧组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工的尺寸公差规范，对每一处结构细节都做了可制造性校验。建模阶段首先完成两端球头铰接座的基体绘制，针对球头与安装耳片的过渡区域做了圆角应力释放处理，避免应力集中导致的结构失效，安装耳片上的铰接通孔采用同轴度约束建模，保证装配时的铰接转动顺畅无卡滞。中间的螺旋弹簧部分采用螺旋线扫描特征生成，严格匹配弹簧的有效圈数、节距、簧丝直径参数，弹簧与两端支撑座的贴合面做了相切约束，还原真实装配状态下弹簧的预压缩定位关系。渲染阶段采用KeyShot完成材质与光影调试，两端球头铰接座赋予哑光金属材质，模拟经过发黑防锈处理的碳钢表面质感，调整材质的粗糙度与金属度参数，还原金属表面细微的磨砂纹理与光线漫反射效果；螺旋弹簧部分赋予半光泽金属漆材质，表面添加轻微的清漆层效果，模拟弹簧表面电泳处理后的细腻光泽，同时在弹簧圈的缝隙处添加细微的环境闭塞阴影，强化结构的层次感。场景布光采用三点布光方案，主光源从侧上方45度角投射，打出结构的主体明暗关系，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒出弹簧与球头的边缘轮廓，让整体结构在渐变灰色背景下清晰突出。结构设计上，该组件通过两端的球头结构实现多自由度铰接，可适配安装面存在角度偏差的使用场景，中间的螺旋弹簧可承受轴向的冲击载荷，吸收震动能量，两端的限位挡圈可限制弹簧的最大压缩量，避免弹簧被压并导致失效，整体结构紧凑，可广泛应用于小型机械设备、非机动车的减震缓冲场景。建模过程中所有特征均保留参数化编辑能力，可根据实际使用需求调整簧丝直径、弹簧刚度、球头尺寸等参数，快速衍生出不同载荷等级的变体模型，装配体采用自下而上的建模逻辑，所有零件间添加了正确的配合约束，可直接用于后续的运动仿真与有限元受力分析，验证不同工况下的结构强度与减震性能。
