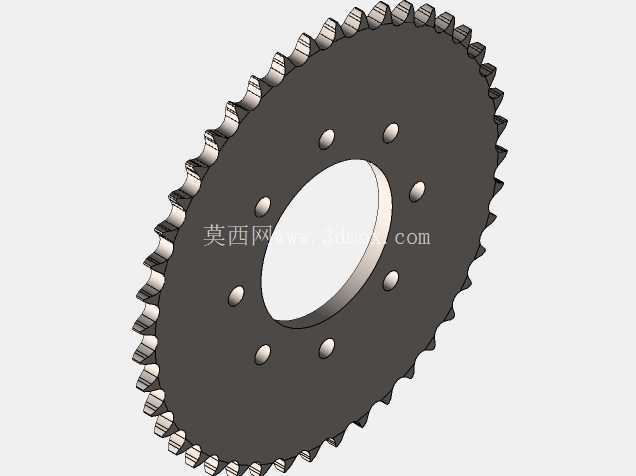

FSAE赛车用50规格44齿传动链轮

　　这款链轮主要面向大学生方程式赛车的传动系统匹配设计，适配50号标准传动链条，总齿数设定为44齿，在赛车动力传递链路中承担后桥减速、扭矩放大的核心作用。从实际装车场景来看，这类链轮通常安装在赛车后桥的差速器输入端，与发动机输出端的小链轮配合，通过链条传动将动力传递至驱动轮，相比齿轮直连传动，链条搭配链轮的结构能更好适应方程式赛车车架在极限工况下的微小形变，避免硬连接带来的传动卡滞、齿面崩损问题，同时也方便车队根据不同赛道的动力需求快速更换不同齿数的链轮，调整整车减速比。

　　设计过程中首先围绕链条啮合的核心参数做基准校核，齿形轮廓完全匹配50号链条的节距、滚子直径参数，齿侧间隙控制在合理范围，既保证高速运转时链条不会出现跳齿、脱链问题，也避免间隙过小导致的啮合卡滞、磨损加剧问题。链轮主体采用辐板式结构，中心设置带台阶的安装定位孔，台阶面与差速器输入轴的定位轴肩贴合，保证链轮安装后的同轴度，避免运转时出现径向跳动；辐板上均匀分布8个安装通孔，孔位与差速器连接法兰的螺栓孔完全对应，采用螺栓穿装锁紧的固定方式，能承受大扭矩输出时的剪切力，避免链轮与法兰之间出现相对滑移。

　　从安装边界来看，链轮的外径、中心孔直径、安装孔分布圆直径都经过严格的尺寸链校核，装车后链轮端面与车架周边的悬架摆臂、刹车管路、线束等部件都预留了足够的安全间隙，即使在赛车过弯侧倾、悬架跳动的极限工况下，也不会出现运动干涉。齿面部分做了厚度方向的倒角处理，一方面方便链条与链轮的导入啮合，减少链条入齿时的冲击，另一方面也能去除加工后的锐边，避免装配过程中划伤操作人员。辐板部分在保证结构强度的前提下做了轻量化的结构优化，去除了非受力区域的多余材料，在满足赛车传动强度要求的同时尽可能降低旋转件的转动惯量，提升动力响应速度。

　　实际使用中，这类链轮的工况特点是高转速、交变载荷大，赛车急加速时链轮需要瞬间传递大扭矩，急减速时又要承受链条的反向冲击，因此设计时在齿根位置做了圆角过渡处理，减少应力集中，避免齿根在交变载荷下出现疲劳断裂。链轮的中心定位孔与安装孔的位置度公差严格控制，保证安装后链轮的端面跳动、径向跳动都在允许范围内，减少链条运转时的横向摆动，降低链条与链轮的磨损速度，延长整套传动系统的使用寿命。对于方程式车队的设计人员来说，这款链轮的参数可以直接作为传动系统匹配的参考，也可以根据自身车架的布置需求，调整安装孔的分布尺寸、中心孔直径，适配不同规格的差速器安装接口，同时齿形部分的参数可以直接沿用，不需要重新做链条啮合的校核计算，能大幅缩短传动系统的设计周期。
