十字轴式万向传动连接接头结构设计

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类十字轴式万向接头是解决轴线偏移、夹角传动的核心基础部件，区别于刚性联轴器只能同轴连接的局限，它能在两轴存在空间夹角的工况下持续稳定传递回转运动，不会因为轴系的安装偏差、运行中机架形变产生卡滞或附加载荷激增的问题。从实际应用场景来看，这类结构广泛覆盖从小型自动化设备的动力传递、机床进给机构的跨轴传动，到输送线的转角动力接驳、农用机械的行走系统传动，甚至部分特种装备的操纵机构联动端，只要存在两轴无法保证严格同轴、运行中可能出现相对角度偏移的传动位置，都能见到这类万向接头的应用。

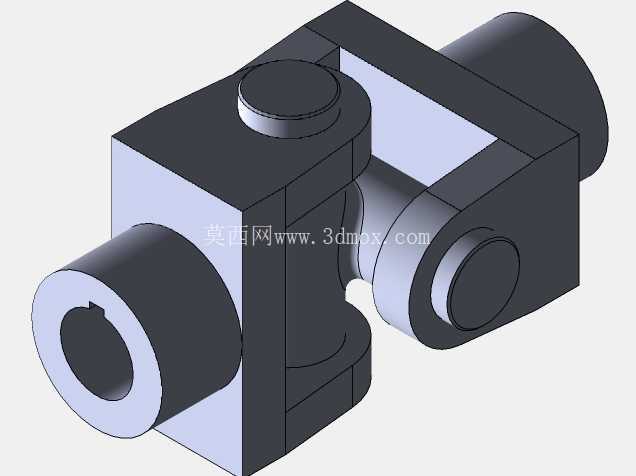

　　从结构设计逻辑来看，这个接头采用了分体式叉架配合十字销轴的经典结构，两个叉形接头分别对应主动轴与从动轴的连接端，十字轴的四个轴颈分别嵌入两个叉架的安装孔内，每个铰接位置都预留了足够的转动间隙，保证两个叉架可以分别绕十字轴的两个垂直轴线独立偏转，最终实现两轴在最大允许夹角范围内的自由摆动。主动端的轴孔采用了带键槽的设计，能够通过平键实现与输入轴的周向固定，避免传递扭矩时出现轴与孔的相对打滑，孔的深度与轴的插入长度做了匹配设计，保证轴端插入后不会与十字轴的安装位置产生干涉，同时叉架的侧壁厚度经过载荷校核，在额定扭矩下不会出现叉臂断裂或销轴孔变形的问题。

　　在安装边界的考量上，设计时需要注意两个连接轴的夹角不能超过结构允许的最大偏转角度，当夹角过大时，十字轴轴颈的受力会出现偏载，铰接面的接触应力会急剧上升，长期运行会加剧磨损甚至出现销轴断裂的风险。两个叉架的外形做了方正的过渡处理，没有多余的突出结构，在安装空间局促的位置也能顺利布置，不会和周边的机架、护罩产生运动干涉。铰接位置的销轴采用了轴向定位结构，防止运行过程中销轴脱出导致传动失效，同时销轴与叉架孔的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致传动回差超标，影响传动精度。

　　从功能特性上看，单节万向接头在传递扭矩时，当两轴存在夹角，从动轴的转速会存在周期性的波动，夹角越大波动幅度越明显，因此在对转速均匀性要求较高的传动场景中，通常会成对使用这类万向节，通过合理布置中间轴的相位，抵消单节带来的转速波动。而在一些对传动精度要求不高、仅需要传递运动和扭矩的操纵机构、轻载传动位置，单节结构就足以满足使用需求，同时还具备结构紧凑、维护简单、成本更低的优势。

　　设计建模过程中，需要重点校核十字轴的轴颈强度、叉架的抗弯强度，以及铰接位置的接触应力，根据实际传递的额定扭矩确定各部分的尺寸参数：轴孔直径要匹配所连接轴的直径，键槽尺寸符合对应轴径的平键标准，叉架的开口宽度要保证十字轴安装后有足够的偏转空间，十字轴的轴颈长度要和叉架的安装孔深度匹配，避免出现轴向窜动。整个结构的外形没有复杂的曲面特征，加工工艺性较好，叉架部分可以采用模锻成型后再进行机加工，十字轴可以采用合金钢渗碳淬火处理，提升铰接面的耐磨性，延长部件的使用寿命。在实际选型应用时，除了核对额定扭矩、最高转速参数，还要确认两端的连接形式、安装尺寸是否和现有轴系匹配，避免出现安装后无法正常转动、或者连接强度不足的问题。
