四旋翼小型航拍作业无人机结构设计

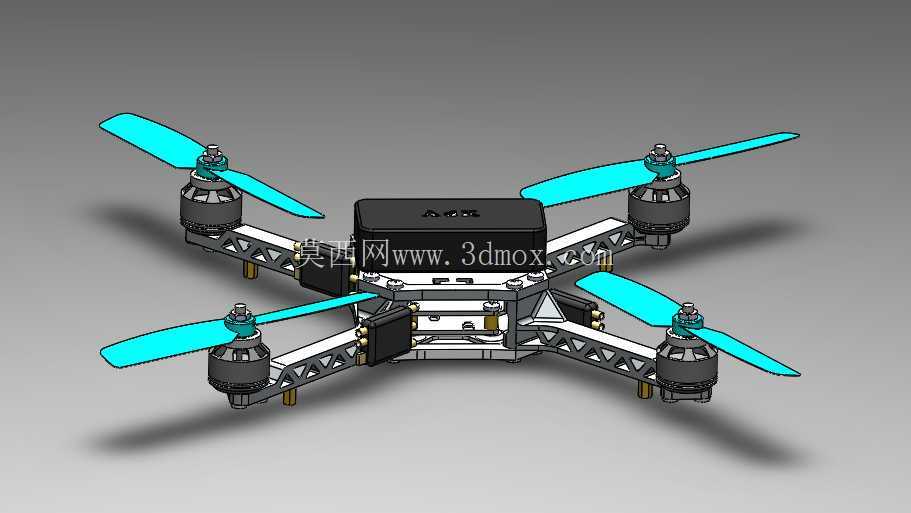

　　这款四旋翼无人机的结构设计，首先围绕低空近距作业的实际场景展开，日常可用于小范围场地航拍测绘、农林作物长势巡查、小型活动空中机位布设这类对起降空间要求不高的作业场景，不需要专用起降跑道，平整硬质地面即可完成起降操作。从结构布局来看，采用X型机架排布，四个机臂以中心舱为核心向外等角度延伸，这种布局的优势在于动力输出对称，飞行过程中姿态调整的响应速度更快，单组动力出现小幅输出偏差时，飞控系统的补偿容错空间更大，不会像单旋翼结构那样对动力平衡有极高的调校要求。

　　机臂部分采用桁架式镂空结构设计，并非实心型材，在保证结构抗弯强度的前提下尽可能降低自身重量，毕竟多旋翼设备的有效载荷与自重直接挂钩，每减少一克无效结构重量，就能给任务载荷或者动力电池留出更多重量配额，同时镂空结构也能降低飞行过程中机臂部位的风阻，减少紊流对飞行稳定性的干扰。中心舱为独立封闭结构，内部预留了飞控板、电调、电池组的安装空间，舱体上下设置定位凸台，安装时不需要额外做定位标记，对准凸台即可完成核心部件的装配，舱体侧面预留了接线槽口，电调到电机的连接线可以顺着机臂内部的走线槽排布，不会有线路外露在机身外侧，既避免飞行过程中线路被气流吹动产生晃动干扰姿态传感器，也能减少线路剐蹭受损的概率。

　　动力端的电机安装座设置在机臂末端，安装孔位适配常规22系列外转子无刷电机，安装面做了下沉处理，电机装入后底座与机臂端面完全贴合，锁紧螺丝后不会出现偏斜，保证螺旋桨的旋转平面与机身水平面保持平行，避免因安装倾斜导致的动力损耗与姿态偏移。螺旋桨采用两叶快拆结构，桨根位置设置定位卡扣，不需要额外工具即可完成桨叶的更换，针对日常作业中容易出现的桨叶磕碰损坏问题，这种快拆结构能大幅缩短现场维护的时间。从安装边界来看，机臂展开后整机的外接圆直径控制在常规便携背包的容纳尺寸范围内，机臂与中心舱的连接位置设置折叠转轴，收纳时可以将四个机臂向上翻折贴合中心舱侧壁，收纳后的整体体积仅为展开状态的三分之一左右，方便单人携带转场。

　　起落架采用短支脚结构，安装在机臂靠近中心舱的位置，支脚高度刚好让中心舱底部与地面保持足够间隙，不会在起降时剐蹭到舱底搭载的摄像设备，同时支脚本身做了轻量化处理，不会过多增加整机自重。设计过程中特意做了动平衡预留，每个机臂的重量误差控制在极小范围内，电机安装座的位置精度通过一体加工的机架基准面保证，装配时不需要额外做大量的配平工作，只要按照定位结构组装即可达到基础的动平衡要求，降低普通使用者的装配调校门槛。另外在结构强度校核上，机臂的抗弯阈值满足常规作业高度下的小幅坠落冲击要求，即使出现操作失误导致的低空坠落，桁架结构的机臂可以通过小幅形变吸收冲击能量，不会直接断裂损坏中心舱内的核心电子部件，减少故障后的维修成本。整机的重心位置经过布局优化，落在中心舱的几何中心正下方，电池安装位设置在中心舱底部，更换不同容量电池时，重心偏移量控制在飞控系统可自动补偿的范围内，不会因为更换电池导致飞行姿态出现明显偏差。
