长航时固定翼察打一体无人机结构

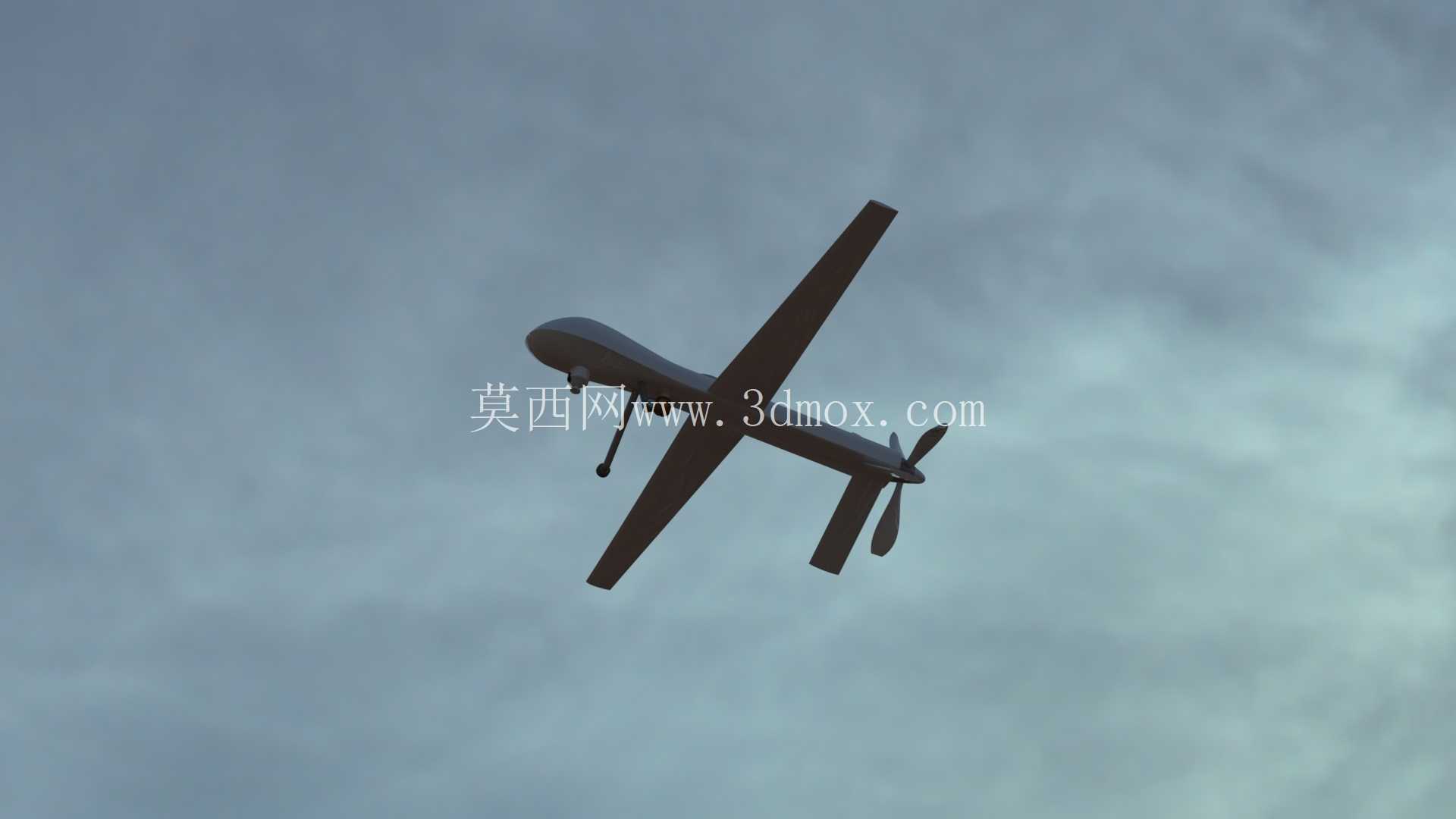

　　该结构围绕中低空长航时固定翼无人机展开，整机采用中单翼、细长机身、尾部推进螺旋桨与常规尾翼组合的布局，外形接近执行巡逻、测绘、监视与轻量任务投放的中型无人机。机身前段布置圆润的任务载荷舱，可容纳光电吊舱、导航设备、电池或燃油系统；中段为机翼对接区，内部承担主梁传力、设备安装和燃油/电池布置；后段逐渐收窄，连接尾推动力单元与尾翼支撑结构。机翼采用大展弦比直翼设计，翼面狭长，翼根到翼尖厚度逐步减小，有利于降低诱导阻力并提升巡航续航能力。尾翼由垂直安定面、水平尾翼和末端推进螺旋桨组成，螺旋桨布置在机身尾部，可减少前方来流被机身遮挡的问题，同时降低任务设备受到的振动和气流干扰。

　　从实际使用场景看，这类无人机适合边境巡查、管线巡检、农林监测、地理测绘、应急通信中继和目标区域持续观察。它不像多旋翼那样依赖高频姿态修正，而是依靠固定翼气动效率在预定航线内长时间巡航；执行任务时通常通过弹射、滑轨或跑道起飞，按规划航迹飞行，完成区域覆盖后回收。结构设计中需要重点兼顾升阻比、结构重量、设备维护开口和重心控制。机头下方的隆起区域对应光电平台安装位，建模时应保证吊舱视界不被前轮、机身或机翼遮挡；机身内部要划分航电舱、能源舱、动力舱和伞舱/回收舱，隔板与蒙皮之间需要预留走线、管路和检修空间。

　　外形处理上，机身截面以近似椭圆或圆角矩形过渡为主，前段宽大以容纳任务载荷，中段与机翼根部形成连续传力路径，后段细长以减小尾部阻力。机翼与机身的连接不能只看作视觉贴合，工程上应明确翼梁、接头、肋板和蒙皮的边界：翼根处承受弯矩较大，需要加强框或贯穿梁；翼尖刚度较低，可适度减轻结构重量。尾翼布局需考虑螺旋桨滑流影响，垂尾高度、平尾面积和尾撑长度共同决定纵向与航向稳定性。尾部螺旋桨靠近尾翼，模型中桨叶、桨毂、电机或发动机轴系之间应保留旋转间隙，避免与垂尾、平尾发生运动干涉。

　　安装边界方面，机翼展开后横向尺寸最大，运输或收纳时通常需要考虑机翼可拆卸接口；机身长度方向决定地面牵引、回收伞包和尾桨安全距离；起落架若采用前三点形式，前轮位于机头下方，主轮靠近机身重心略后位置，停机状态应保证机身俯仰角适中，既利于起飞滑跑，也避免尾部螺旋桨触地。若项目改为车载弹射或伞降回收，则可弱化轮式起落架，转而强化机身腹部着陆区、吊挂点和回收冲击承载结构。

　　三维结构表达时，应把机身蒙皮、机翼翼型、尾翼安定面、螺旋桨、起落架和任务舱外形分开建立，便于后续细化骨架、控制面和设备安装。翼面不宜简单做成等厚板件，需沿展向设置翼型厚度变化和扭转关系；机身曲面应保证前后截面光顺过渡，减少局部折面带来的气动阻力。设备选型层面，光电吊舱、天线、空速管、导航模块和动力系统都要在外形中体现明确安装位置，同时预留维护开口和紧固件边界。整体结构的核心不是追求复杂装饰，而是在长航时巡航、任务载荷承载、起降回收和内部设备布置之间取得可制造、可装配、可维护的平衡。
