十字轴式万向传动连接结构

　　在各类需要变角度传递旋转动力的工业传动场景中，这类十字轴式万向连接结构是解决轴系不对中传动问题的核心部件，常见于机床进给传动链、汽车转向传动段、工业自动化输送线的动力接驳位、小型工程机械的动力输出端，当主动轴与从动轴无法保证严格同轴、或是工作过程中两轴轴线夹角会发生动态变化时，这类结构就能稳定完成旋转扭矩的传递，不会因为轴系的角度偏移出现卡滞、传动中断或是额外的附加载荷损伤轴端。

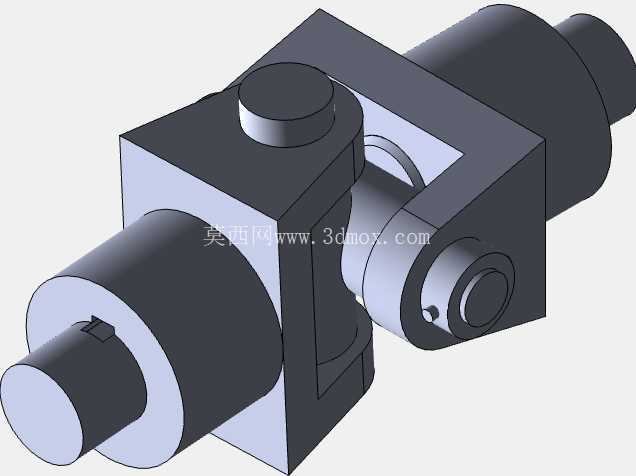

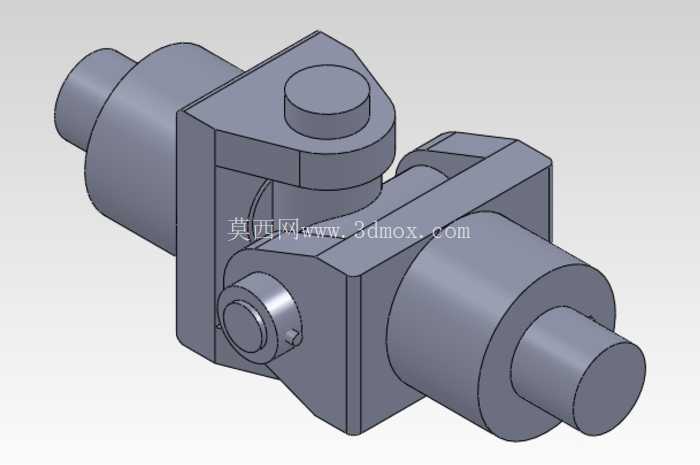

　　从结构设计逻辑来看，该结构采用十字轴作为核心传力中间体，两端的叉形接头分别与主动轴、从动轴的轴端配合，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，工作时十字轴可在叉头内做小角度摆动，以此补偿两轴之间的角度偏差，这种结构允许的两轴夹角通常在15°到25°区间内，能够覆盖绝大多数工业现场的轴系偏移补偿需求。设计过程中首先要确定的是两端轴头的配合直径，这一尺寸直接决定了结构能够传递的额定扭矩范围，轴头与外接设备的连接通常采用圆柱面配合加键槽周向固定的方式，保证扭矩传递过程中不会出现周向打滑，同时轴端会预留挡圈槽或是螺纹孔位，用于轴向定位，防止工作过程中轴头从配合位脱出。

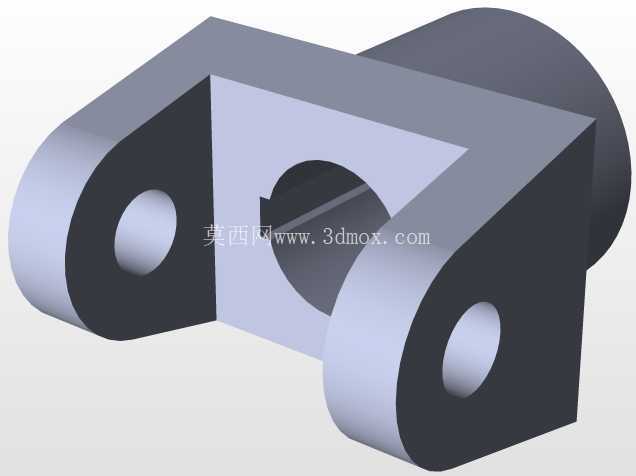

　　叉形接头的叉臂厚度、十字轴的轴颈直径是结构强度校核的核心参数，需要根据额定传递扭矩计算接触应力，避免长期交变载荷下出现压溃或是疲劳断裂，十字轴与叉头的配合位通常会加装轴套或是滚针轴承，降低摆动过程中的摩擦阻力，减少磨损量，提升结构的使用寿命。从安装边界来看，这类万向结构的整体外形尺寸紧凑，安装时不需要额外预留过大的周边空间，只需要保证两轴的轴线交点与十字轴的中心重合即可，安装过程中需要注意两端叉头的相位关系，当采用单节万向结构时，从动轴的转速会存在周期性波动，因此在转速稳定性要求高的场合通常会成对使用这类万向节，保证输入输出转速同步。

　　实际应用中，这类结构不需要额外的润滑维护通道，部分密封型结构会在十字轴内部预留储油腔，装配时填充润滑脂即可满足长期使用需求，外壳的棱角处都做了工艺倒角，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升结构的抗冲击能力。不同于刚性联轴器只能传递同轴扭矩，这类万向结构能够适应安装过程中的装配误差，也能补偿设备运行过程中因为机架振动、部件变形带来的轴系位置偏移，降低整个传动链的装配精度要求，减少现场安装调试的工作量，在一些需要频繁调整传动角度的设备上，这类结构还能作为活动铰接点使用，在传递扭矩的同时允许轴系角度动态调整，比如在可摆动的输送辊道、可调角度的动力头结构中，这类万向连接结构都是不可替代的传动部件。建模过程中需要重点保证十字轴与叉头配合位的同轴度，四个轴颈的轴线需要严格垂直且交于一点，否则会出现传动卡滞、运转阻力过大的问题，两端轴头的同轴度公差也需要控制在合理范围内，避免高速运转时出现额外的离心振动。
