带滚珠轴承安装位的自由设计滑轮结构

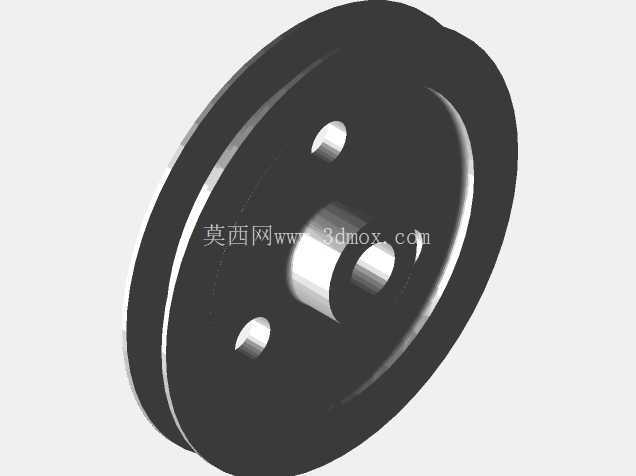

　　这款滑轮结构的设计核心围绕固定轴上的自由旋转需求展开，区别于常规参数化复刻的标准滑轮，整体轮体采用自由曲面过渡的设计思路，没有照搬传统测绘图纸的固化尺寸逻辑，更适配非标准化的小型传动、导向场景使用。从结构功能来看，轮体中心设置了整圆式轴承安装腔，可直接嵌入标准规格滚珠轴承，装配后轴承内圈与固定轴过盈配合，外圈与轮体安装腔紧配，能够将轮体转动时的滑动摩擦转化为轴承滚动摩擦，大幅降低转动过程中的阻力损耗，同时减少轮体与固定轴的直接磨损，延长整套机构的使用寿命。

　　轮缘位置做了内凹式绳槽结构，槽面弧度经过适配调整，可兼容圆形截面的绳索、尼龙线、细钢丝绳等多种柔性传动件，槽边的凸起挡边能够避免传动件在高速转动或者负载波动时从轮体滑脱，保证传动过程的稳定性。轮体辐板位置设置了两个对称分布的减重孔，在不影响轮体整体结构强度的前提下，有效降低了轮体自身的转动惯量，让滑轮启动、换向时的响应更灵敏，同时也减少了原材料的消耗，兼顾轻量化与结构可靠性。从安装边界来看，中心轴承安装腔的同轴度公差控制在合理范围内，装配后轮体端面跳动量小，不会出现转动时的偏摆蹭轴问题；轮体的轴向厚度、外径尺寸适配小型传动机构的安装空间，不需要额外对周边结构做大规模修改即可完成替换安装。

　　在实际应用场景中，这类滑轮可用于小型起重装置的导向轮、自动化设备的线缆牵引轮、教学实验台的传动演示部件、小型输送线的张紧轮等场景，既可以传递动力改变绳索的施力方向，也可以作为张紧部件调整柔性传动件的预紧力，避免传动件松弛打滑。设计过程中没有采用传统滑轮的多辐条结构，而是采用整板式辐板加对称减重孔的形式，一方面降低了加工制造的难度，不管是采用3D打印快速成型还是采用机加工方式生产，都能减少加工工序，缩短生产周期；另一方面整板结构的抗侧向载荷能力更强，当传动件存在小幅偏斜时，轮体不容易出现辐条断裂的问题，结构刚性更优。

　　轮体的绳槽表面没有做额外的防滑齿结构，依靠光滑的弧面与传动件接触，能够减少传动件表面的磨损，适合对传动件使用寿命要求较高的场景，比如精密仪器内部的丝线传动、摄影器材的吊臂导向等场景，避免齿面刮伤柔性传动件导致的断裂风险。需要注意的是，这款滑轮的负载能力与中心安装的滚珠轴承额定载荷直接相关，选型时需要根据实际工作负载匹配对应载荷等级的轴承，同时固定轴的直径需要与轴承内圈孔径匹配，装配时可以添加少量润滑脂降低轴承运转阻力，进一步提升转动顺滑度。轮体的材质选择可以根据使用场景调整，若用于低负载的演示场景可选用PLA、ABS等塑料材质通过3D打印制作，若用于有一定负载要求的工业场景可选用铝合金、钢材等金属材料通过机加工制作，不同材质的轮体都可以沿用这套结构设计，仅需根据材料特性调整壁厚参数即可满足强度要求。
