下垂式消防喷淋头结构三维设计

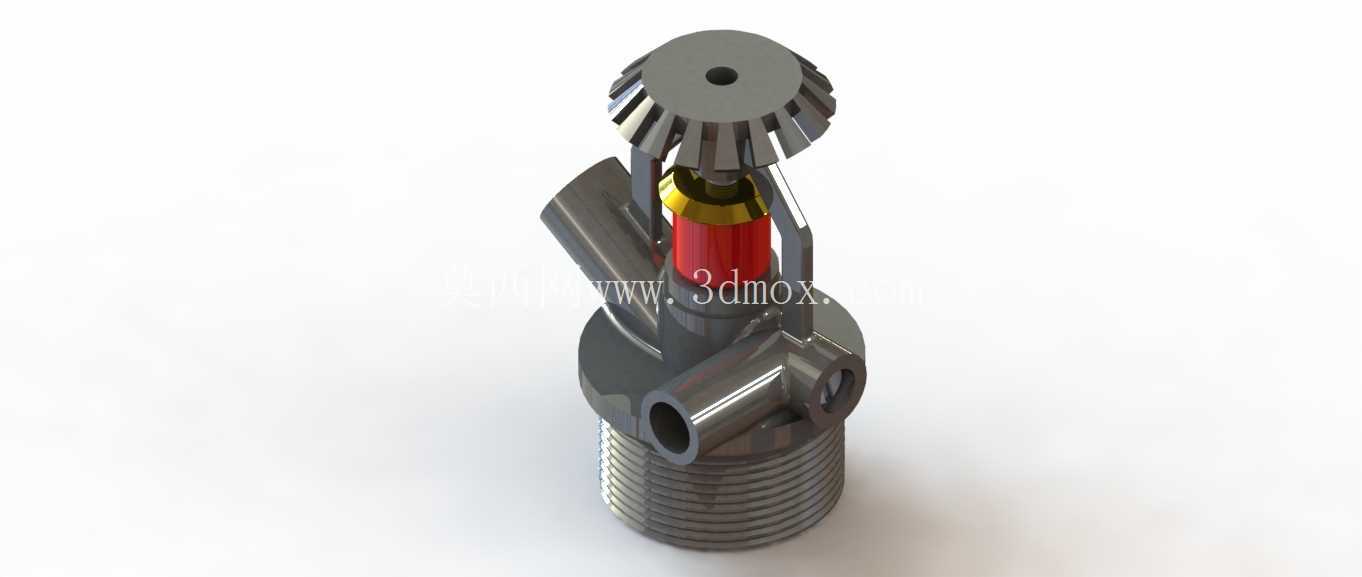

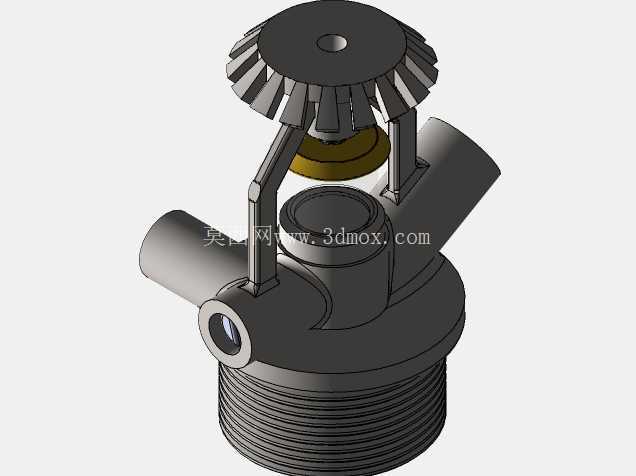

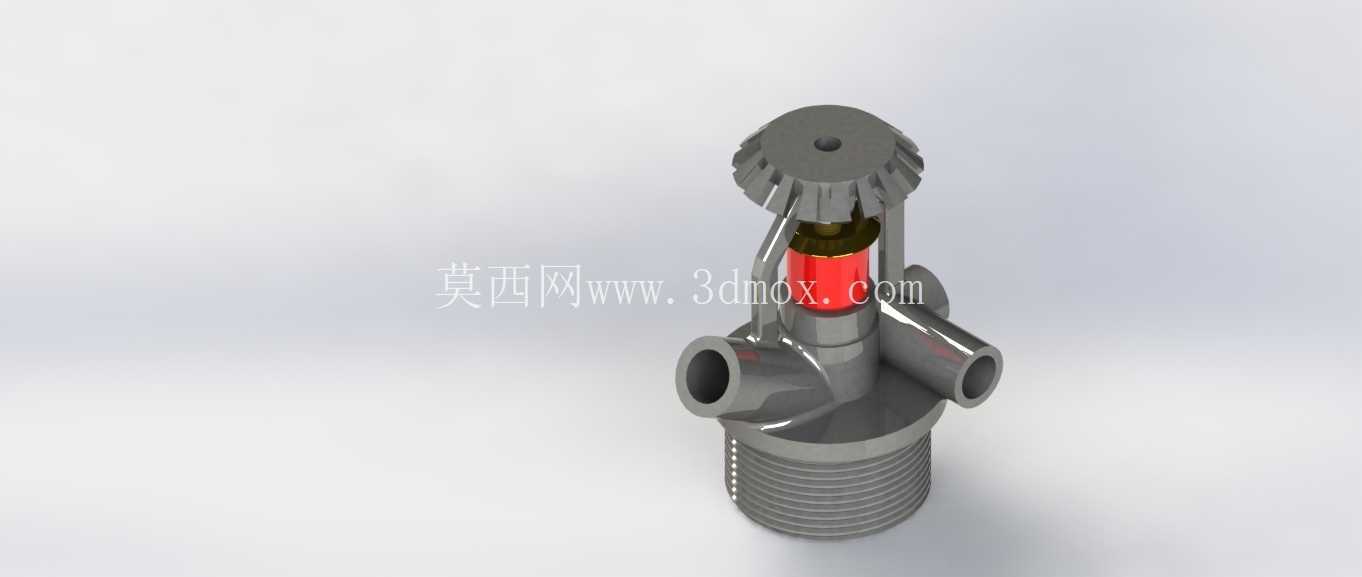

　　日常在商用建筑、高层住宅、地下车库的吊顶下方，总能见到这类下垂式消防喷淋装置的身影，它是自动喷水灭火系统里最末端的执行部件，不需要人工触发，依靠环境温度变化就能自主启动喷水灭火，是建筑被动防火体系里覆盖范围最广、响应最直接的组件之一。从结构设计逻辑来看，这个模型完整还原了实物的装配关系：底部是带外螺纹的进水基座，加工标准管螺纹，可直接拧入供水支管的内螺纹接口，安装时不需要额外转接件，基座侧面预留的小孔是装配定位用的工艺孔，方便安装时用工具拧紧，避免打滑。基座上方的支撑框架采用一体冲压成型的金属支架，承担热敏元件破裂后的溅水盘支撑受力，框架的两个支臂做了等强度设计，既保证足够的结构刚度承受供水压力，又不会遮挡喷水的扩散范围。

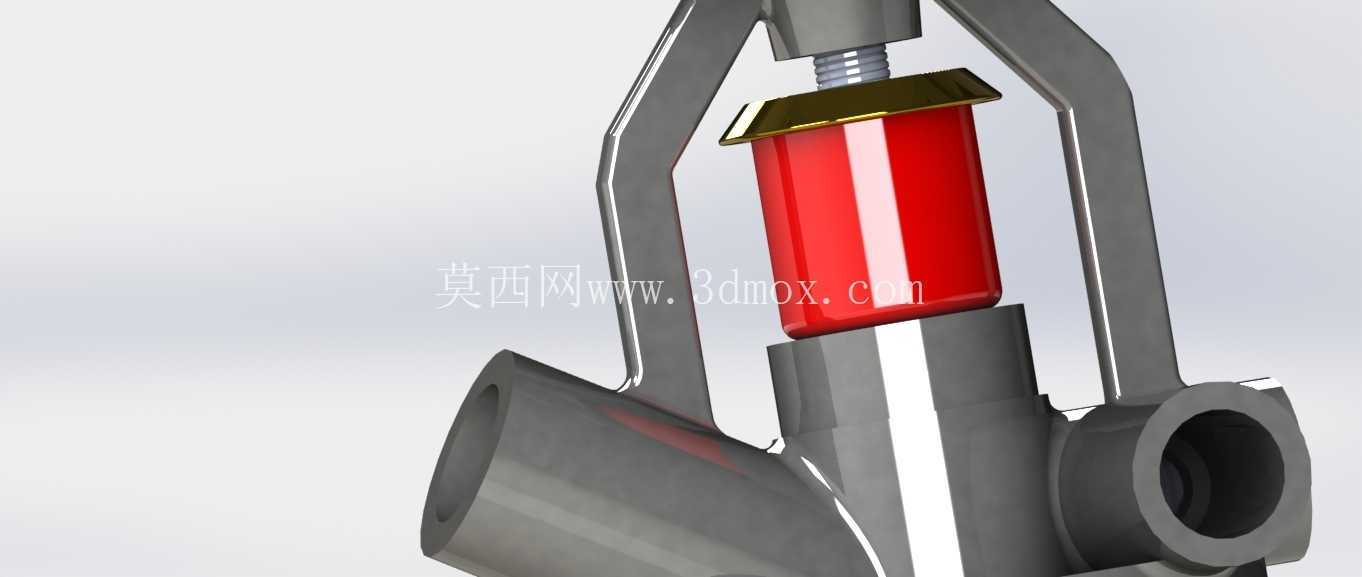

　　中间的热敏触发组件是整个装置的核心，模型里还原了红色玻璃球的结构，日常状态下玻璃球内部充有热膨胀系数稳定的有机溶液，靠玻璃球的承压顶住上方的密封堵头，把进水通道完全封死，当环境温度达到玻璃球的公称动作温度时，内部溶液膨胀撑碎玻璃球，堵头失去支撑被供水压力推开，水流就会向上冲击顶部的溅水盘。顶部的溅水盘采用伞形齿状结构，齿形的角度、开槽的宽度都是经过水力计算确定的，水流冲击到溅水盘后会被打散成均匀的水滴，按照设计的保护半径向下喷洒，覆盖下方的防护区域，不会出现水流集中冲射、留有灭火盲区的问题。

　　做这个三维模型的时候，首先要确认各部件的装配公差：螺纹基座的同轴度要控制在合理范围，不然安装后溅水盘会出现倾斜，导致喷水分布不均；支撑框架的两个支臂要保证对称度，不然热敏元件受力不均，容易出现误动作或者动作滞后的问题；玻璃球的安装位置要和密封堵头的中心完全对中，避免偏载导致密封失效渗漏。从安装边界来看，这类下垂型喷淋头的安装高度通常在吊顶下方100mm以内，螺纹接口一般采用DN15或者DN20的标准管螺纹，安装时要保证溅水盘和吊顶平面平行，和周边的灯具、风口、障碍物的距离要满足消防规范的最小间距要求，避免遮挡喷洒路径。在实际工程选型里，不同的应用场景会匹配不同动作温度的玻璃球，比如普通常温场所用68℃的红色玻璃球，高温场所比如厨房、烘房附近会用93℃甚至更高温度等级的元件，模型里的红色玻璃球就是最常用的常温场景规格。建模过程中要注意各部件的细节还原：基座外螺纹的牙型要符合管螺纹标准，不能用普通公制螺纹代替；溅水盘的每个齿的折弯角度要和实物一致，不然做水力模拟的时候喷洒分布会和实际情况偏差很大；支撑框架和基座的连接部分要做圆角过渡，避免应力集中，实际生产中这个位置是冲压弯折的，不会有尖锐的直角。

　　很多新手建模的时候容易忽略密封堵头的锥面结构，这个锥面的角度和基座出水口的密封座是完全匹配的，靠玻璃球的顶紧力实现金属面密封，加工时锥面的粗糙度要求很高，如果建模时把这个结构简化成平面，就完全体现不出产品的密封设计逻辑。另外，模型里的侧方小凸台是生产过程中的工艺定位结构，不是多余的设计，在批量加工的时候用来固定工件，保证螺纹加工和框架装配的同轴度。从应用场景的适配性来说，这种下垂式喷淋头适合安装在有吊顶的场所，水流向下喷洒不会打湿吊顶背面的管线，和直立型喷淋头相比，它的喷水分布更贴近地面，灭火响应速度更快，在人员密集的商场、写字楼、住宅楼道里是应用最广泛的喷淋头类型。做结构校核的时候，要考虑供水压力波动对部件的影响，正常工作状态下管网压力在0.1MPa到1.2MPa之间，支撑框架要能承受这个压力下的推力，不会出现变形，玻璃球的额定承压能力也要匹配管网的最大工作压力，避免出现水压过高导致玻璃球意外破碎的误喷情况。
