小型卧式往复式蒸汽机教学演示结构

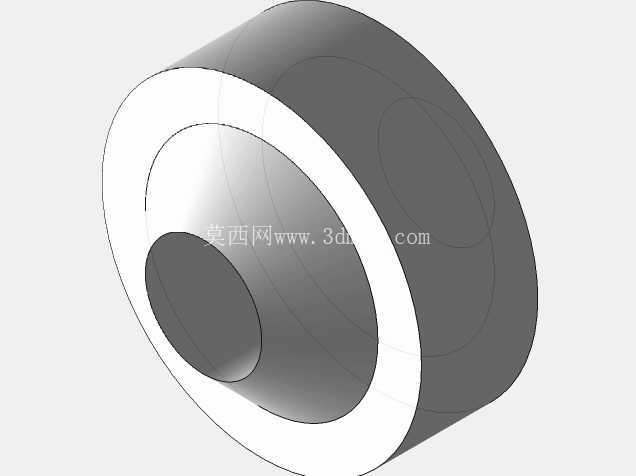

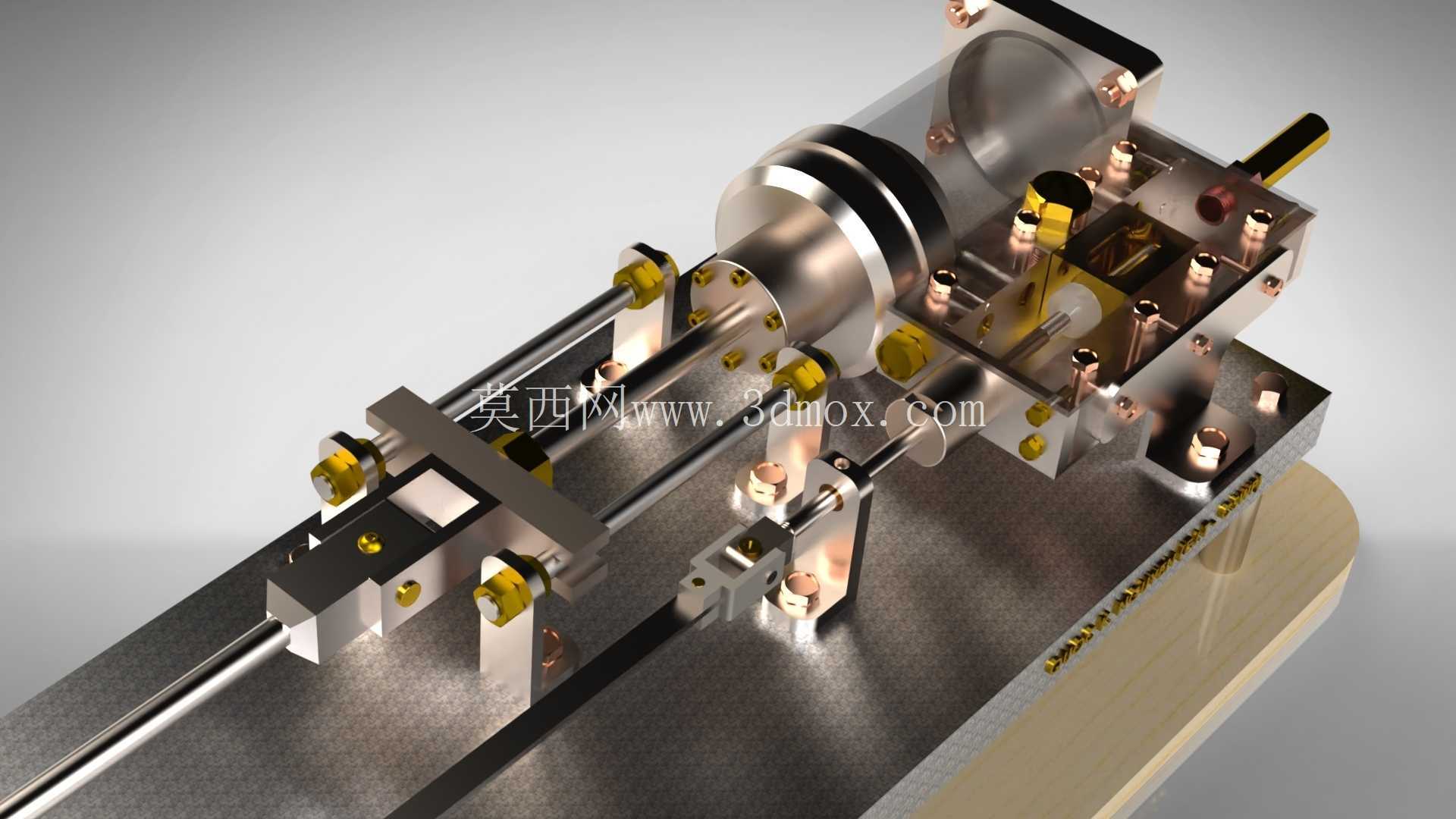

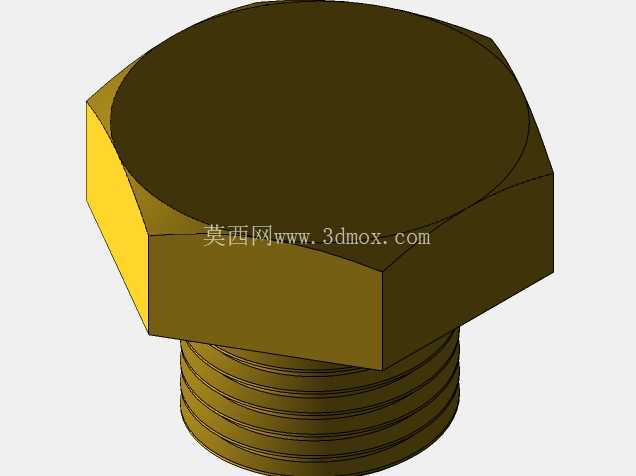

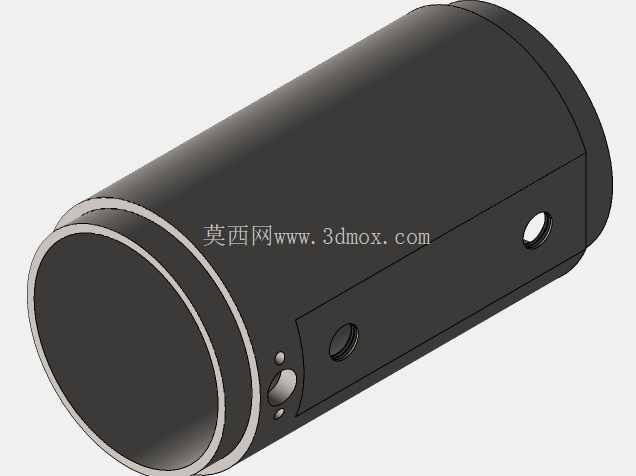

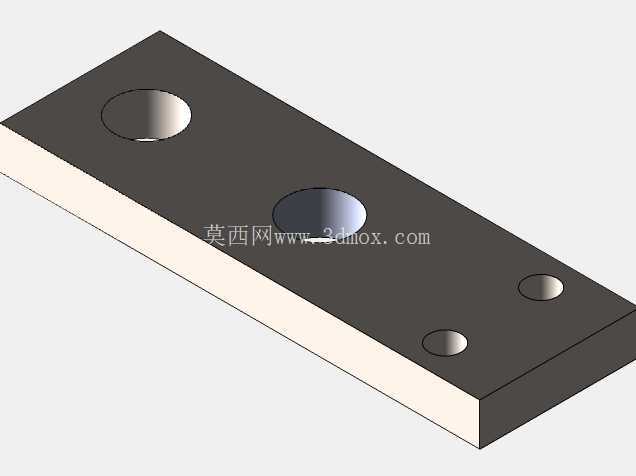

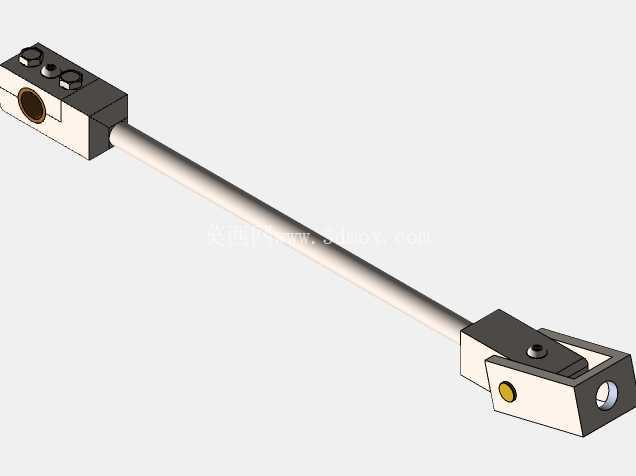

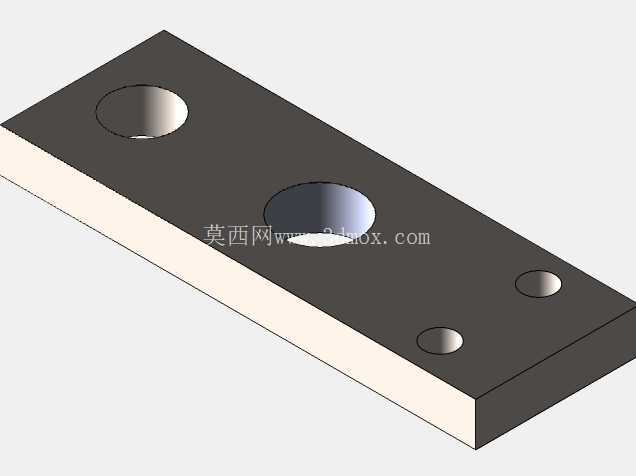

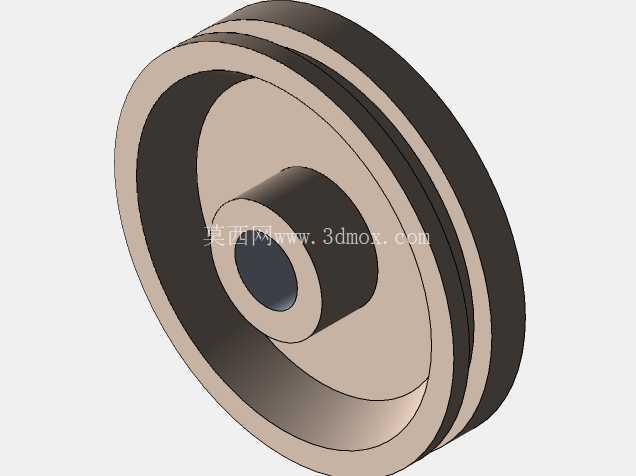

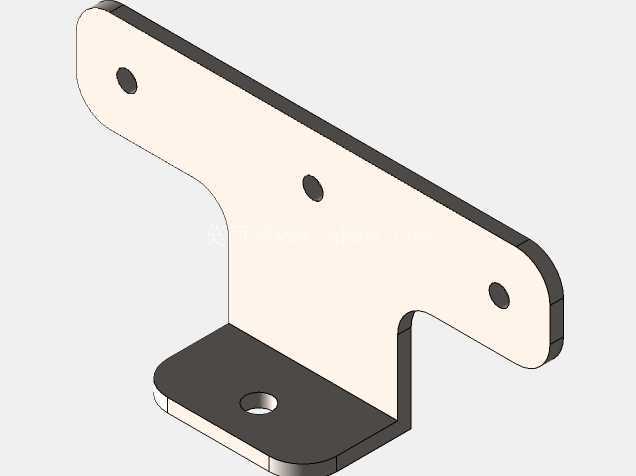

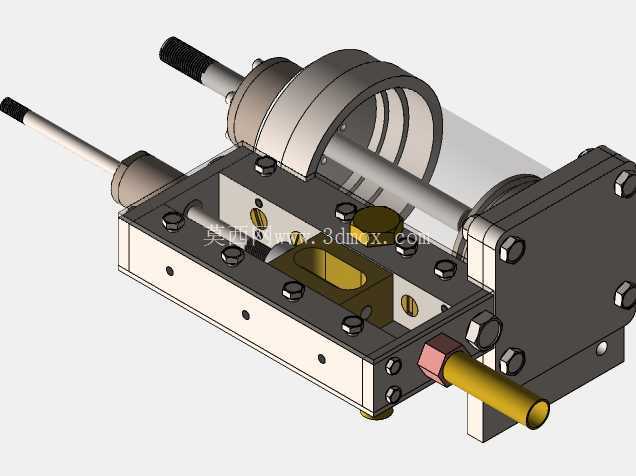

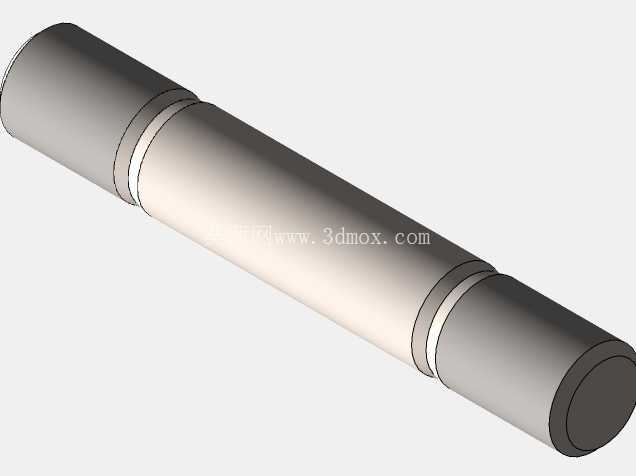

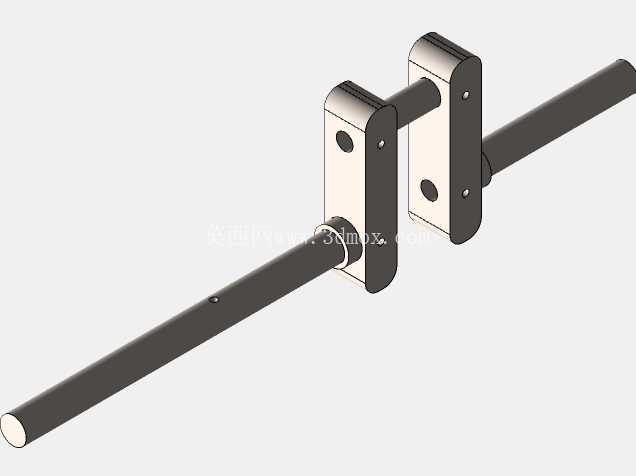

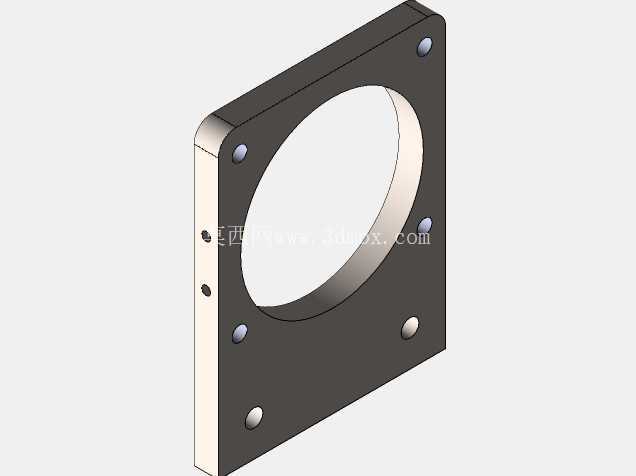

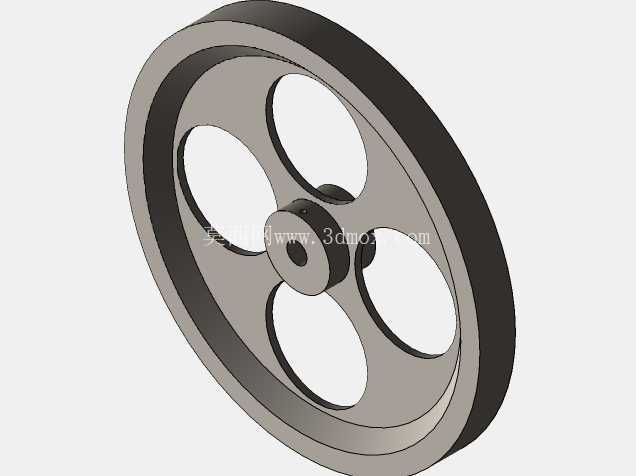

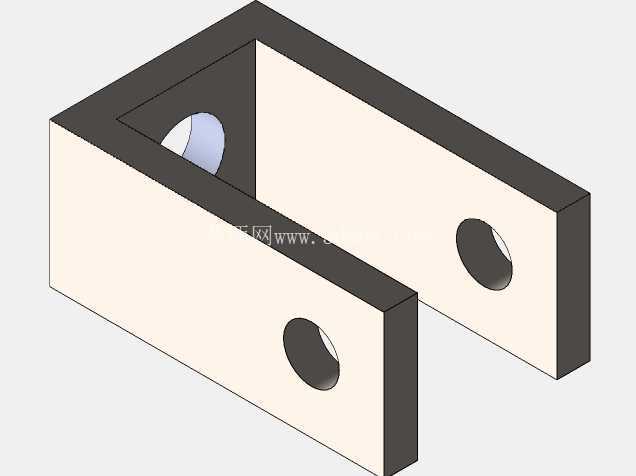

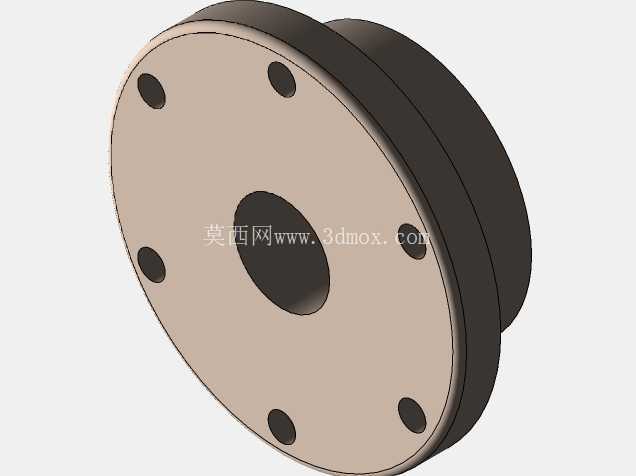

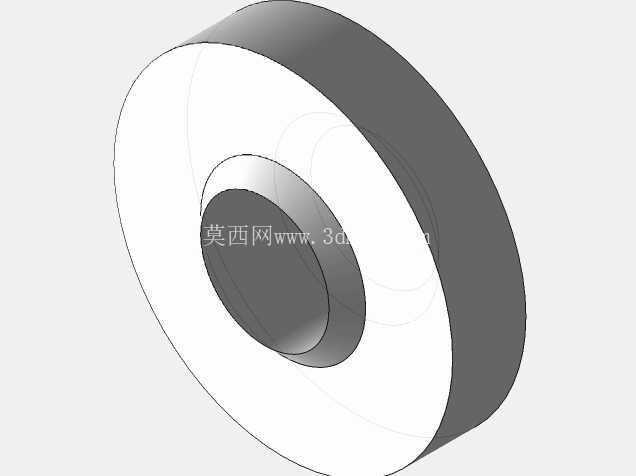

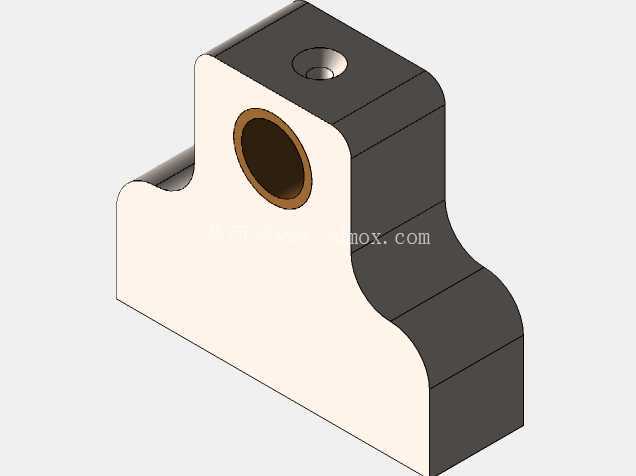

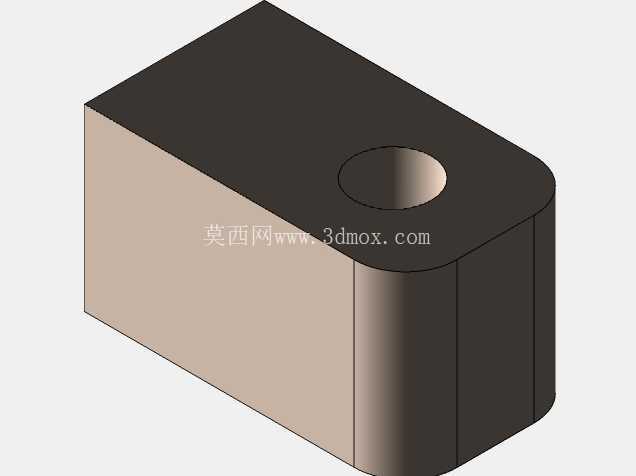

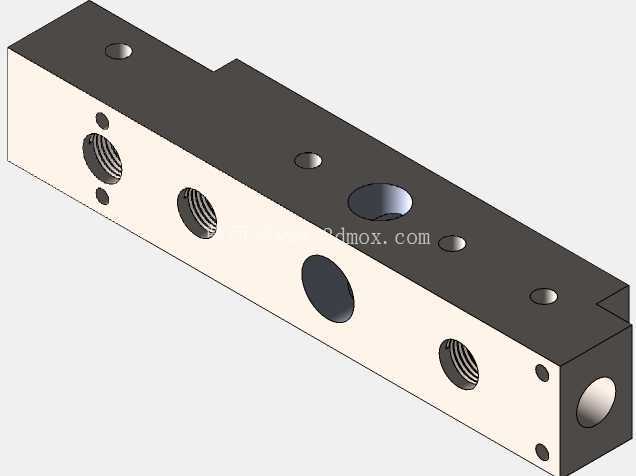

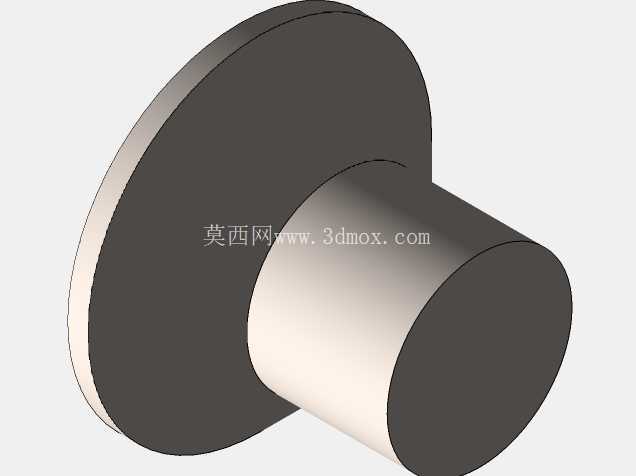

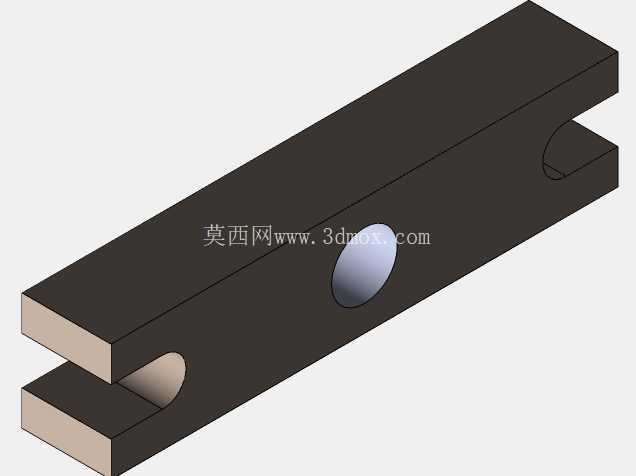

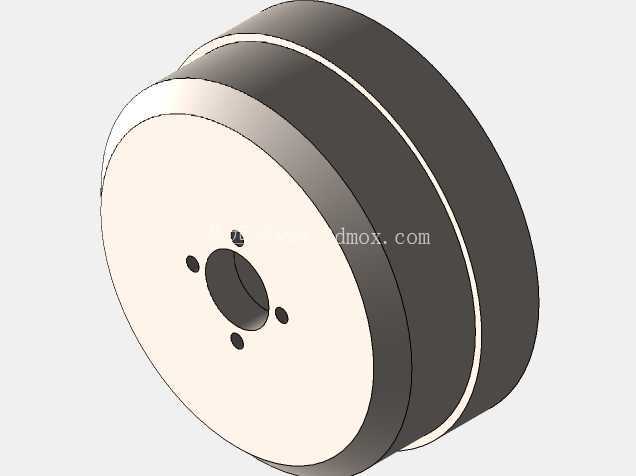

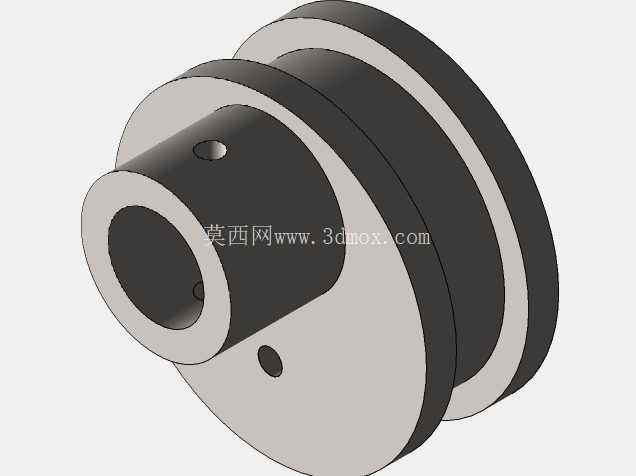

　　这套小型卧式蒸汽机结构，核心面向机械原理教学演示、古典动力装置复刻实训场景，也可作为小型外燃动力原理验证的载体，还原了早期往复式蒸汽机的核心工作逻辑，没有冗余的装饰性结构，所有部件都服务于动力转换的核心功能。从实际功能来看，这套结构完整实现了蒸汽热能到旋转机械能的转换路径：高压蒸汽进入气缸后，通过滑阀配气机构交替向气缸活塞两侧输送做功介质，推动活塞做直线往复运动，再通过十字头结构连接活塞杆与曲柄连杆机构，将直线运动转换为曲轴的旋转运动，曲轴两端安装的大直径飞轮依靠自身转动惯量储存能量，克服活塞运动的上下止点死点问题，保证输出轴转动的连续性，整套动力输出端可以直接连接小型负载，比如微型发电机、小型传动演示台等，适配低转速大扭矩的动力输出需求。

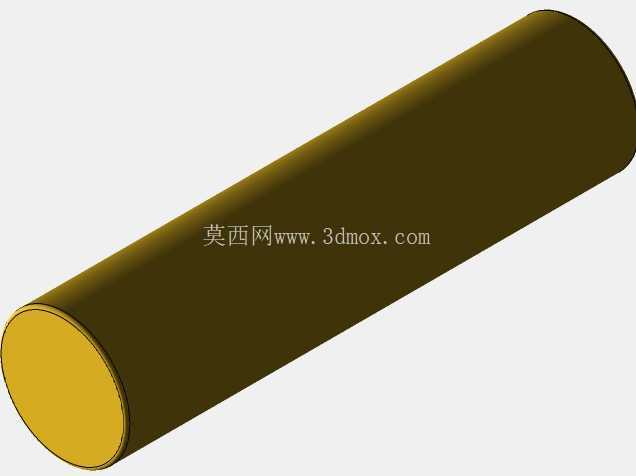

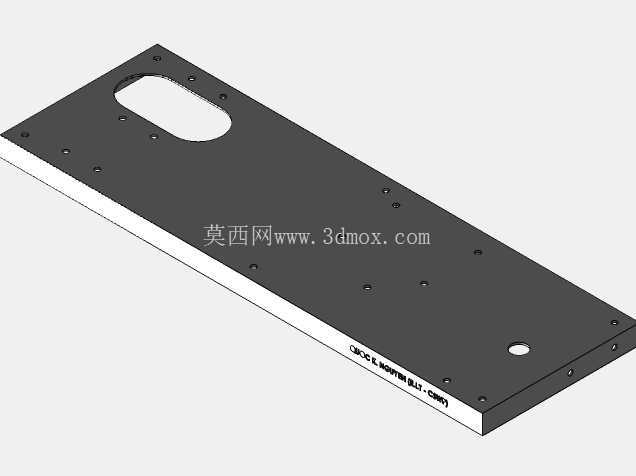

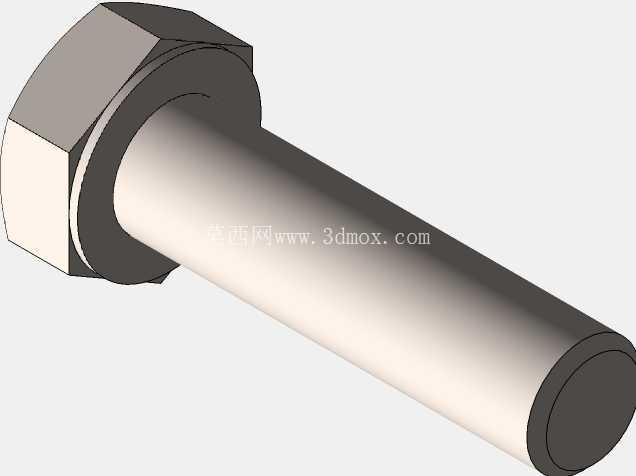

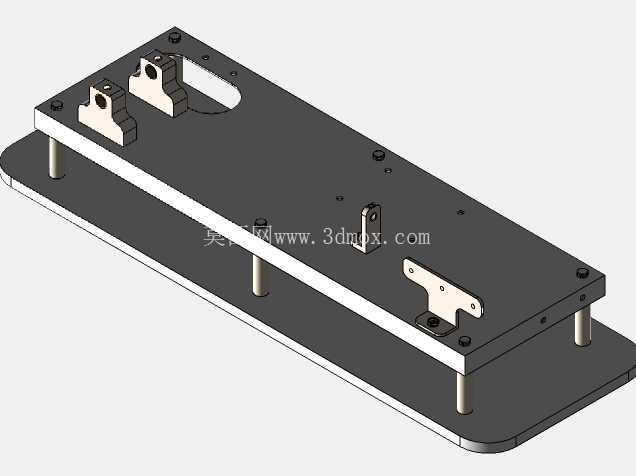

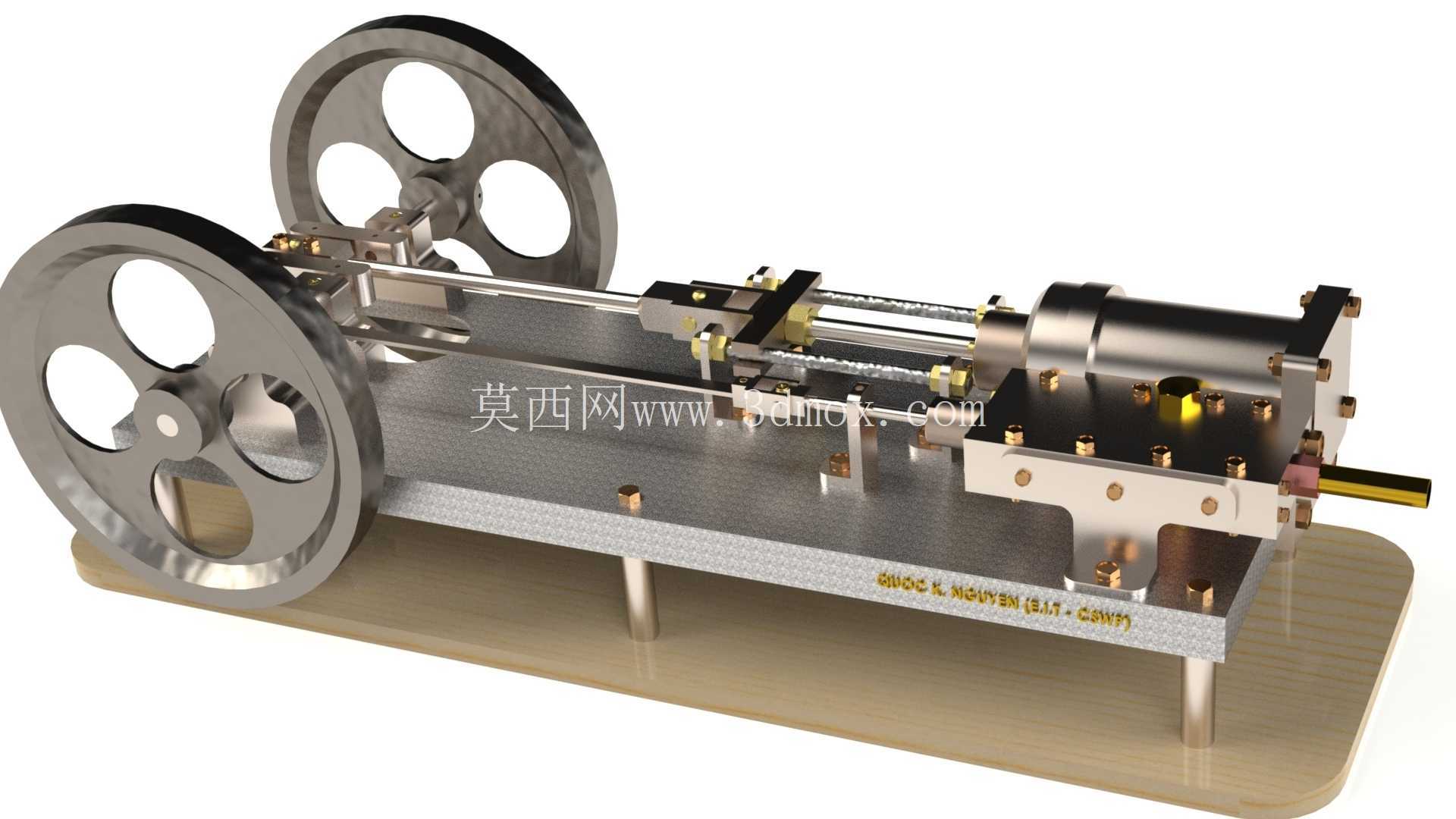

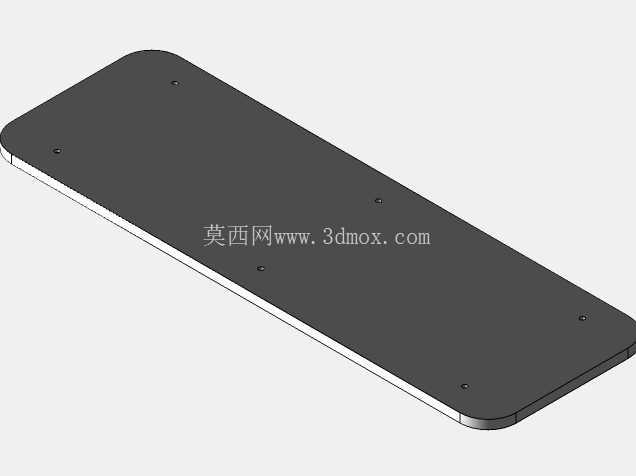

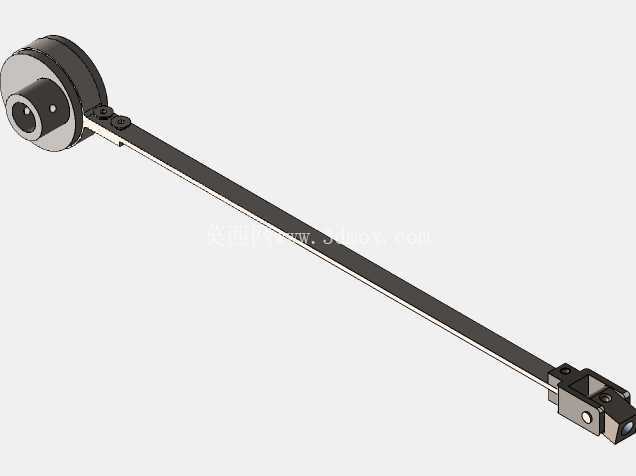

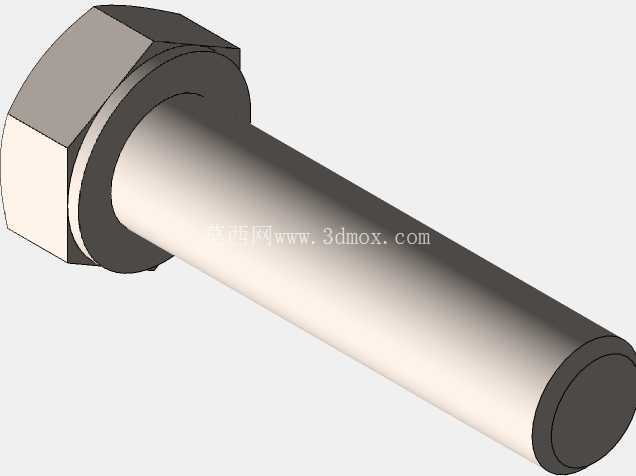

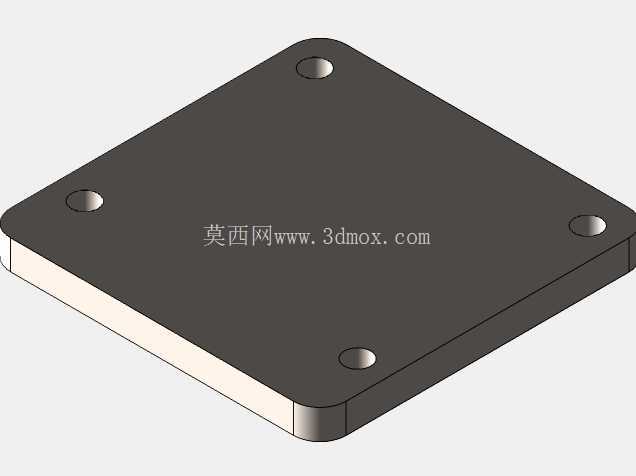

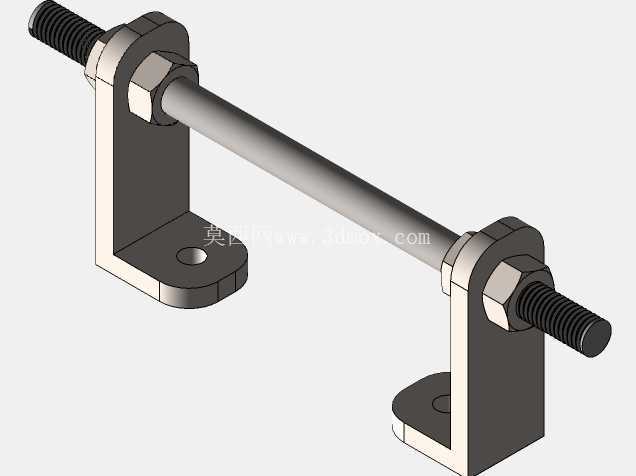

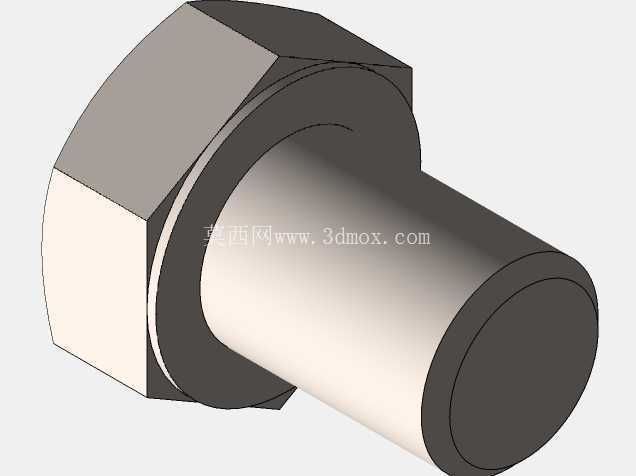

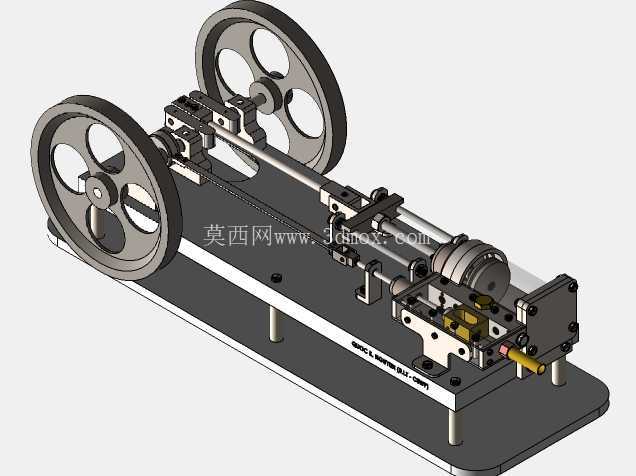

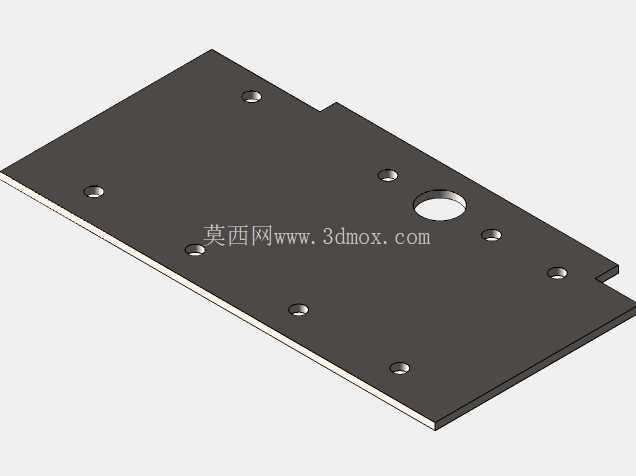

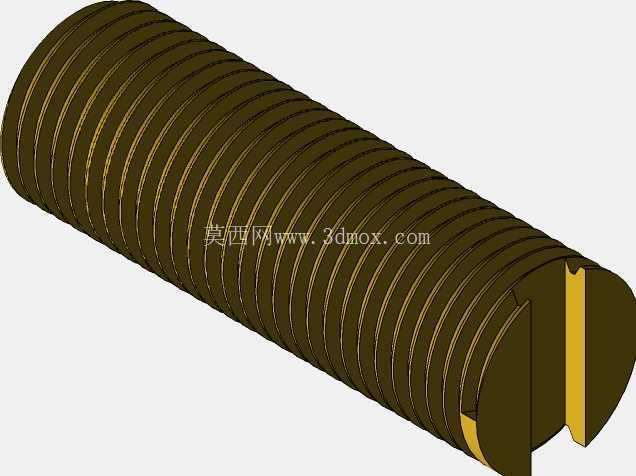

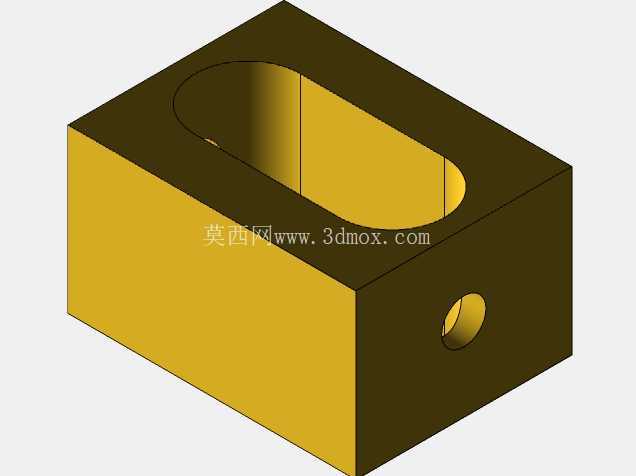

　　设计思路上完全遵循经典卧式蒸汽机的布局逻辑，气缸沿水平方向布置在机架一端，曲轴飞轮组布置在机架另一端，中间通过平行布置的滑杆为十字头提供运动导向，避免活塞杆承受侧向力导致密封件偏磨，配气机构的滑阀通过偏心轮与曲轴联动，不需要额外的控制单元就能实现配气相位与活塞运动位置的精准匹配，所有连接紧固件都采用外露布置，方便拆解观察内部配合关系，机架采用双层板结构，通过支撑柱固定在木质底座上，既保证了整体刚性，也预留了足够的操作空间方便观察各个运动副的动作过程。

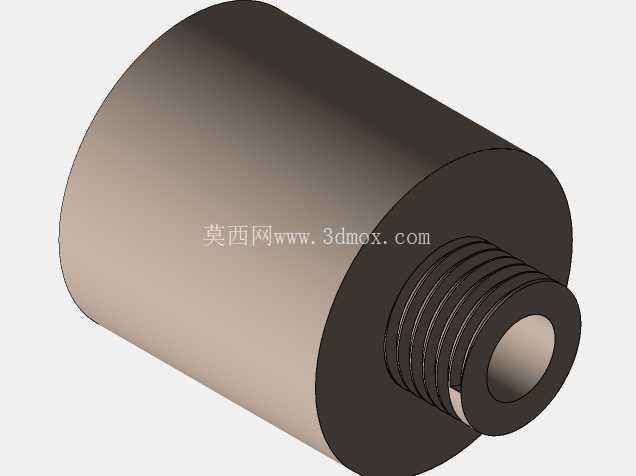

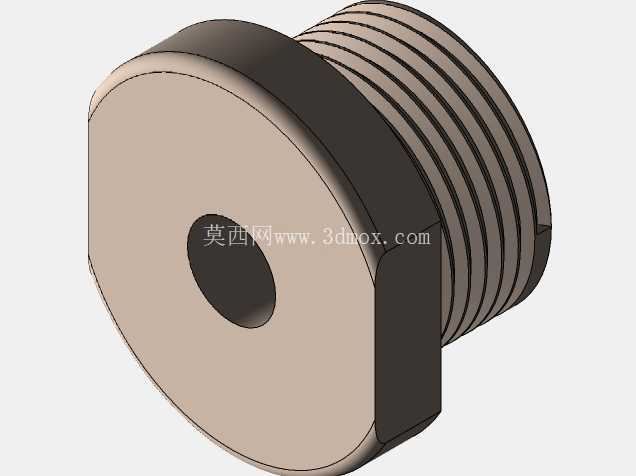

　　从安装边界来看，整套结构的水平长度沿气缸轴线方向延伸，两个飞轮的外圆直径决定了设备的最大宽度方向尺寸，安装时需要保证底座水平，避免曲轴转动时出现额外的径向载荷，气缸端的进排气接口预留了标准管螺纹连接位，可以直接连接外部压缩空气或者低压蒸汽源做功能演示，不需要额外改造接口；各个运动副的配合间隙都按照演示设备的要求做了适配，既不会因为间隙过大出现运动卡滞，也不会因为间隙过小导致组装难度过高，适合作为机械装配实训的练习载体，组装过程中可以直观理解曲柄连杆机构的死点规避、配气相位匹配、运动导向结构设计等核心机械设计知识点。

　　实际应用中，这类小型蒸汽机结构不需要复杂的辅助控制系统，只要接入压力稳定的做功介质就能持续输出旋转动力，在教学场景下可以配合透明气缸罩件直观展示活塞的运动过程，帮助学习者理解外燃机的工作循环，也可以作为古典动力装置爱好者的复刻参考，所有零件的结构都做了工艺简化，不需要特殊加工设备就能完成零件制作，零件之间的定位都通过销孔与台阶面实现，组装时不需要反复调整配合位置，降低了装配难度；十字头与导向滑杆的配合面采用耐磨结构设计，长时间演示运行也不会出现明显的磨损间隙，飞轮做了动平衡适配，高转速运行时不会出现明显的振动，保证演示过程的稳定性。
