红色圆柱螺旋压缩弹簧结构设计

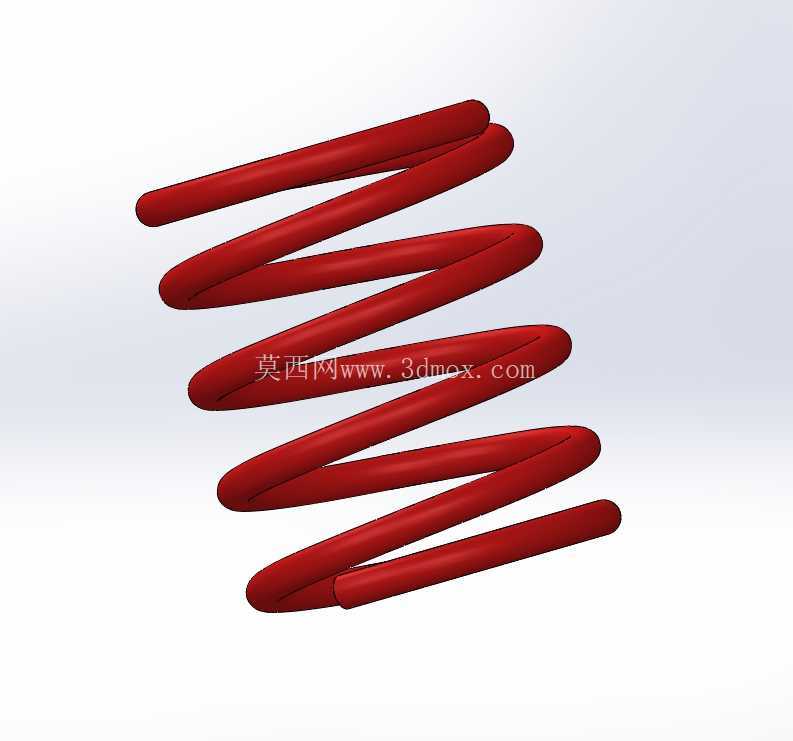

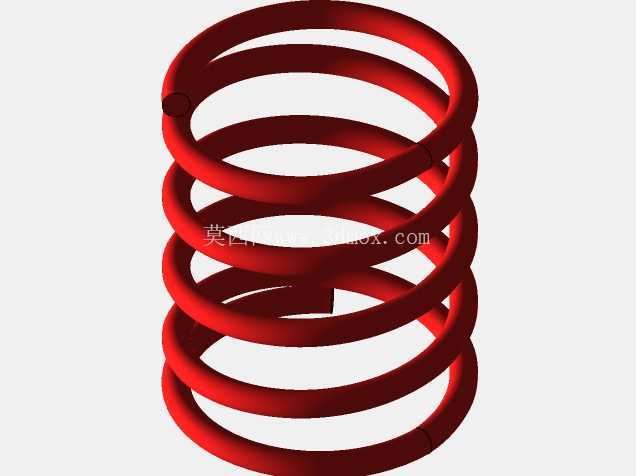

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的通用五金元件，本次呈现的弹簧结构采用等节距圆柱螺旋构型，整体为红色表面处理，从结构构型来看，弹簧丝截面为标准圆形，螺旋升角均匀一致，两端采用并紧磨平的端部处理工艺，可保证安装时端面与支撑座完全贴合，避免工作过程中出现偏载、侧向滑移的问题。

　　从实际应用场景出发，这类弹簧常被用于阀门的启闭复位结构、冲压设备的缓冲限位模块、自动化产线的夹具压紧单元、车辆悬架的辅助缓冲段，甚至小型家电的按键复位结构中，不同场景下对弹簧的刚度、极限压缩量、疲劳寿命要求差异极大，因此建模过程中需要优先确认的核心参数包括弹簧丝直径、弹簧中径、有效圈数、自由高度、并紧高度这几个关键边界。

　　设计这类弹簧结构时，首先要匹配安装空间的尺寸约束：安装孔的内径需要比弹簧外径大0.5到2毫米，预留出弹簧受压时径向膨胀的变形空间，避免弹簧工作时与孔壁发生摩擦卡滞；安装导向轴的直径则需要比弹簧内径小0.3到1.5毫米，保证弹簧伸缩过程中不会出现轴线偏斜，尤其是长径比超过4的弹簧，必须设置导向结构，否则受压达到一定行程时极易出现侧弯失稳，直接导致弹性失效。

　　从建模逻辑来看，构建该弹簧模型时，首先需要绘制螺旋线路径，螺旋线的起始端与结束端需要留出并紧圈的过渡段，将端部的1到1.5圈螺距逐步过渡到0，贴合端面后再对端面进行切除磨平处理，保证端部支撑圈的平面度符合装配要求；扫描特征的截面为等直径圆形，沿螺旋线路径扫描时需要注意截面方向始终垂直于螺旋线切线，避免出现弹簧丝截面扭曲的问题，最终生成的实体需要验证相邻簧圈在最大压缩量下的间隙，保证极限工况下不会出现并圈碰磨，否则长期交变载荷下会在碰磨位置出现应力集中，大幅缩短弹簧的疲劳寿命。

　　在功能特性层面，等节距圆柱螺旋压缩弹簧的刚度呈线性特性，也就是载荷与变形量成正比，这种线性刚度特性便于工程师在选型时精准计算给定压缩量下的输出弹力，适合对弹力精度有一定要求的工位；如果是需要变刚度的场景，则需要调整节距设计，采用不等节距的螺旋构型，但本次设计的等节距结构加工工艺更成熟，制造成本更低，适合大批量通用场景使用。

　　实际装配过程中，弹簧的预压量设置也十分关键，预压量一般设置为自由高度的10%到15%，既可以避免设备空载时弹簧出现窜动异响，也能保证初始状态下就有足够的压紧力；最大工作压缩量不能超过弹簧极限压缩量的80%，否则会超出材料的弹性变形区间，出现塑性变形，导致弹簧自由高度降低、刚度衰减，无法满足设计要求。

　　从材料适配角度，这类弹簧如果用于普通常温、无腐蚀的工况，一般采用碳素弹簧钢丝加工即可满足强度要求，表面做喷丸处理还能进一步提升疲劳强度；如果是用于高温或者腐蚀环境，则需要选用不锈钢弹簧钢丝或者合金弹簧钢，对应建模时不需要调整结构尺寸，但需要在工程图中标注对应的材料与热处理要求，保证成品的力学性能匹配工况需求。

　　很多初级工程师在建模时容易忽略端部并紧磨平的结构，直接用等螺距螺旋线扫描生成弹簧，这种模型在做运动仿真时会出现端部与安装面线接触的问题，仿真计算的应力结果与实际工况偏差极大，甚至会导致后续装配干涉检查失效，因此端部结构的处理是弹簧建模过程中不可省略的关键步骤，磨平后的端部支撑圈厚度一般不小于弹簧丝直径的1/4，才能保证足够的支撑强度，避免端部受力变形。
