直列四缸内燃机透明结构展示设计

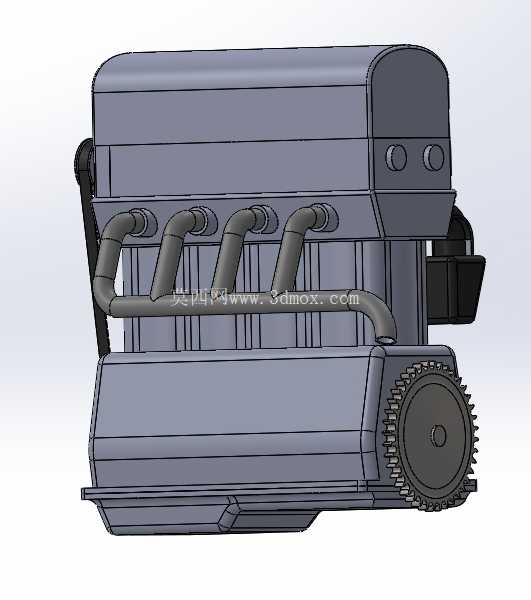

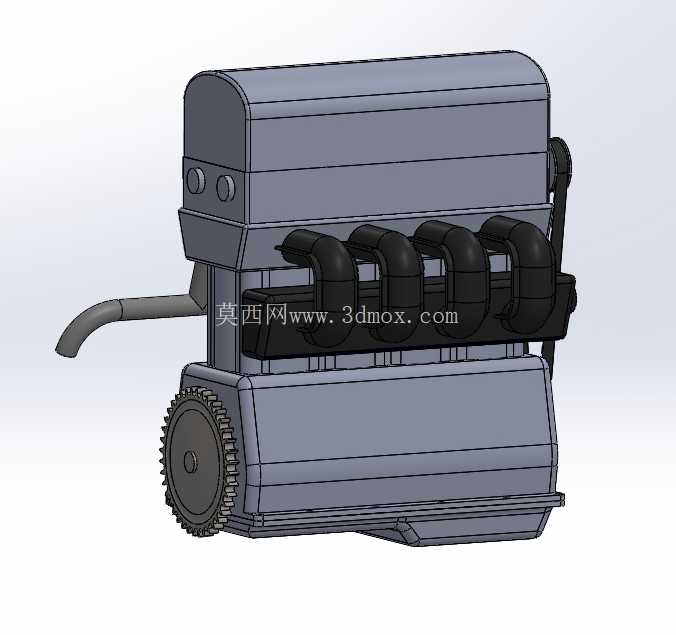

　　这套直列四缸动力单元的结构设计，核心面向教学演示、原理验证以及初期方案选型场景，在职业院校机械原理课堂、车企动力部门前期方案评审、维修培训机构的教具开发领域都有明确的落地空间。不同于量产机型的封闭壳体设计，该方案采用半透明缸体与曲轴箱结构，所有内部运动副的运行轨迹都可直接观测，无需拆解就能完整呈现四冲程循环的全部动作逻辑，能大幅降低原理讲解的认知门槛。

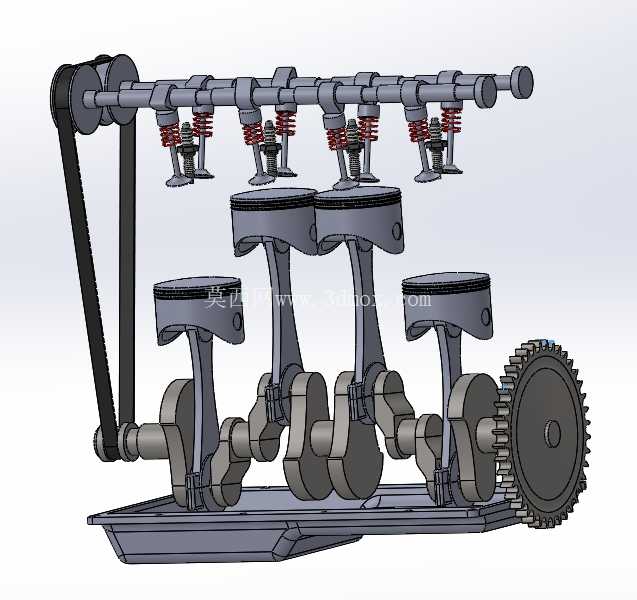

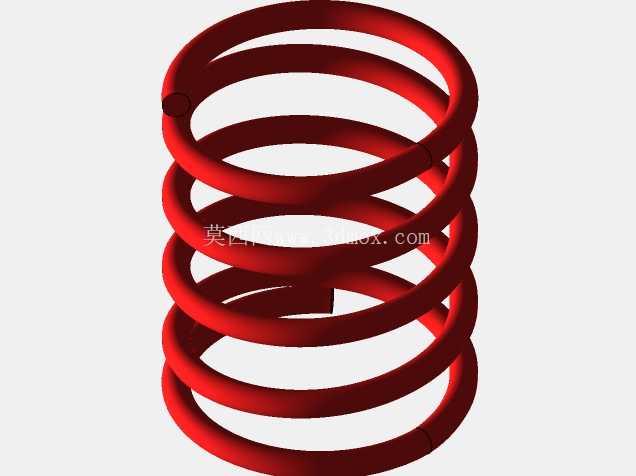

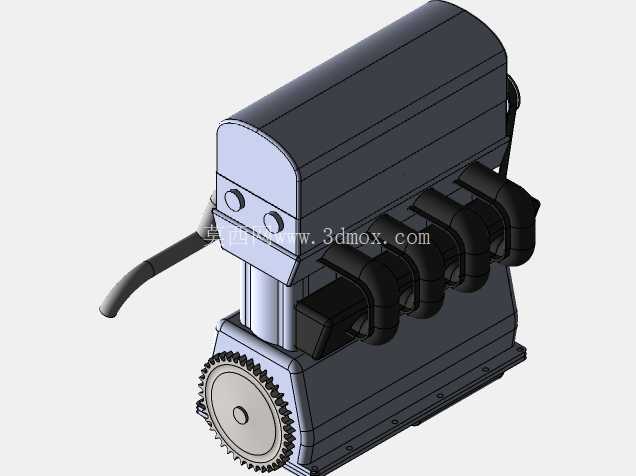

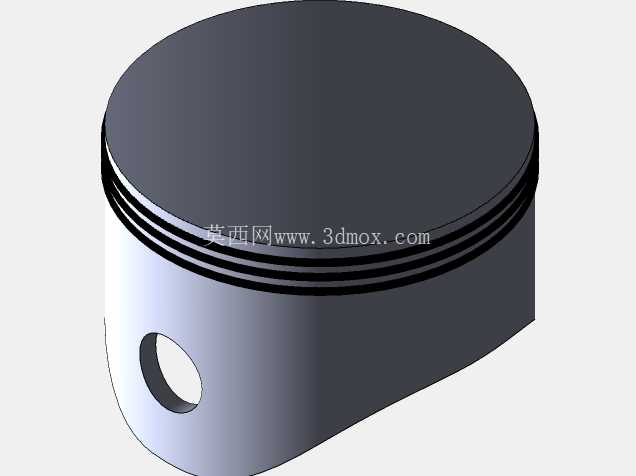

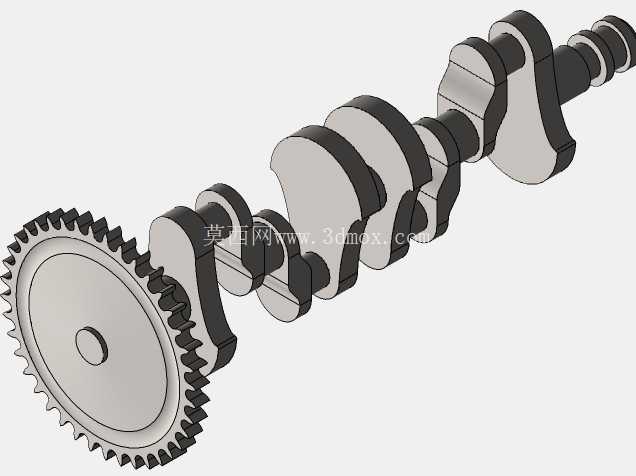

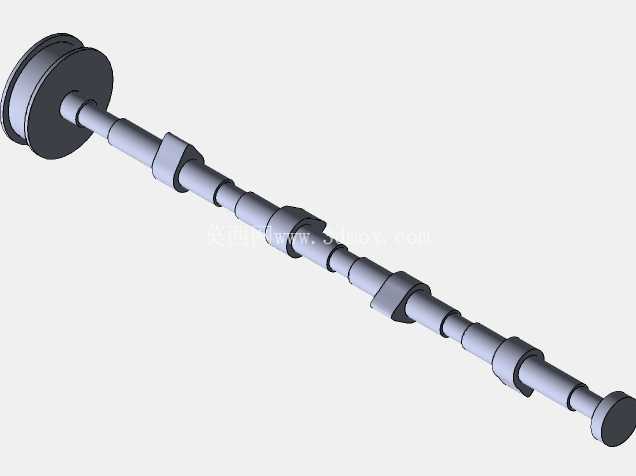

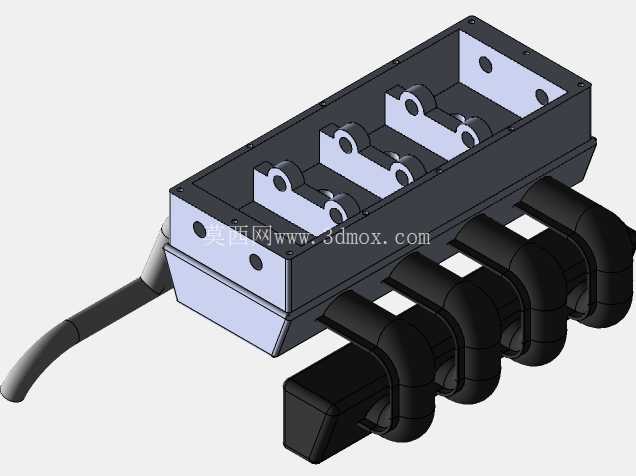

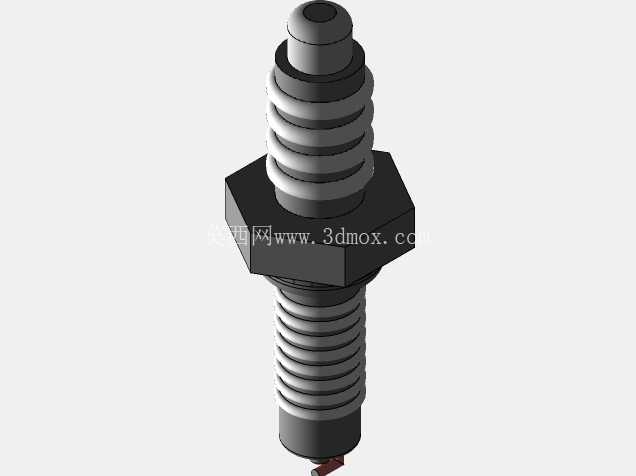

　　从功能实现逻辑来看，设计完整覆盖了内燃机核心的两大运动机构：顶部的配气机构采用顶置凸轮轴布局，凸轮轴通过同步带与曲轴端的带轮连接，严格保证2:1的传动比，每一组凸轮对应进排气两个气门，搭配复位弹簧实现气门的定时启闭，配合活塞的上下止点位置精准完成进排气、压缩、做功的冲程切换；下部的曲柄连杆机构将四个活塞的往复直线运动转换为曲轴的旋转运动，曲轴输出端集成的传动齿轮可对接后续飞轮、离合器等动力输出部件，完整复现量产四缸机的动力传递路径。

　　设计过程中优先考虑了运动干涉的规避，所有运动部件的行程边界都做了冗余校核：活塞在上止点位置时与气门的最小间隙预留了足够的安全值，避免活塞上行碰撞气门；曲轴的平衡块旋转轨迹与曲轴箱内壁的间隙均匀，不会出现运转剐蹭；凸轮轴的凸轮型线经过平滑处理，与气门挺柱的接触应力控制在合理区间，保证长期演示运行的可靠性。同步带的张紧度也做了适配设计，带轮的中心距预留了调整余量，可适配不同张紧需求，避免传动跳齿导致的配气相位错位。

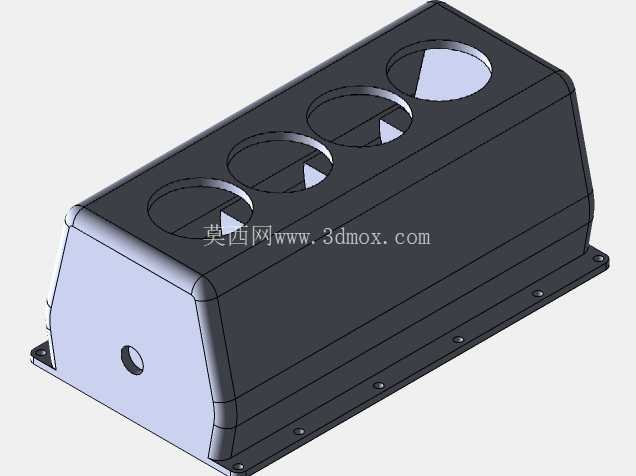

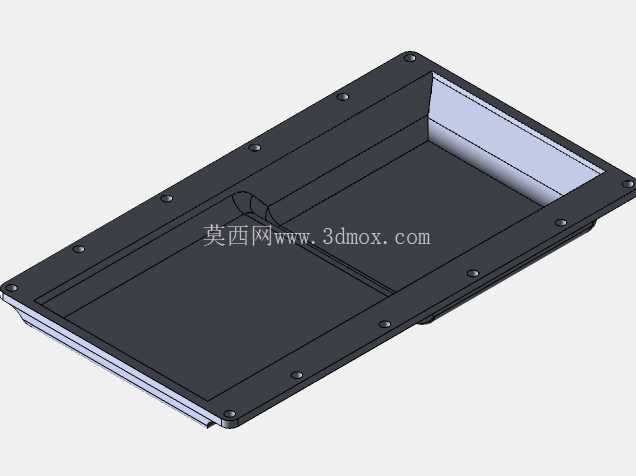

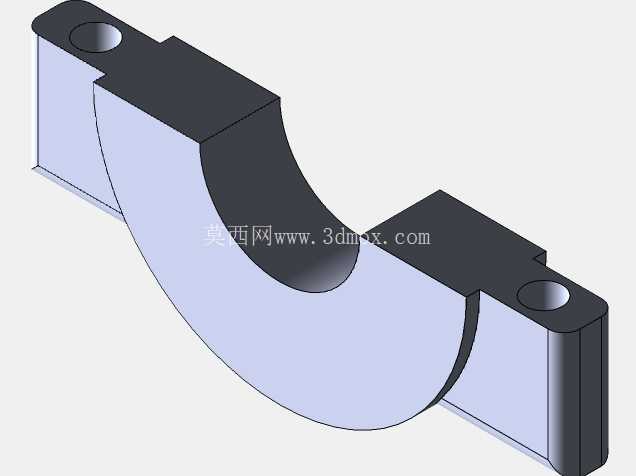

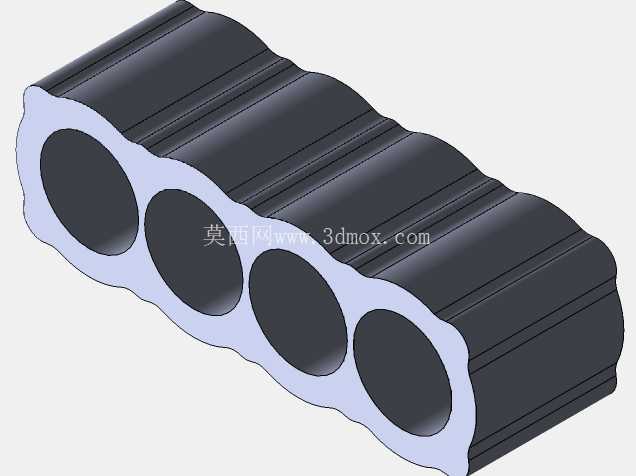

　　安装边界层面，整套结构的主体框架采用直列布局，四个气缸沿曲轴轴向等距排布，缸心距保持一致，整体横向尺寸适配常规教具台架、原理展示柜的安装空间；曲轴两端的支撑轴颈、顶部凸轮轴的安装座都采用标准化的轴径设计，可直接对接通用轴承座完成固定，无需额外定制转接件；底部曲轴箱的安装平面预留了通用安装孔位，孔位间距符合常规动力总成的安装规范，可直接固定在试验台架或者展示底座上。

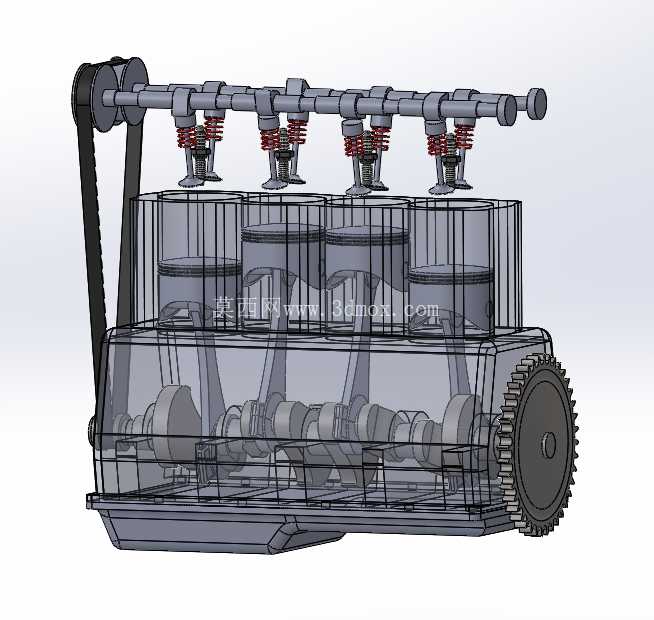

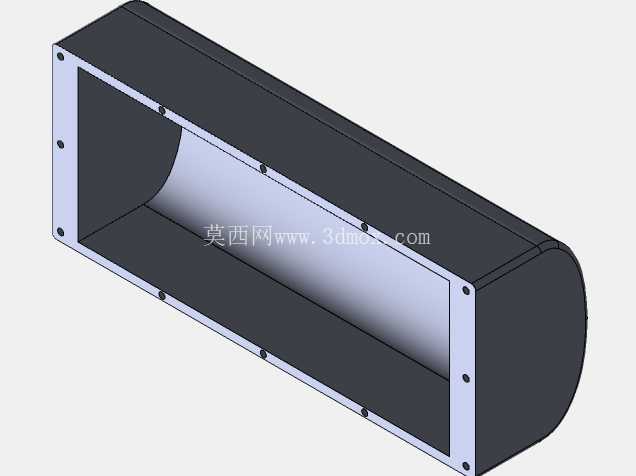

　　不同于量产机型优先考虑功率密度、密封性能的设计思路，该结构在保证运动逻辑完全准确的前提下，对非核心受力部件做了可视化处理，缸套、曲轴箱侧壁都采用透明材质呈现，观察者可同时观测到活塞往复、曲轴旋转、气门启闭、同步带传动的全部动作，能直观理解四缸机的做功顺序、动力传递逻辑、配气相位匹配关系，不管是用于结构原理教学，还是作为新机型开发初期的原理验证模型，都能有效降低沟通成本，减少方案验证阶段的反复调整工作量。
