便携式手持迷你手摇降温风扇结构设计

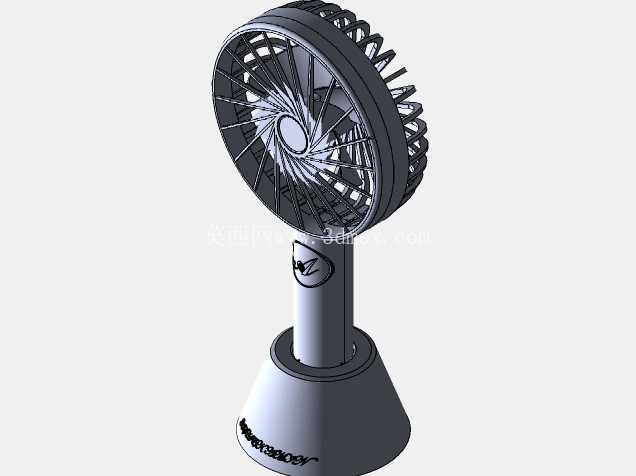

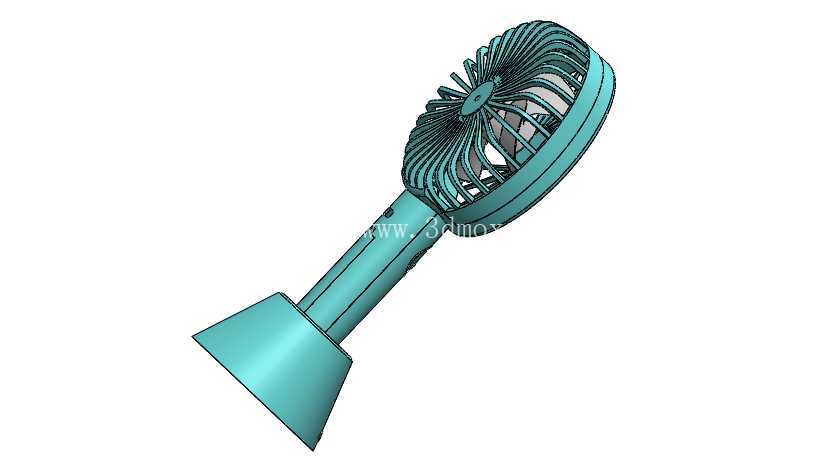

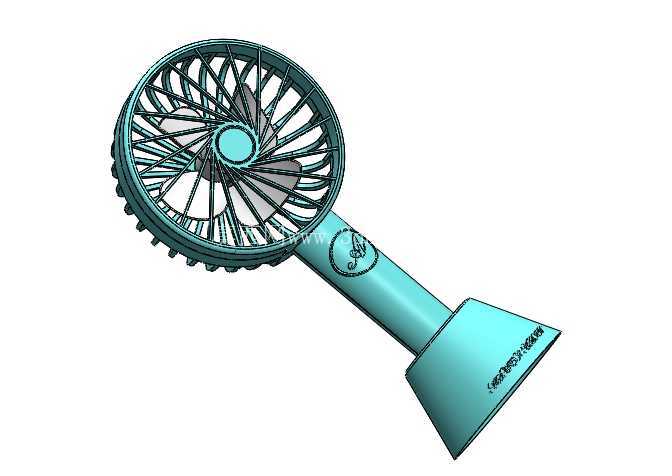

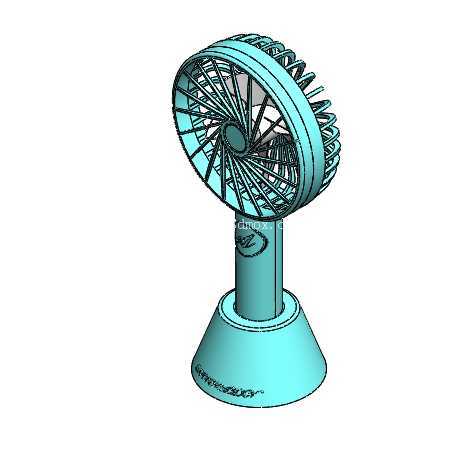

　　这款手持迷你手摇风扇的结构设计，核心围绕无外接电源场景下的便携降温需求展开，在户外作业临时休憩、通勤途中无供电条件、应急场所降温、学生课间随身使用等场景下，能够完全脱离电池与外接电源，仅通过手部摇转驱动结构即可产生持续送风，解决了常规电动小风扇依赖充电、电池耗尽即无法使用的痛点。从结构设计逻辑来看，整体采用一体化手持布局，握持段做了贴合手掌弧度的收腰处理，握持时的受力面均匀分布在掌指关节位置，长时间握持摇转也不会出现局部压痕，摇转输入段设置在握持段末端的锥形腔体内部，内部的齿轮增速结构完全封闭在腔体内，避免使用过程中衣物、毛发卷入传动结构的安全隐患，传动比经过反复调校，仅需每分钟六十至八十次的摇转频率，即可带动扇叶达到每分钟一千二百转以上的转速，输出距离扇叶三十厘米位置风速可达每秒1.8至2.2米，能够满足面部、颈部等局部位置的快速降温需求。

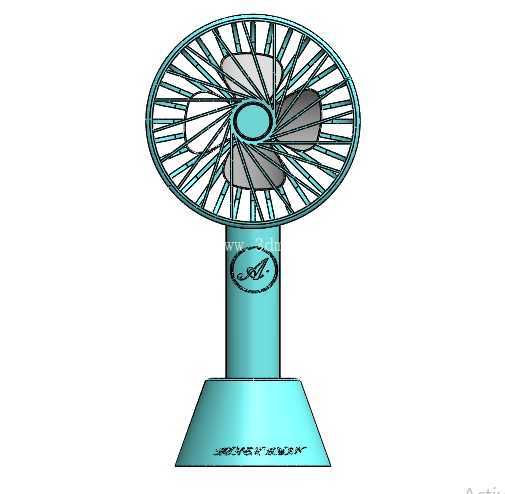

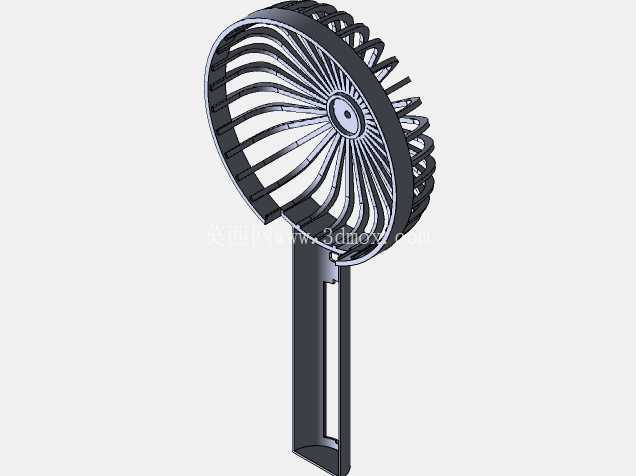

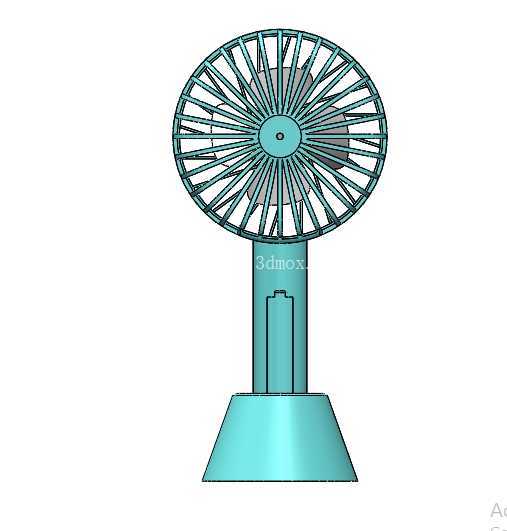

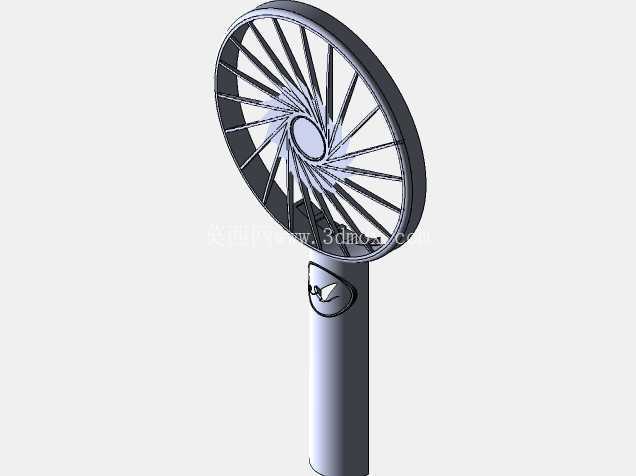

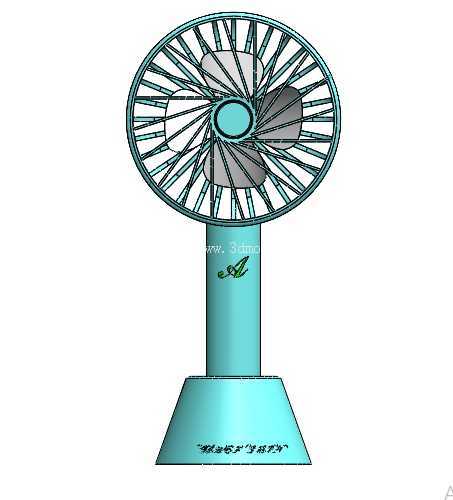

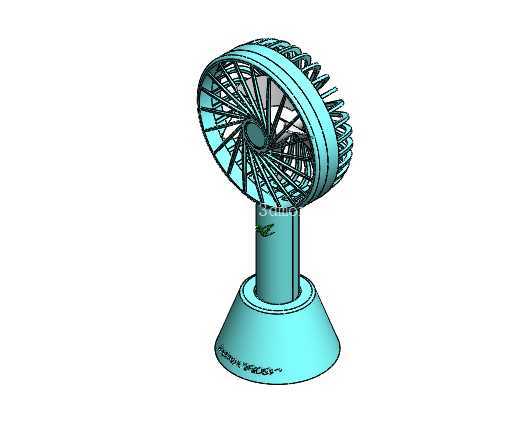

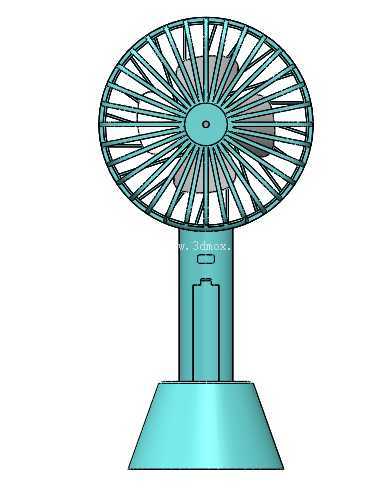

　　扇头部分采用全包覆防护网结构，防护网的栅格间隙控制在5毫米以内，既能够保证送风气流的顺畅通过，又可以避免手指误触转动扇叶造成划伤，扇叶采用七片后掠式弧面设计，相比常规直叶扇片，相同转速下送风噪音降低3分贝左右，气流的扩散角度也更贴合人体面部的受风范围，不会出现气流过于集中造成的局部不适。从安装边界与外形尺寸来看，整体收拢状态下总长度控制在165毫米左右，扇头最大直径为88毫米，末端握持驱动段最大宽度为42毫米，整体重量控制在120克以内，放入常规裤袋、随身小包都不会产生明显的异物感，结构上没有外凸的尖锐棱角，所有边角都做了R2以上的圆角过渡，日常携带过程中不会刮蹭衣物或包内其他物品。

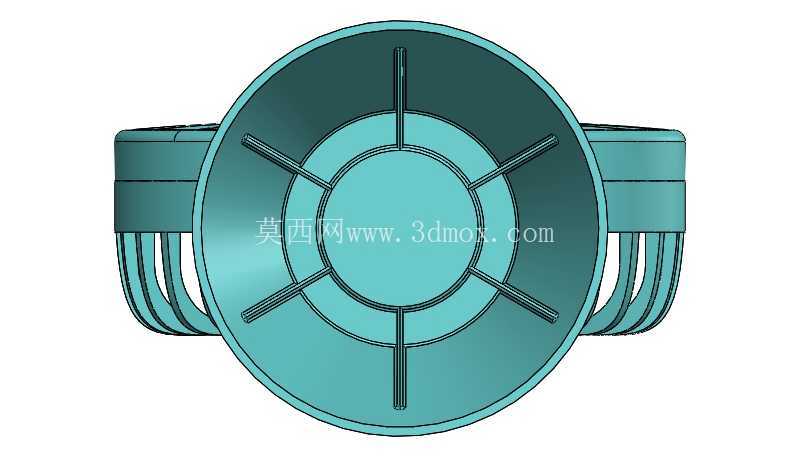

　　设计过程中针对传动结构的阻尼做了多轮优化，摇转过程中的阻力矩控制在0.12牛米左右，普通成年人单手握持摇转时不需要施加过大的腕部力量，连续摇转十分钟也不会产生明显的酸胀感，扇头与握持段之间采用固定倾角设计，倾角设置为15度，握持时扇头出风方向自然对准面部位置，不需要刻意调整手腕角度即可获得最佳受风角度。扇叶与传动输出轴之间采用快拆式卡扣连接，日常清理扇叶表面积灰时不需要借助额外工具，直接抠下防护网即可取下扇叶进行擦拭，清理完成后对准卡扣按压即可复位，装配公差控制在0.1毫米以内，高速转动时不会出现偏心抖动的问题。防护网与扇头壳体之间采用周向均布的六个卡扣进行固定，相比螺丝固定的结构，装配效率更高，日常拆卸清理也更便捷，壳体壁厚控制在1.8毫米，既能够满足日常使用过程中的抗摔强度要求，从1.2米高度自由跌落至水泥地面不会出现壳体开裂、结构错位的问题，又能够尽可能控制整体重量，提升长时间握持的舒适度。驱动结构内部的齿轮组采用POM材质加工，自润滑特性能够保证长期使用不需要额外加注润滑脂，传动过程中的磨损量极低，经过五千次循环摇转测试后，传动效率下降不超过5%，能够满足长期反复使用的耐久性要求。

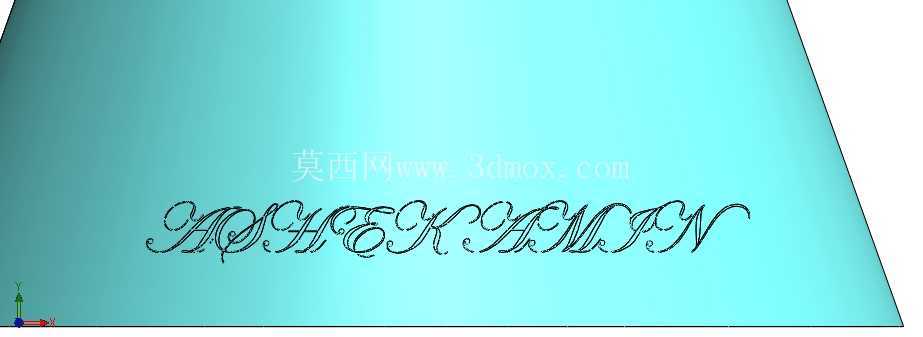

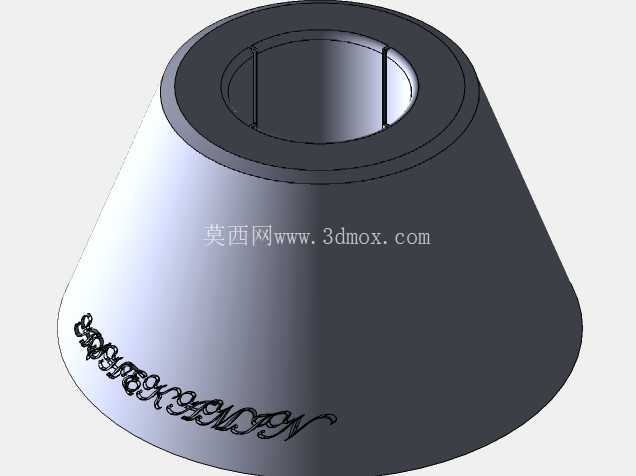

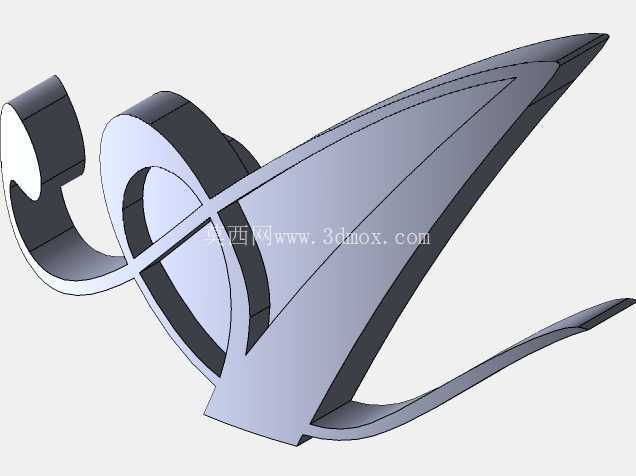

　　送风方向的覆盖范围经过实测，在距离扇头20厘米位置，送风覆盖区域直径可达25厘米，能够完整覆盖成年人的面部区域，摇转过程中扇头不会出现明显的震感，传动结构的运行噪音控制在35分贝以内，在安静的室内环境下使用也不会产生明显的噪音干扰。整体结构没有多余的装饰性部件，所有外部结构都同时承担功能作用，握持段表面的浅凹槽标识既起到装饰作用，也能够增加握持时的摩擦力，手心出汗时也不会出现打滑脱手的问题，末端的锥形腔体除了容纳传动齿轮组之外，还能够在放置时作为稳定的支撑面，将风扇倾斜放置在桌面时，依靠锥形面的支撑可以保持稳定站立，解放双手持续对着固定方向送风，拓展了桌面使用的场景。
