台式摇头电风扇整机结构三维数模

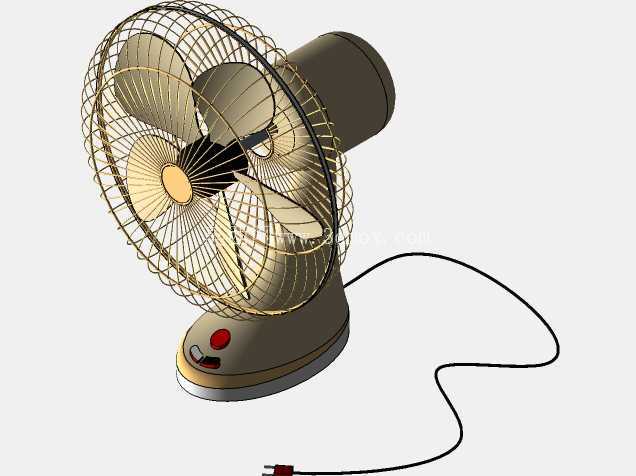

　　这套台式电风扇三维数模围绕桌面近距离送风场景搭建，完整还原了小型台扇从底座支撑、机头俯仰调节、扇叶旋转送风到前后防护网罩、电源线引出的全部结构关系，适合小家电结构设计人员在做桌面通风设备方案推演、内部空间校核、外观曲面造型参考时使用。数模中底座采用下宽上窄的配重式轮廓，底部预留平整支撑面，放置在办公桌、实验台、宿舍床头台面时可依靠较低重心抵抗扇叶转动带来的轻微振动；底座上表面布置红色按键与档位拨钮，对应启停、风速切换的操作位置，按键周边做下沉式安装槽，避免日常擦拭台面时误触。

　　机头部分由后置电机壳、前端扇叶固定座、中部摇头传动腔组成，电机壳采用圆筒形包覆结构，既给内部驱动电机留出散热与装配间隙，也通过外壳轮廓引导气流沿电机表面流过，降低长时间运行的温升；扇叶采用三叶片大扭角布局，叶片根部与轮毂做圆弧过渡，减少高速旋转时的应力集中，叶尖区域扭角逐步收窄，能够在较低转速下推动较大风量，同时控制风切噪声。前后网罩为细密金属丝径向排布结构，前网中心设置圆形装饰盖，网罩外圈通过包边卡扣锁紧，既满足手指无法触及运转扇叶的安全防护要求，也方便后续拆卸清理积尘；网罩与机头前端通过环形固定圈连接，定位台阶保证网罩与扇叶同轴，避免运转时出现刮擦。

　　俯仰调节关节位于机头与支撑立柱连接处，数模中保留了铰接轴与锁紧摩擦片的装配位置，可根据使用高度调整机头仰角，让送风方向覆盖坐姿人体上半身；摇头机构内置在机头下方腔体内，通过连杆带动机头往复回转，扩大送风覆盖范围。电源线从底座后侧引出并做防折弯护套，避免线材反复弯折后内部铜丝断裂，出线位置远离底座支撑边缘，防止台面压线磨损外皮。建模过程中各零部件的装配边界清晰：底座直径需大于机头旋转投影宽度，保证摇头时机身不会失稳；网罩内径与扇叶叶尖保留均匀径向间隙，防止叶片形变后碰网；电机壳内部空腔尺寸兼容常见小功率交流驱动电机的安装孔位，支撑立柱高度按照桌面使用场景设定，使扇叶中心距放置面约三百毫米，匹配人坐立时面部与躯干高度。整机外壳曲面过渡连续，按键、网罩、底座分模线位置均按实际注塑与装配工艺表达，可直接用于结构干涉检查、爆炸视图制作以及小家电产品的设计教学参考。
