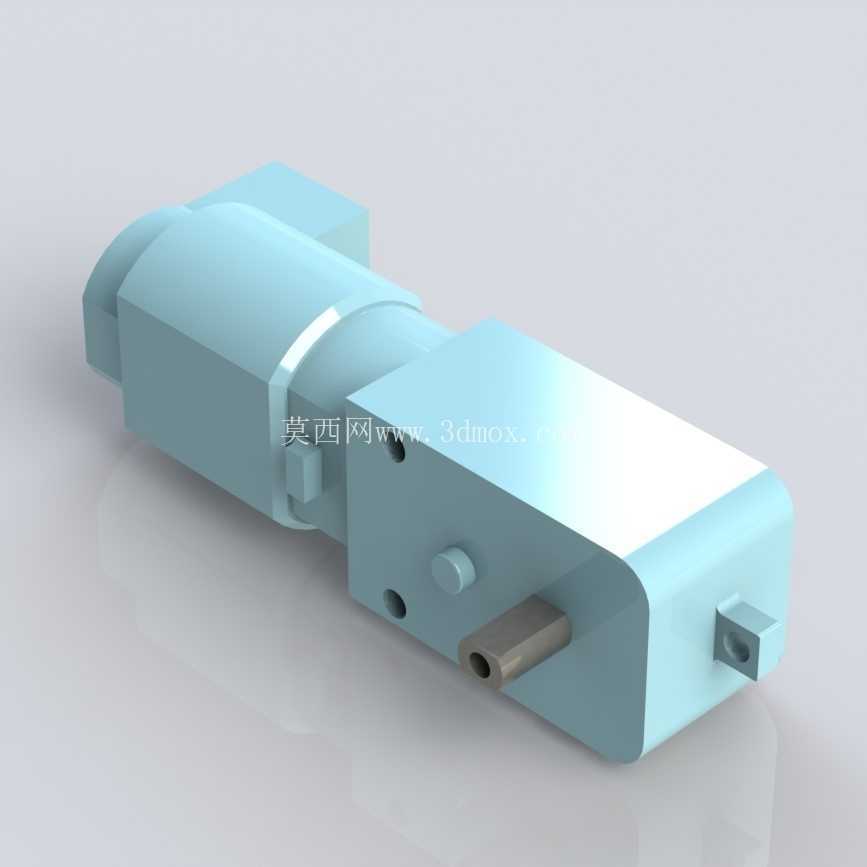

Sparkfun DGO1D-E蓝色小型直流电机结构

　　在小型桌面自动化装置、教学实验平台以及紧凑型机电一体化设备的开发过程中，动力元件的选型与安装适配往往是决定项目落地效率的核心环节，这款小型蓝色直流减速电机的三维结构，正是面向这类场景做安装适配、空间排布时的核心参考依据。从实际应用场景来看，这类小体积减速电机常被用于小型机械臂关节驱动、教学竞赛机器人的行走与动作机构、桌面级小型输送线的动力输入、DIY自动化装置的动力输出端，尤其在高校工程实践课程的项目搭建中，这类电机因为扭矩适配、安装便捷的特性，被大量用于原型机的快速验证环节。

　　从功能特性上看，这款电机集成了减速箱结构，相较于普通裸电机，它能在较低的输入转速下输出适配小型负载的扭矩，输出轴的转速区间匹配多数小型传动机构的需求，不需要额外搭配大减速比的外置传动结构，就能直接驱动轻载的执行部件。电机本体的出线端做了侧置布局，在紧凑安装空间里可以避免线缆与周边结构件产生干涉，输出轴采用扁位配合的结构设计，搭配对应的安装孔位，可以直接与同步轮、摇臂、连杆等传动零件连接，不需要额外做轴面的二次加工来传递扭矩，能大幅缩短原型机的装配周期。

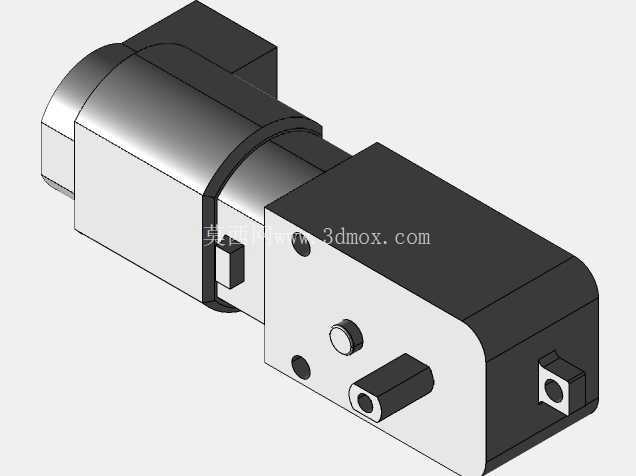

　　做这款模型的结构设计时，核心的考量点是还原真实电机的所有安装边界与外形轮廓，没有做多余的简化处理。电机主体分为三个核心的结构段：尾部的直流电机本体段、中间的减速箱过渡段、前端的安装固定段，每一段的外轮廓尺寸、凸台位置、安装孔的孔径与孔距都和实物完全对应，前端安装面上的两个定位凸台、输出轴的伸出长度、轴端的扁位尺寸都做了1:1的还原，甚至侧置接线端的凸起尺寸、位置都和实物保持一致，确保在做整体装配时，不会出现模型与实物尺寸不符导致的安装干涉问题。

　　在实际做设备结构设计时，安装边界的确认是最容易出问题的环节，这款模型把所有需要避让的尺寸都做了精准还原：电机整体的轴向总长度、最大径向直径、前端安装面到输出轴端面的距离、安装孔的中心距、接线端相对于安装面的突出高度，这些尺寸直接决定了设备上电机安装位的开孔大小、周边结构件的避让空间。比如在做小型输送线的机架设计时，可以直接把这个模型导入装配体，提前排布电机与驱动辊筒的相对位置，确认同步带的张紧行程是否足够，接线端是否会和机架的侧板产生碰撞，安装螺丝的操作空间是否充足，不需要等实物采购回来再做尺寸测量，能大幅减少设计迭代的次数。

　　很多工程师在做小型项目的结构设计时，往往会忽略动力元件的精确建模，只做一个大致的方块占位，等到实物采购回来装配时，才会发现安装孔对不上、线缆没有避让空间、输出轴长度不够等问题，轻则需要重新加工安装板，重则要调整整个设备的结构布局，浪费大量的时间与加工成本。这款精确还原的电机模型，可以直接用于装配干涉检查、安装孔位的自动生成、传动路径的模拟，在设计阶段就把所有可能出现的装配问题排查清楚。

　　从结构细节来看，电机前端的安装面做了下沉的定位凸台，对应的安装板上可以做匹配的沉孔，安装时不需要额外做定位治具就能保证电机的同轴度，输出轴的中心高尺寸也做了精确还原，在做齿轮传动、同步带传动的设计时，可以直接以这个中心高为基准设计传动部件的安装位置，保证传动的中心距误差在允许范围内，减少传动过程中的噪音与磨损。电机本体的外壳圆角、加强筋的位置也都和实物一致，在做外观结构设计时，也能保证设备外壳与电机本体的间隙均匀，不会出现局部间隙过小导致的装配摩擦问题。

　　对于教学场景下的项目开发来说，这款电机的模型还能用于前期的运动模拟，把电机的输出转速、扭矩参数赋值给模型，就能在软件里模拟整个机构的运动过程，验证执行部件的运动行程是否符合设计要求，有没有出现运动死点，结构件在运动过程中会不会和电机本体产生碰撞，提前验证方案的可行性，减少实物调试时的问题。
