Nema17步进电机高精度结构设计

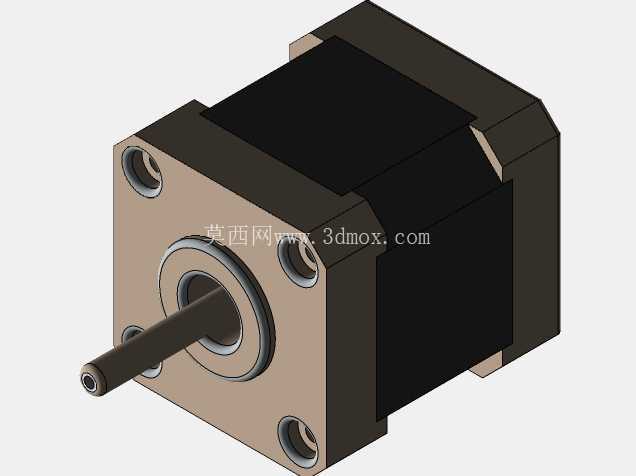

　　在桌面级数控设备、小型自动化工作站以及教学实训平台的传动选型里，42系列也就是行业内常说的Nema17步进电机，是出镜率极高的动力执行部件。这套三维结构完整还原了该类电机的本体形态，从前端安装法兰、输出轴段到后端机身包覆层都做了实体化表达，没有用简化方块代替关键装配特征，结构工程师在做整机布局干涉检查时，可以直接把该模型调入装配体，核对电机与同步轮、联轴器、安装支架之间的配合间隙。

　　从实际应用场景来看，这类电机大量出现在3D打印机的X/Y/Z轴进给机构、小型桌面雕刻机的主轴进给传动、实验室非标位移台、自动送料小机构以及学生机电一体化竞赛作品里。它不需要复杂的伺服反馈闭环就能实现可靠的开环点位控制，低速输出扭矩特性平稳，搭配对应的步进驱动器即可接收脉冲信号完成定角度旋转，单步细分后进给分辨率可以满足多数轻载定位需求，成本远低于同扭矩等级的伺服电机，这也是它在中小功率传动场景长期被广泛选用的核心原因。

　　建模过程中优先还原了前端法兰的安装边界：法兰面四个沉头安装孔的位置严格对应Nema17标准安装孔距，输出轴的直径、轴伸长度、轴端中心孔特征都和实物量产件保持一致，轴上预留的扁位或者D型切面特征也做了体现，方便设计人员匹配锁紧式同步轮或者联轴器，避免传动件运转时出现打滑。机身部分的方形截面轮廓、前后端盖的倒角过渡、外壳的包覆层厚度都按照实物比例搭建，没有刻意夸张或者缩小外形尺寸，在做设备机箱内部布局时，可以准确核对电机机身长度方向的预留空间，避免出现机壳碰擦其他走线或者结构件的问题。

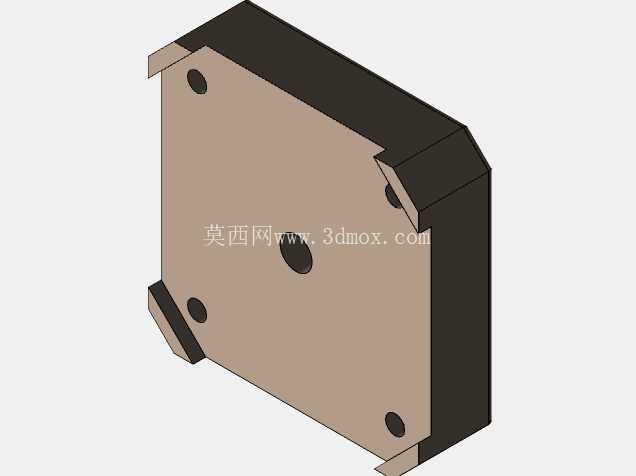

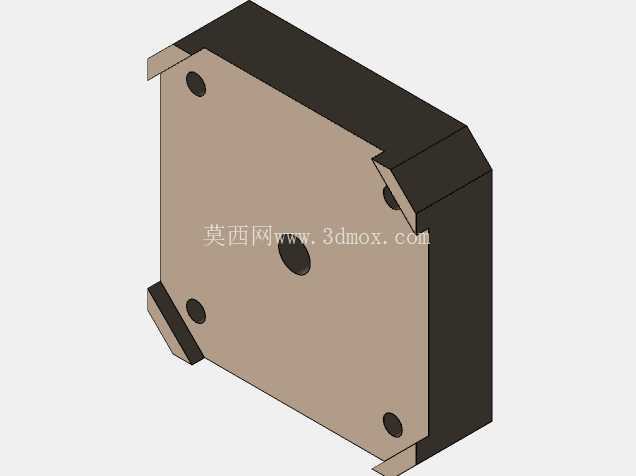

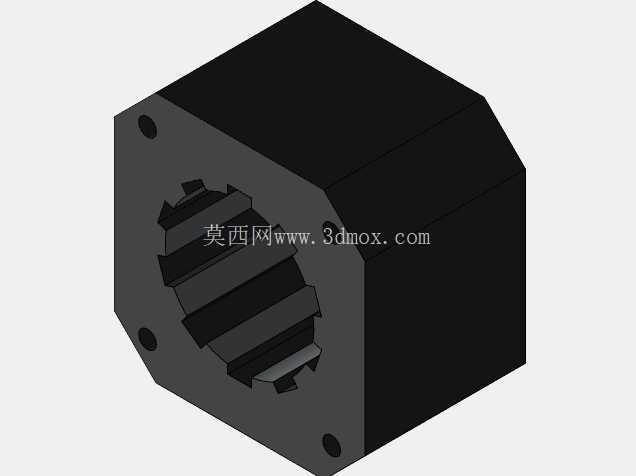

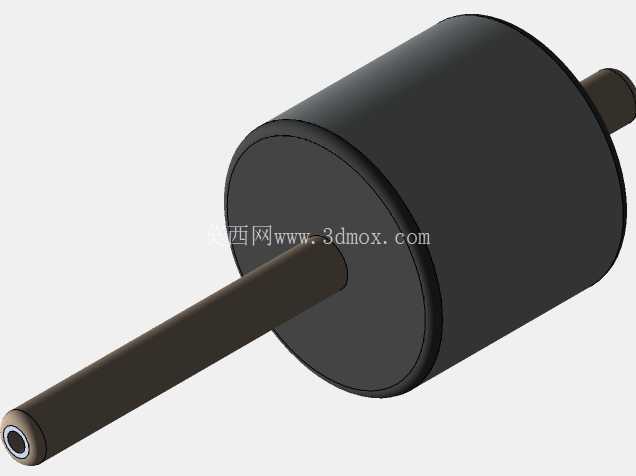

　　设计思路上没有把电机做成不可拆分的单一实体，前端盖、定子机身外壳、后端盖、输出轴这些典型装配分界都做了独立的结构区分，后续如果需要做爆炸视图演示、装配工艺说明或者拆解教学，都可以直接基于现有模型拆分调整。前端轴承位的同轴度特征在模型里通过轴段和端盖孔的配合关系体现，工程人员在自定义电机安装座时，可以直接参考端盖配合面的台阶尺寸，设计定位止口，保证电机安装后输出轴和传动丝杠、同步带轮的同轴度，减少运转时的径向跳动。

　　从安装边界维度梳理，该型号电机的法兰安装面为标准方形布局，安装孔为贯穿沉孔结构，锁紧螺丝从法兰侧穿入后方支架即可完成固定，不需要在电机机身侧面额外做夹持结构。输出轴从法兰端面伸出的轴段长度覆盖了常规同步轮、联轴器的锁紧宽度，选型时只要保证配套传动件的内孔尺寸和轴径匹配，锁紧顶丝可以顶在轴的平面位上，就能传递额定扭矩。机身侧面没有突出的接线盒结构，出线方向可以根据设备走线需求在建模时自定义调整，在紧凑空间内布置时，方形机身也方便做四周限位，相比圆形电机更容易在铝型材框架上定位固定。

　　功能特性层面，这类混合式步进电机依靠定子绕组励磁驱动转子做分步转动，步距角常规为1.8度，整步状态下一圈对应200个脉冲，搭配细分驱动器后可以把单步角度拆分到更小量级，运行噪音和低速振动都能得到明显改善。模型还原的机身长宽尺寸适配标准42电机安装座，不需要额外做转接板就能直接固定在通用铝型材输送机、小型皮带移栽机构上。在做整机动态仿真时，该模型的质量属性可以按照实物电机的实际密度赋值，模拟机构加减速过程中电机自身重量对传动负载的影响，给选型阶段的扭矩校核提供更贴近真实情况的参考依据。

　　对于刚接触机电传动设计的从业者来说，这套完整的电机结构模型也可以作为标准动力部件的建模参考，理解步进电机从输出轴配合、法兰安装到机身散热外壳的完整结构逻辑，在后续自定义特殊规格电机或者设计集成化传动模组时，能够准确把控安装接口、轴伸配合、空间避让这些核心设计要点，减少样机加工阶段出现的装配干涉、孔位不匹配这类低级问题。
