SS12F55单刀双掷面板滑动开关

项目分类:通用五金配件 发布时间:2025-01-05 ID:884594
  • SS12F55单刀双掷面板滑动开关
  • SS12F55单刀双掷面板滑动开关

  在消费电子、小型仪器仪表以及各类控制面板的结构设计中,拨动式滑动开关是一种出现频率极高的人机交互元件。SS12F55这一型号属于单刀双掷(SPDT)构型的面板安装滑动开关,其核心作用是通过拨块的横向位移,在两路输出触点之间完成电路切换,常见于电源档位选择、信号通路切换、功能模式转换以及低功率负载的通断控制场景。

  从实际选型角度看,这类开关多用于直流低压、小电流回路,例如手持设备的电源开关、音频设备的声道或增益切换、测试仪器的量程选择、玩具及小家电的功能拨档。它的优势在于操作直观、档位手感明确、状态可视,用户通过拨块位置即可判断当前通路,相比按键式开关更不容易误操作,也无需额外的状态指示。

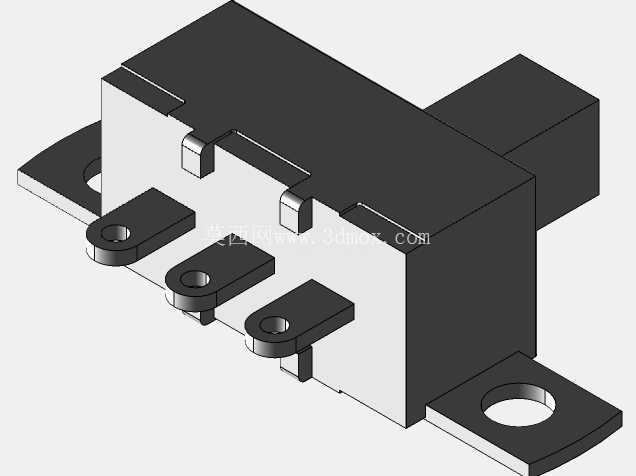

  该模型呈现的是开关的侧面视角三维结构,可以清晰看到本体的塑壳轮廓、顶部露出的金属端子、侧面伸出的带孔安装耳以及前端的拨块。本体采用长方体黑色绝缘壳体,内部容纳动触片、定触点与弹性复位/定位结构。顶部的金属引脚沿壳体一侧排布,用于插入PCB焊盘或与导线焊接,引脚间距与排布方向需要在电路板布局阶段严格对应,否则会出现装配干涉。

  值得注意的是壳体两侧延伸出的安装耳,耳片上开有圆形固定孔,这是面板安装方式的典型特征。设计面板时,需要在面板上开出与本体截面匹配的矩形避让孔,并在对应安装耳孔位预留螺丝柱或卡扣位置,使开关能够稳固贴合在面板内侧,拨块从面板开孔中伸出供用户操作。安装耳的存在决定了它与单纯贴片式滑动开关在固定方式上的差异——前者靠机械锁附承受反复拨动力,后者主要依赖焊点受力,因此面板式结构在频繁操作的设备中可靠性更高。

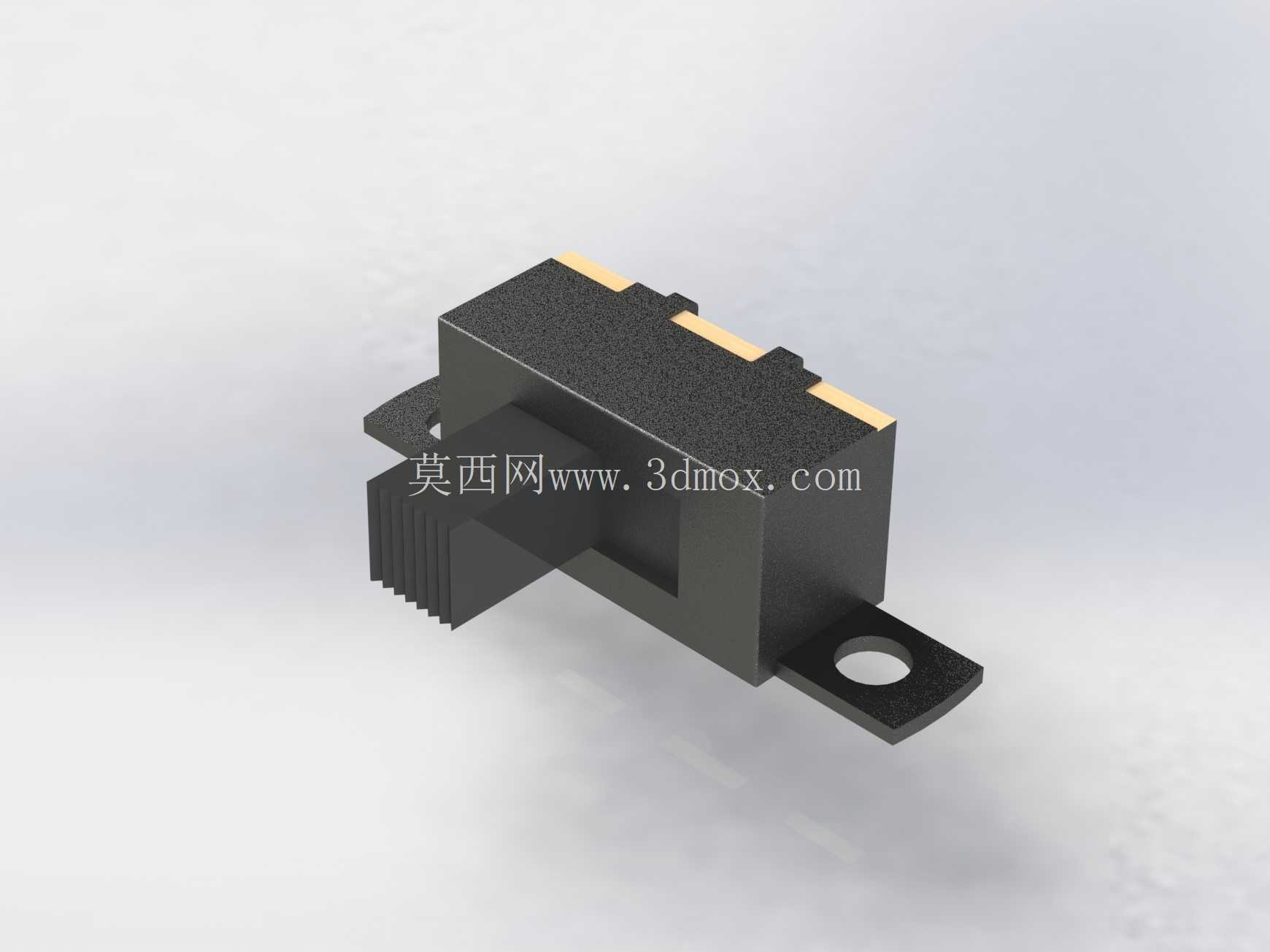

  拨块位于本体前端,带有防滑齿纹,这一细节在模型中表现为拨块侧面的多条竖向凹槽。齿纹的作用是增加手指或拨杆接触时的摩擦力,使推动动作干脆不打滑。拨块的行程对应内部动触片从一个定触点滑动到另一个定触点的距离,中间通常设有定位钢珠与凸点配合,提供到位的段落手感。结构工程师在建模时需要准确还原拨块的两个极限位置以及中间行程,避免面板开孔长度不足导致拨块无法走完全行程。

  外形尺寸与安装边界是这类元件建模的重点。本体宽度、高度、长度决定了面板开孔与内部空间占用;顶部引脚的伸出长度和弯折形态影响PCB与开关之间的相对高度;安装耳的展开宽度则决定了面板内侧需要预留的平面区域。在堆叠设计时,开关本体上方要为引脚焊接预留操作空间,前方拨块运动范围内不能有其他元件遮挡,两侧安装耳下方要留出螺丝或热熔柱的位置。若设备外壳较薄,还需核算拨块突出面板的高度,保证既便于操作又不会因突出过多而在搬运中被误碰。

  从建模思路上,这类开关适合采用本体塑壳、金属端子、安装耳、拨块分件建模的方式:塑壳部分用拉伸加倒角形成主体,顶部开槽容纳端子;端子以薄金属片特征拉伸并在端部做焊脚形态;安装耳与本体一体成型,耳孔做圆孔切除;拨块单独建为带齿纹的滑块,装配于本体前部的滑道中。分件处理有利于在装配体中分别赋予塑料与金属材质,也便于后续做干涉检查与爆炸视图。

  在整机设计流程中,滑动开关虽属小件,却往往决定面板的开孔图、PCB的连接器布局以及外壳的局部结构。提前把开关的三维模型纳入设备总装,能够在设计阶段就验证拨块行程、安装耳锁附、引脚焊接以及手指操作空间,减少后期打样返工。对于需要在面板上布置多个档位开关的设备,统一选用同一系列滑动开关还能简化开孔规格与装配工序,提升生产一致性。
