小半径90度直角弯管接头三维结构

　　这类90度弯管接头在紧凑型流体管路、气动回路、小型设备走线以及实验台管路布置中使用频率很高。现场管路经常受到安装空间限制，直线段无法直接转向，若采用多段直管加接头拼接，不仅增加连接点，也会带来密封风险和装配累积误差。采用一体成型的短半径弯头，可以在较小转角区域内完成流向改变，使管路走向更贴近设备框架，减少外露管段，方便后期护罩安装和维护通道预留。

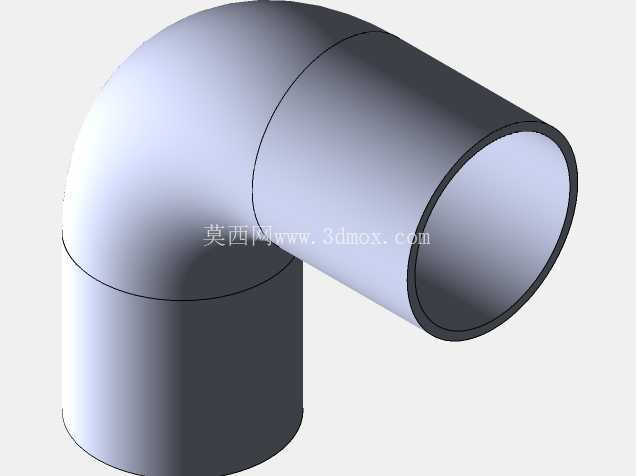

　　该模型呈现的是两端开口的空心弯管结构，弯曲半径为10mm，整体外形由两段圆柱管段和中间平滑过渡的弧形弯段组成。端口保留均匀壁厚，端面与各自管段轴线垂直，便于与同规格软管、硬管或卡套结构对接。建模时重点不在复杂曲面，而在弯段内外侧壁厚的一致性：外侧材料随弯曲路径延展，内侧材料受压缩，若几何处理不当，容易出现内壁褶皱、壁厚突变或流道截面失真。三维结构中通过扫掠方式让圆形截面沿90度中心轨迹连续过渡，能够较直观地检查内孔是否保持圆顺，以及弯段与直段交界处是否存在台阶。

　　从功能上看，弯头的核心作用是改变介质或线缆的通过方向。用于气路时，弯曲处会产生一定压力损失，短半径结构虽然节省空间，但转向更急，流阻相对长半径弯头更明显，因此更适合流量不大、管径较小、对压降不敏感的辅助回路。用于穿线或轻型防护管路时，则需要关注内孔最小通过尺寸，避免线缆在弯段内侧形成过小弯曲半径。模型将空心内孔、外壁和端口厚度同时表达，设计人员可以据此判断介质通道、穿线数量以及连接端插入深度。

　　外形尺寸方面，弯头的两个直段轴线相互垂直，弯曲中心区域构成紧凑的直角转折。安装边界主要由管体外径、直段长度和弯段外侧包络范围决定。在设备内部排布时，不能只按两条中心线交点估算空间，还需预留弯管外侧圆弧所占位置；若旁边有钣金立板、电气元件或其他管路，应按外轮廓进行干涉检查。两端接口附近还需留出操作空间，便于卡箍拧紧、快插接头压入或粘接固化。对于需要固定的场景，可在直段外侧增加管夹位置，但夹持点不宜过于靠近弯弧起始处，以免限制装配公差或造成局部应力集中。

　　设计思路上，这种小件看似简单，却要兼顾可制造性和装配性。若采用机加工方式，深弯内孔难以直接成型，通常会结合成型管坯或焊接结构；若采用塑料件，则可通过注塑或增材制造实现，但需考虑拔模、支撑和壁厚收缩。模型采用规则圆柱与圆弧扫掠组合，几何特征清晰，便于后续修改管径、壁厚、直段长度和弯曲半径。实际选型时，10mm弯曲半径更偏向小空间布置，若管路输送高粘度介质或要求低流阻，可在相同接口尺寸下放大弯弧半径；若设备内部空间极其紧张，则短半径结构能有效降低转角占用。

　　在三维装配环境中，该弯头可作为标准管路节点进行复用。工程师通常先确定两端接口的相对位置，再放入弯头检查中心高、端口朝向和周边间隙。由于弯头两端均为开放接口，它既可以作为独立连接件，也可以与法兰、快插接头、软管等组合成完整管路模块。结构表达保留了真实管壁，而非单纯实体方块，这对重量估算、内部通径校核、3D打印验证以及流体区域抽取都有实际意义。通过该模型，可以清晰看到短半径90度弯头在空间转向、接口对接和管路紧凑布置中的工程价值。
