可折叠三脚支撑乐谱支架结构设计

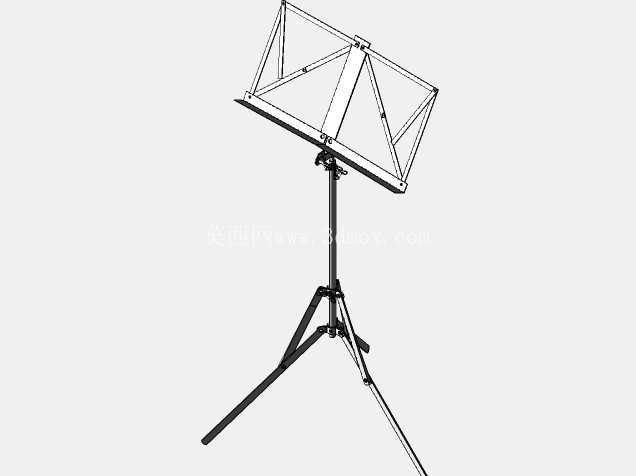

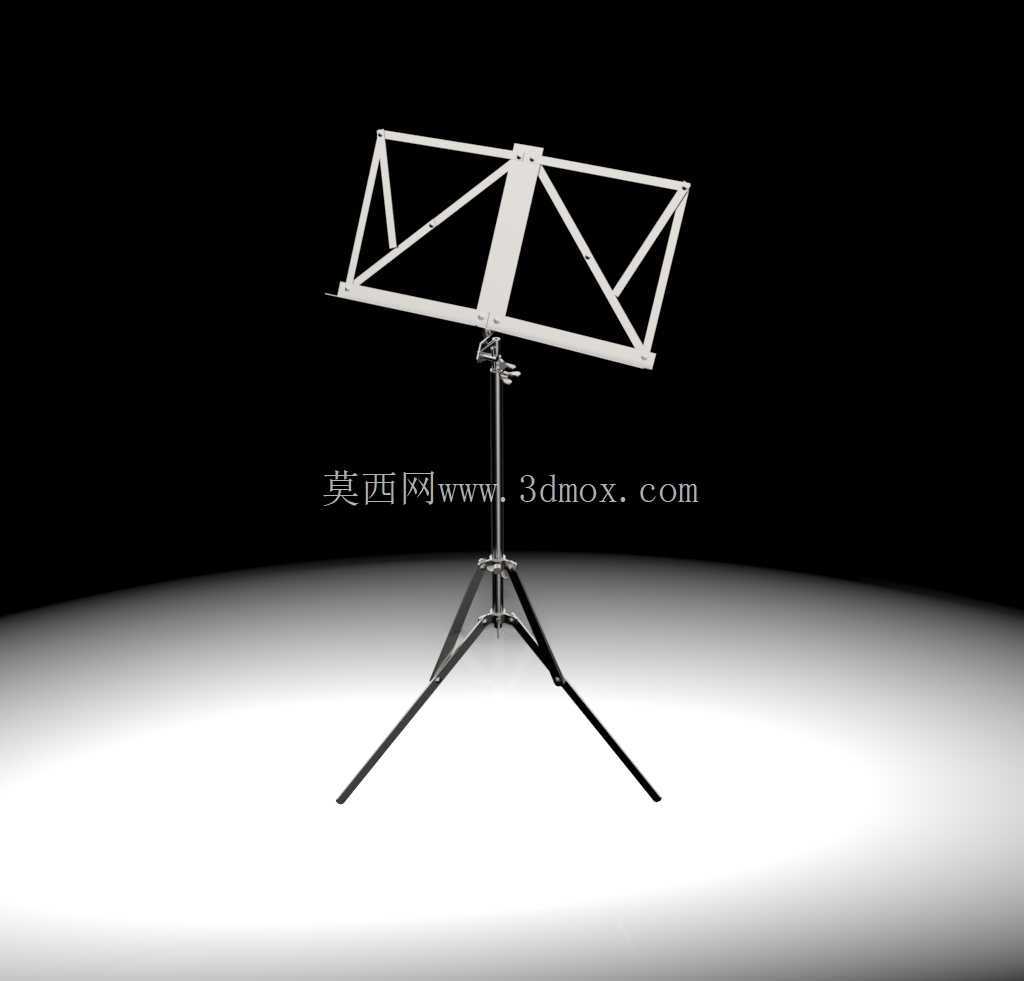

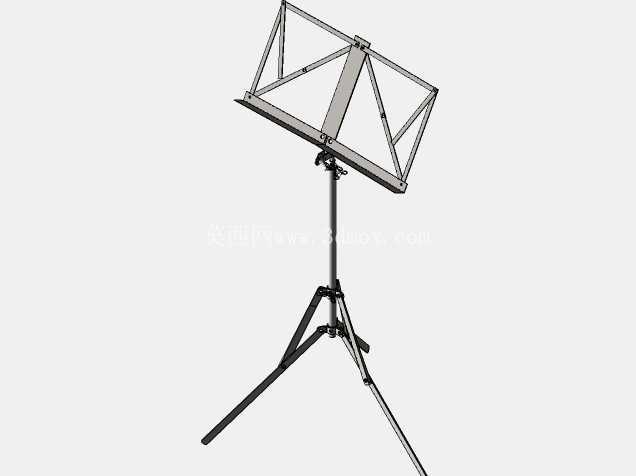

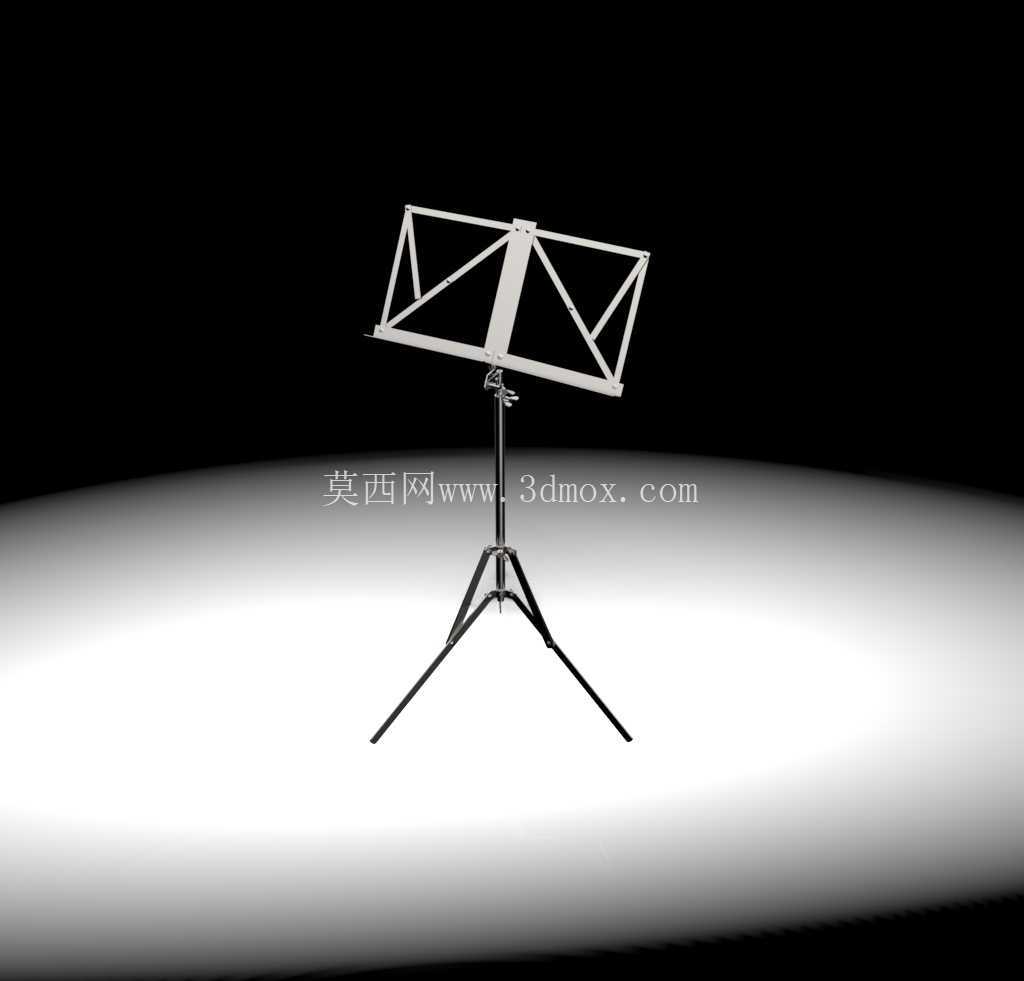

　　该乐谱支架面向室内排练、户外演出、教学课堂以及流动演奏等使用场景，核心作用是承托纸质乐谱、平板或装订成册的曲谱，使演奏者在坐姿或站姿状态下都能保持舒适的视线高度。与固定式谱台相比，这类支架需要在承载稳定性、折叠收纳体积和现场展开效率之间取得平衡，因此整体结构采用三脚落地支撑、中心立杆升降和上部谱台铰接的组合方式。

　　从下部支撑看，三根支腿围绕中心立杆下部的铰座呈放射状展开，支腿张开后形成较大的接地范围，能够降低整机重心并抵抗侧向触碰。支腿端部直接接触地面，结构上适合在木地板、舞台板、地毯和平整室外地面使用；若遇到光滑地面，可在实际产品中配合橡胶脚套增加摩擦。三脚布局的优势在于对地面平整度不敏感，即使某一只脚落在轻微起伏的位置，支架仍能通过腿间角度形成稳定支撑。建模时需要重点控制支腿铰接点的回转范围，避免支腿过度张开导致立杆受力恶化，也要保证收拢后三根腿能够贴近立杆，减少运输时的外包尺寸。

　　中心立杆承担谱台和曲谱载荷向地面传递的任务，通常采用分段套管形式实现高度调节。下部管段与三脚铰座连接，上部管段通过锁紧套、弹性销或旋钮夹紧结构固定在目标高度。工程设计中，立杆不宜只追求细长外观，需要结合谱台迎风面积和使用场景校核抗弯能力：户外有风时，谱面会形成一定侧向力，立杆与锁紧机构若刚度过低，会出现谱台晃动或高度缓慢下滑。较合理的做法是让套管之间保留足够配合长度，锁紧点靠近受力传递路径，同时在节段连接处设置限位，防止拉升时管体脱出。

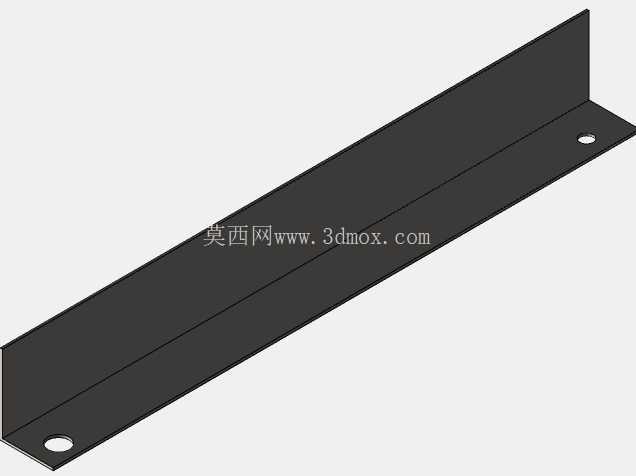

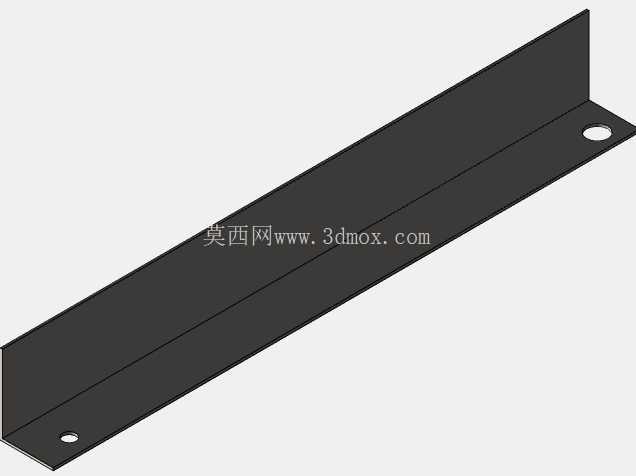

　　上部谱台用于直接放置乐谱，整体呈浅托盘式框架。台面带有边框和挡边，下边缘设置承托条，防止纸张向下滑落；两侧和背部的框架既减轻重量，又能维持谱板形状。谱台背面通过铰接关节与立杆顶端连接，可调节俯仰角度，以适应站立指挥、坐姿弦乐、管乐排练等不同视线要求。角度调节机构需要具备足够摩擦力或锁紧能力，因为谱台在放置厚重乐谱册时会产生绕铰接轴的力矩，若关节阻尼不足，谱面可能自行下翻。

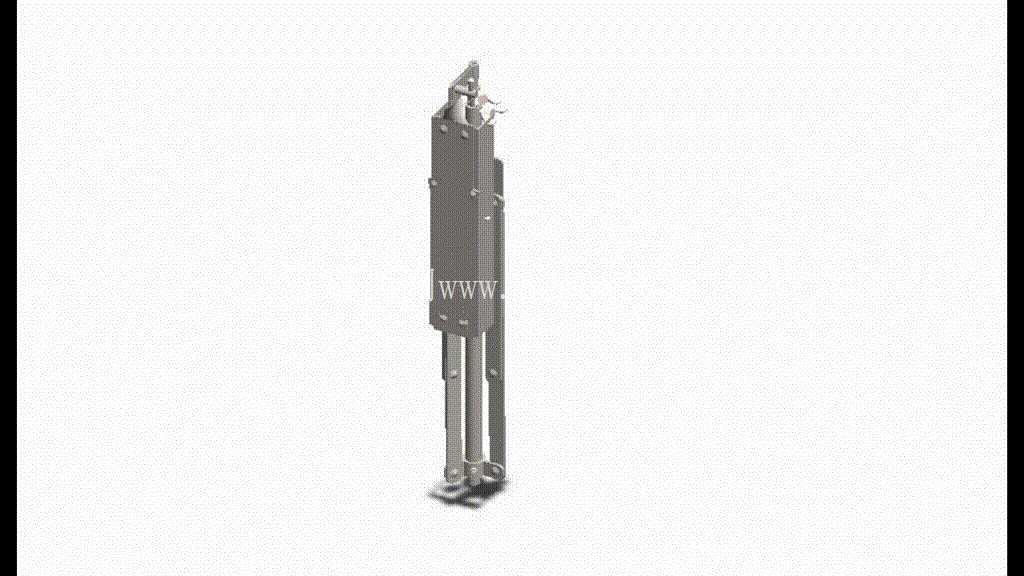

　　折叠思路贯穿整个产品。支腿在不使用时向中心立杆收拢，谱台可绕铰接点翻转并与立杆方向趋近一致，部分框架杆件还可通过中间关节对折，使最终收纳形态接近细长杆件，便于放入乐器包侧袋或演出器材箱。展开过程不需要复杂工具，使用者只需放开支腿、调整立杆高度、翻起谱台并确认锁紧即可。对于经常转场的乐队、学校音乐教室和婚庆演出团队，这种快速部署能力比单纯的大承载更有实际价值。

　　外形边界方面，展开状态的占地主要由三支脚末端围成，接地直径应保证成年人正常靠近谱架时不会轻易踩碰支腿；谱台宽度需覆盖常见两页A4或类似开本曲谱的展开尺寸，高度调节范围则要兼顾儿童坐姿练习与成人站立演奏。收纳状态下，轮廓尺寸取决于立杆节数、谱台折叠方式和腿长，设计时应让突出的锁紧旋钮、铰轴端部尽量位于杆件投影范围内，避免刮伤包袋或勾挂其他器材。

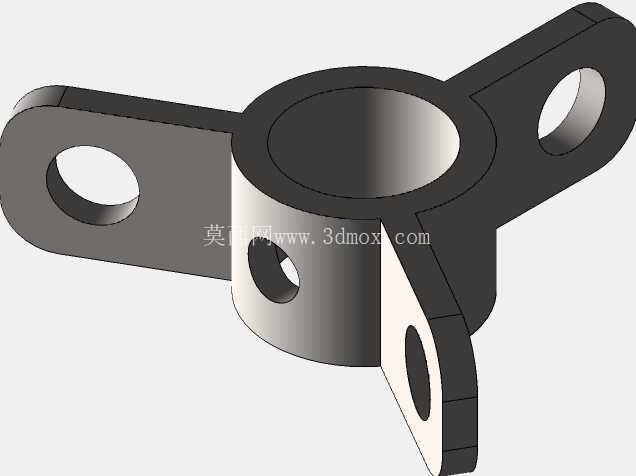

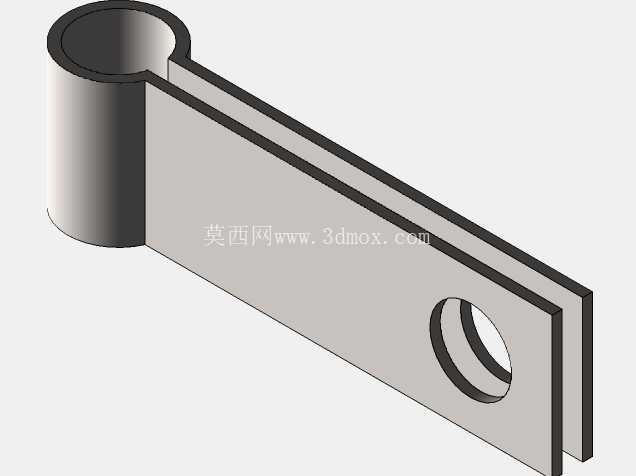

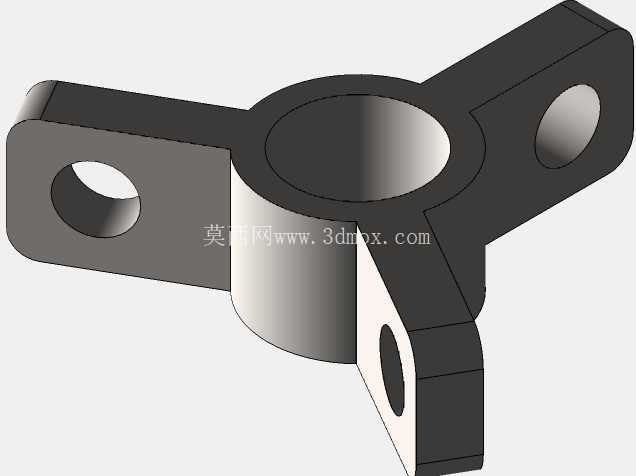

　　建模过程中，谱台框架宜采用薄壁杆件和钣金折边组合表达，支腿与立杆可用管材或型材截面，铰接处需保留同轴孔位、销轴直径和装配间隙。三脚铰座是受力关键件，既要容纳三个支腿的独立旋转，又要与立杆下端可靠连接；若采用塑料件，应在筋位、壁厚过渡和孔周加强上重点处理，若采用金属冲压件，则需关注铆接面平整度和长期开合后的松动。谱台挡边、托条与背板之间的连接不能只依赖外观贴合，应在模型中体现螺钉、铆钉或折弯卡扣等实际固定关系。

　　在使用细节上，谱台表面不宜形成明显反光，以免舞台灯光反射影响读谱；框架边缘应做圆角处理，避免快速折叠时划伤手部。支腿张开角度、立杆锁紧位置和谱台倾角之间存在相互影响：谱台抬得越高，对底脚稳定性要求越高；谱面倾角越接近竖直，风载和触碰产生的倾覆力矩越明显。因此结构设计不能孤立处理单个零件，而应把支架视为一个可折叠的承载系统，在轻便、稳定和可维护性之间取得工程平衡。
