等径正三通薄壁管路接驳构件

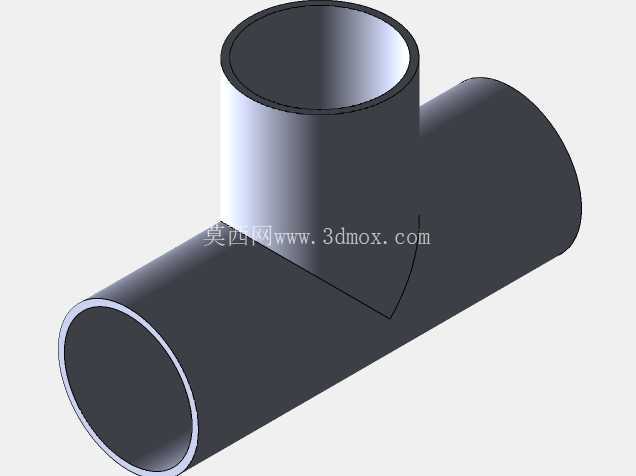

　　在流体输送管网的现场布设环节，管路走向往往需要在直线段中途引出垂直支路，完成分流、合流或者测点接驳的需求，这时候等径三通就是最常用的管路转接件。这款T型接头采用三个通路口径完全一致的正三通构型，主管保持水平贯通，支管从主管侧壁垂直向上引出，三个端口全部为敞口直通结构，没有内置节流、变径或者转向导流叶片，介质可以沿主管直线通行，也可以在交汇腔处分流至垂直支管，或者将两支路的介质汇入主管输送。

　　从结构尺寸来看，接头所有通路的公称通径对应外径20mm，管壁整体厚度控制在2mm，属于薄壁焊接管路件的常规规格。这个尺寸段在小型流体回路里应用非常广泛：小型工业冷却水旁路、气动系统的分支气路、实验室低压流体输送台架、小型环保设备的药剂输送管路、暖通末端的支管接驳，甚至小型自动化设备的真空吸附回路，都会用到这个规格的三通。2mm的壁厚搭配20mm外径，整体刚性足够承受常规低压工况的内压，同时自身重量很轻，不会给薄壁管路布设增加额外的载荷负担。

　　建模过程中首先要处理的就是主管和支管的相贯线区域，这也是三通类零件最核心的结构细节。两支正交圆柱筒在交汇位置的内壁、外壁都存在连续的相贯曲面，不能简单用两个圆柱实体做布尔合并就结束处理——相贯位置的焊缝过渡、内壁流道的顺滑性直接影响后续使用效果。这款模型在相贯区域做了连续的曲面融合，内壁交汇位置没有突兀的直角台阶，介质流经分流位置时不会形成强烈的湍流涡区，既降低了管路的局部流阻，也避免了杂质在直角死角处淤积。对于需要输送含微小颗粒流体或者洁净介质的回路，顺滑的内流道可以大幅减少残留挂壁的问题。

　　接头的三个端口都保留了整齐的环形端面，端面和管路轴线保持垂直，现场安装时可以根据连接方式选择不同的工艺：如果采用焊接工艺，端口可以直接和同外径的20mm管路对口焊接，2mm的壁厚刚好适合薄壁管的氩弧焊接，焊口位置填充量适中，不会出现焊穿或者内壁焊瘤过大堵塞流道的问题；如果采用快装卡套连接，端口外径的统一尺寸可以直接匹配对应规格的卡套接头，不需要额外做车削变径处理；如果是粘接工艺的PVC或者ABS管路，这个外径尺寸也可以适配对应规格的粘接承插接口。

　　从安装边界来看，整个接头的外包络尺寸完全由正交三筒的结构决定：主管沿水平方向的总长度为两个端口端面的间距，支管从主管外壁到上端面的高度为一个筒径加相贯区域的延伸量，布设管路时不需要在接头周围预留额外的操作空间，只要保证三个方向的管路对接位置有足够的装夹、焊接操作空间即可。相较于采用弯头加直通管拼接出的三通支路，一体式成型的T型接头在相贯位置没有额外的拼接焊缝，整体泄漏点数量从两处拼接缝减少为零，结构的密封可靠性更高，同时拼接组合件需要占用的轴向长度更大，一体式三通的结构更紧凑，在设备内部管路排布空间紧张的位置，这种紧凑构型的优势非常明显。

　　在工况适配方面，等径正三通的结构没有偏向任何一条通路的导流设计，当介质从支管汇入主管时，两股流体在交汇腔的对冲也会因为对称结构得到缓冲，不会出现单侧偏流导致的管路振动。对于需要在管路中途加装压力传感器、温度探头或者排气阀的场景，直接把垂直支管作为测点接口使用也非常方便，不需要在主管壁上额外开孔焊接支管座，一体式的结构强度远高于现场开孔焊接的旁路座，能避免开孔位置产生的应力集中问题。

　　整个零件的结构构型简洁，没有多余的凸台、法兰或者加强筋，薄壁等厚的设计也让零件的材料利用率很高，不管是采用金属管材焊接成型、注塑成型还是3D打印试制，都可以直接基于这个三维结构展开后续的工艺设计，模型完整还原了内外壁的曲面过渡和相贯细节，工程人员在做管路干涉检查、流场仿真或者装配模拟时，都可以直接调用该结构完成数字样机的搭建。
