带驱动电机的小型皮带输送线结构

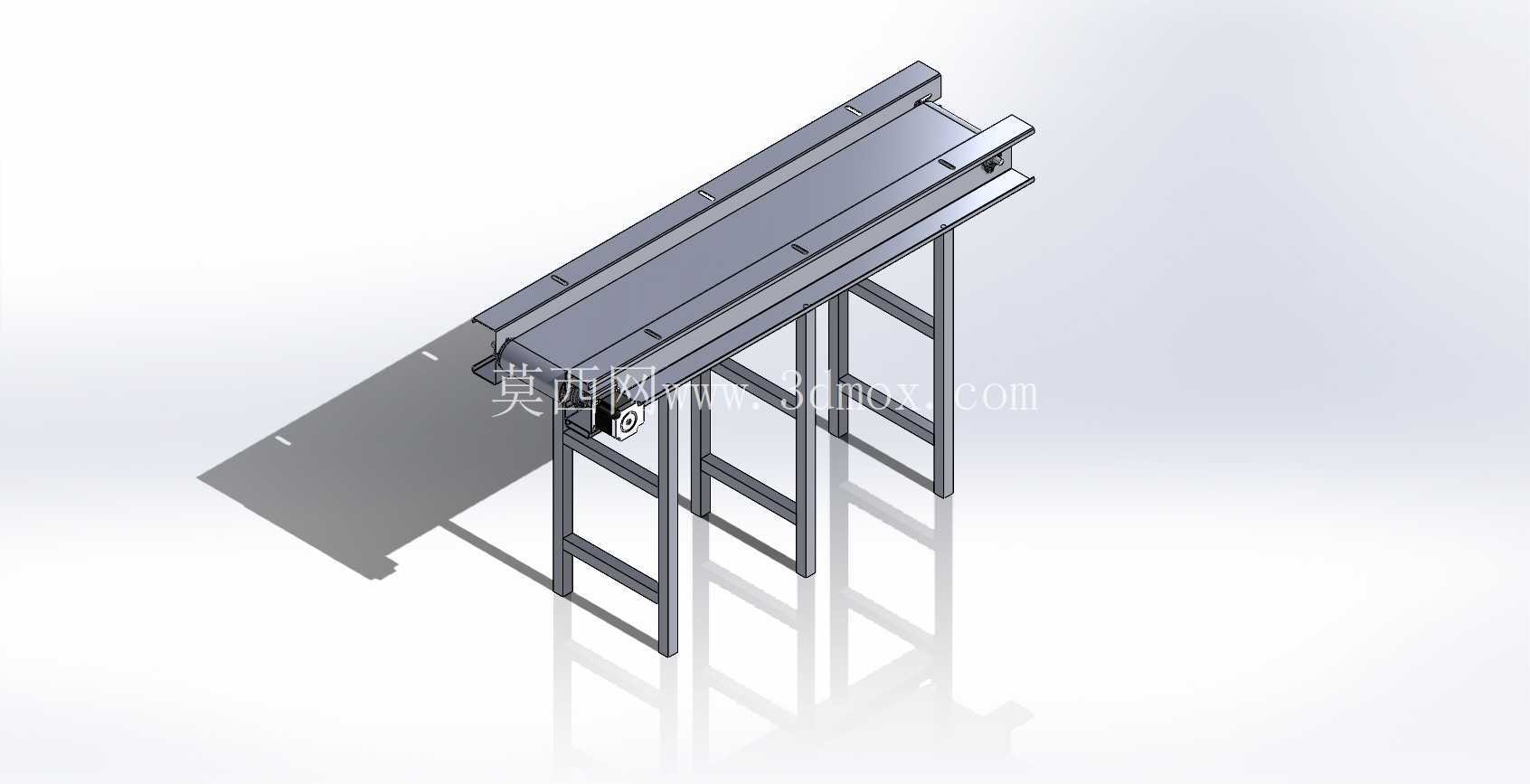

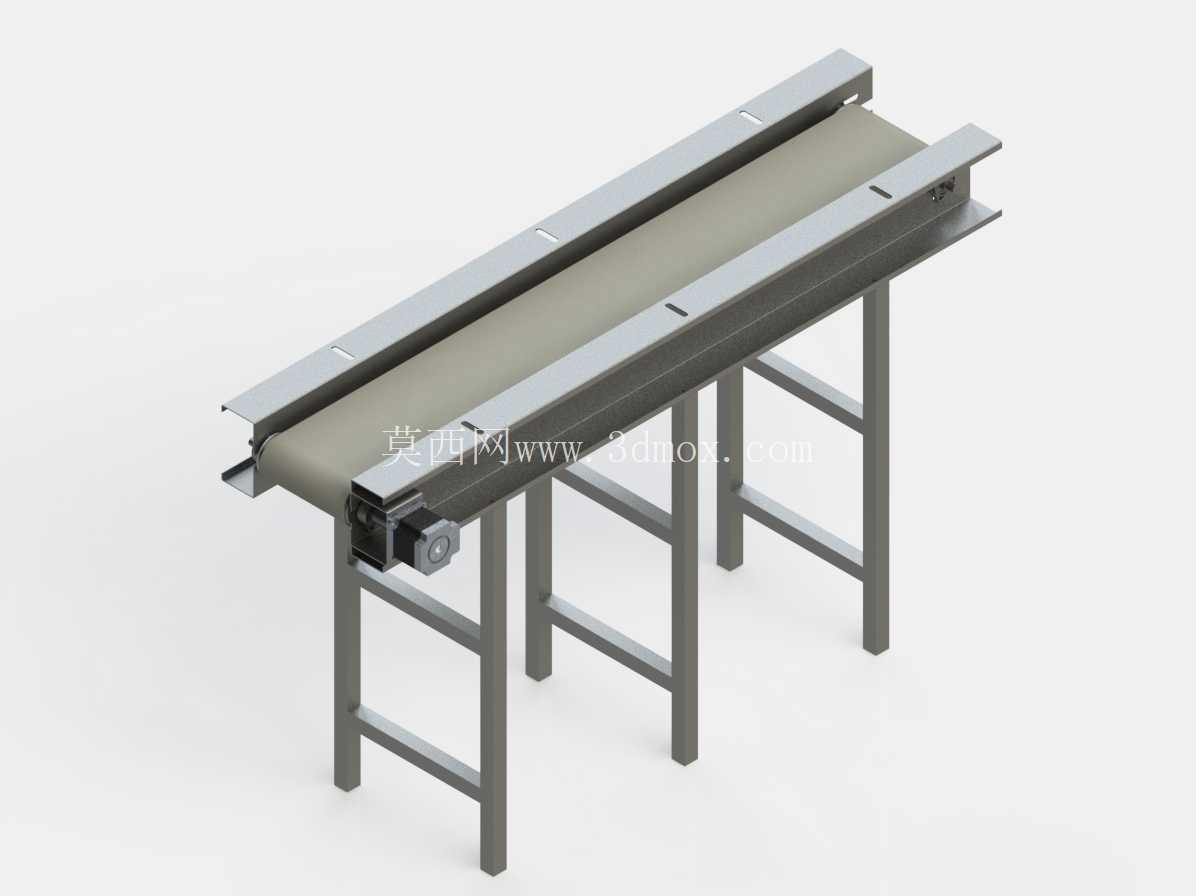

　　这套小型皮带输送线主要面向车间内短距离工件转运、装配工位衔接、包装线前段供料以及教学实训中的连续输送演示场景。设备采用长条形水平布置，输送面由连续皮带覆盖，两端设置辊筒作为转向与张紧边界，其中一端集成驱动单元，通过电机带动主动辊旋转，再依靠辊筒与皮带之间的摩擦传递动力，使皮带沿机架长度方向循环运行。从动端保留皮带绕入和绕出空间，端部结构相对简洁，便于在现场根据输送方向调整驱动侧位置。

　　从实际用途看，该结构适合输送尺寸规整、重量较轻的盒类、盘类、板类或小型零部件。皮带承载面平整，工件放置后不会像辊道输送那样出现局部卡滞，对底面较软或形状连续的物料更友好。机架下方采用独立支腿支撑，支腿之间设置横向连接杆和斜向加强件，使设备在运行振动下仍能保持较好的刚度。支腿落地端可作为与地面或设备平台连接的安装基准，现场布置时需要预留地脚固定、调平以及维护人员接近驱动端的空间。

　　设计思路上，整体结构围绕“稳定承载、便于装配、方便维护”三个目标展开。主梁沿输送方向延伸，承担皮带、托板、物料和张紧力带来的主要载荷；两侧梁体形成皮带运行的侧向边界，可减少皮带跑偏后与外部设备干涉的风险。皮带下方设置承托结构，使承载段在物料通过时不会明显下垂；回程段则依靠下部空间自然返回，结构复杂度较低。端部辊筒的轴线需要与输送中心线保持垂直，否则皮带在长期运行中容易出现偏移、边缘磨损或张紧不均，因此建模和加工时应重点控制辊筒安装孔的同轴度、两侧轴承位的平行度以及梁体长方向的直线度。

　　驱动部分布置在输送线一端，电机与辊筒之间的连接区域需要兼顾传动效率和防护要求。若采用电机直接驱动，结构紧凑，但对辊筒轴、联轴器和安装座的对中要求较高；若通过链传动或带传动间接驱动，则可在维护时单独拆卸动力部件，但外侧应预留防护罩位置。三维结构中可以看到驱动端附近零件相对集中，选型时应根据输送长度、皮带宽度、物料重量、启停频率和输送速度核算电机扭矩，不能只按空载运行状态确定动力规格。

　　外形边界方面，设备长度明显大于宽度和高度，属于窄长型输送设备。安装时长度方向应与上下游设备的物料流向一致，进料端和出料端需要留出工件过渡距离，避免物料从其他工位直接跌落到皮带中部。宽度方向除输送带本体外，还应考虑两侧机架、紧固件、驱动元件和接线空间，不能仅按皮带有效宽度预留机位。高度方向由支腿决定，输送面高度应与前后工作台、包装机或检测工位保持一致；若用于人工取放，输送面过高会增加操作疲劳，过低则不便于观察和分拣。

　　机架的杆件连接采用焊接或栓接思路均可体现。焊接支架整体性好、制造成本低，但后期调整余地小；栓接支架便于运输和拆装，对孔位精度要求更高。模型中支腿呈框架式分布，横杆不仅承担连接作用，也能抑制支腿在启停瞬间的前后摆动。对于需要频繁搬迁的实训线或小批量生产线，可在支腿底部增加可调脚杯，通过螺纹调节补偿地面不平；对于固定安装的自动化产线，则可将支腿底板与预埋钢板或地坪膨胀螺栓连接。

　　皮带张紧是这类设备能否长期稳定运行的关键。端部通常需要设置可调轴承座或张紧螺钉，通过改变辊筒中心距来调节皮带松紧。张紧过松会导致启动打滑、速度不稳和皮带跑偏；张紧过紧则会增加轴承受力、降低皮带寿命，并使驱动电机负载升高。调试时应先保证机架水平和辊筒平行，再逐步调整两侧张紧量，使皮带在空载和轻载状态下均能居中运行。

　　在安全与维护方面，驱动辊、从动辊与皮带咬合区域属于夹入风险点，设备投入实际使用时应在辊筒端部设置防护罩或警示边界。皮带下方回程区域也应避免与电缆、气管、废料堆积物接触。日常检查重点包括皮带边缘磨损、辊筒转动灵活性、紧固件松动、支架焊缝或栓接节点状态以及驱动单元异常发热。若输送线用于多工位连续生产，还应在控制上考虑启停缓冲，减少物料因急停产生倾倒。

　　建模时可将结构拆分为主梁、支腿、横撑、辊筒、皮带、驱动组件、紧固件和端部挡板等模块，便于后续改型。改变输送长度时，主要调整主梁、皮带和承托件跨度；改变输送宽度时，则需要同步调整辊筒长度、梁体间距和支架宽度。通过参数化方式建立这些关联，可以快速衍生出不同工位高度、不同输送距离的小型皮带输送线，为自动化装配、包装输送和机械课程设计提供清晰的结构参考。
