这套三维结构围绕散料输送设备里的螺旋轴传动段展开,核心呈现的是绞龙螺旋体与驱动端之间的联轴器衔接方案,常见于粮食仓储、粉体配料、污泥处置、建材粉料输送等连续给料工况。现场布置时,螺旋槽体往往受安装空间限制,驱动电机、减速单元不能直接与长螺旋轴同轴硬连,既要补偿槽体焊接变形带来的微小同轴度偏差,又要把扭矩稳定传递到布满叶片的主轴上,联轴器就成了动力链里不可省略的中间环节。

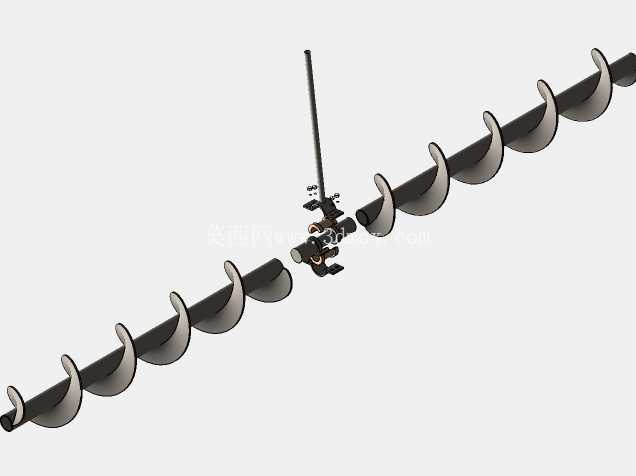

从结构形态看,模型完整还原了两段螺旋叶片轴的布置关系:连续螺旋叶片沿主轴盘旋延伸,叶片外缘与输送槽内壁保持均匀径向间隙,避免运转时刮蹭槽体;中间联轴器部位采用剖分式抱紧结构,配合锁紧件将两侧轴端夹持固定,不需要对长轴做整根拆卸,后期检修更换密封、轴承或者调整叶片间隙时,拆开中间连接段即可分离驱动侧与输送段,维护性比整体焊接轴更适合长距离输送线。
设计这套传动衔接结构时,首先要核对的是安装边界:螺旋轴的公称直径直接决定叶片回转半径,联轴器外圆尺寸必须小于叶片外缘直径,否则联轴器突出部位会在槽体内卡滞物料,甚至和槽底衬板发生干涉;轴向长度方面,联轴器占用的轴段要避开进料口落料区域,防止物料直接冲刷连接紧固件,减少磨损松动概率。径向尺寸上,两侧轴头的配合公差、键槽位置都要和抱紧夹块的内孔匹配,装配后轴端面预留少量轴向间隙,抵消长螺旋轴输送热物料时产生的热伸长量,避免轴系顶死。
功能特性层面,该联轴器没有采用刚性凸缘连接,而是借助抱紧夹持的摩擦力加周向限位传递扭矩,一方面可以吸收螺旋轴运转中因物料偏载产生的小幅振动,降低减速箱输出轴受到的交变冲击;另一方面,当输送腔内混入大块异物导致螺旋轴卡滞时,连接部位的夹持力设定阈值可以起到过载保护作用,避免叶片扭转变形或者减速齿轮崩齿。实际选型时,工程师会根据输送物料的磨琢性调整参数:输送砂石、矿粉这类高磨料时,叶片外缘会堆焊耐磨层,联轴器夹块选用调质钢件,锁紧螺栓采用高强度级,防止长期振动下螺纹松脱;输送粮食、食品粉料时,则会在连接间隙处增加密封挡圈,避免油脂渗漏污染物料,联轴器外轮廓做圆滑过渡,减少粉料积存死角。
建模过程中,螺旋叶片采用等螺距盘旋特征生成,叶片与主轴的焊接位置保留了贴合圆角,还原实际加工时的焊缝工艺空间;中间联轴器的各个剖分块、锁紧销轴、操作手柄都做了独立装配约束,可以直观模拟拆装动作:松开锁紧件后上下夹块分离,两侧螺旋轴即可沿轴向拉开,现场更换衬板或者清理缠绕杂物时不需要挪动两端的驱动装置和尾座轴承。传动校核上,需要结合螺旋输送量计算轴扭矩:水平输送时物料对叶片的轴向阻力、倾斜输送时的物料重力分力都会叠加到轴系上,联轴器的抱紧摩擦力矩要取计算扭矩的1.5到2倍安全系数,螺栓的预紧力按对角线顺序分步拧紧,保证夹块和轴头整个圆周接触均匀,避免单点应力集中造成轴头压痕。
现场安装对接时,先将两段螺旋轴吊入槽体,调整两侧轴承座的同轴度,再把联轴器夹块扣合在轴端连接位,穿入锁紧件后逐步紧固,盘动螺旋轴检查整根叶片的回转跳动,确认叶片和槽体四周间隙均匀,没有局部摩擦点后再接入驱动端。这种分体连接结构尤其适合长度超过十米的长绞龙设备,长轴整体加工运输难度大,分节制造后通过联轴器现场拼接,既能控制加工精度,也能降低运输和吊装成本,在各类螺旋给料机、无轴螺旋输送机的传动布置中都有很高的参考价值。
