百例机械制图入门训练三维参考素材

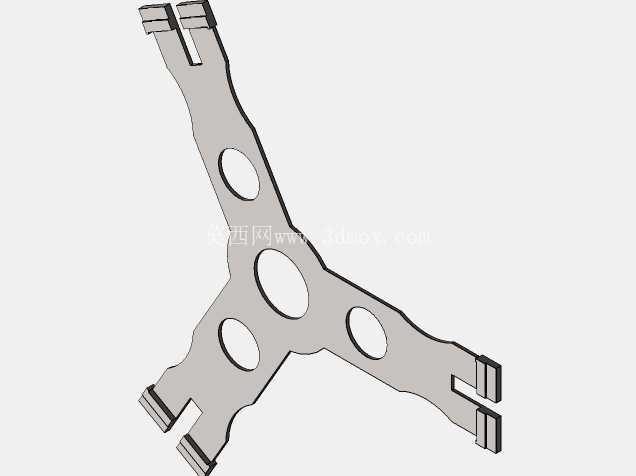

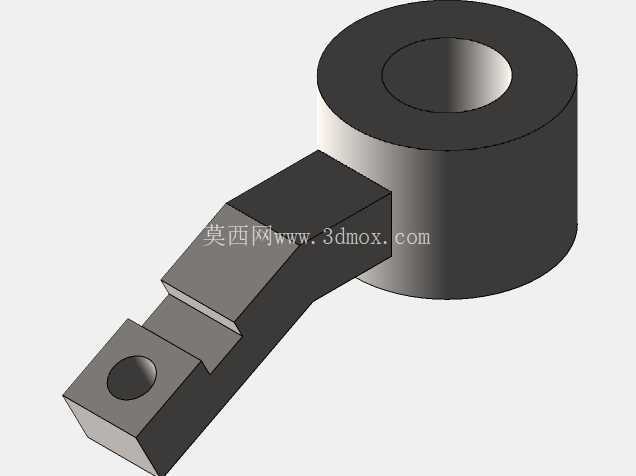

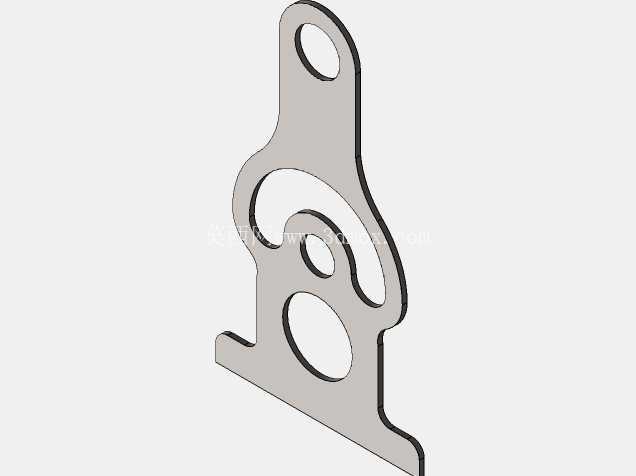

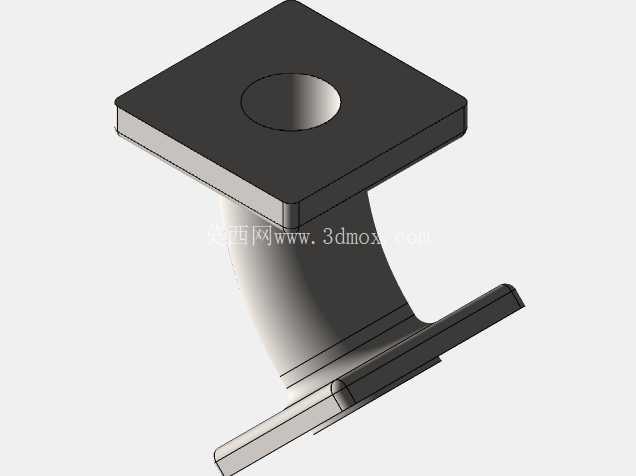

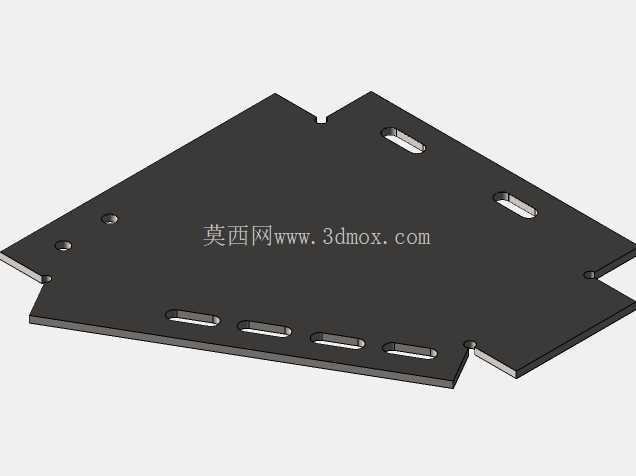

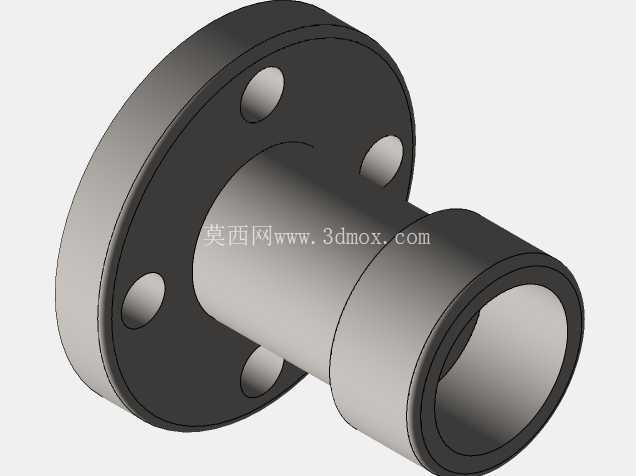

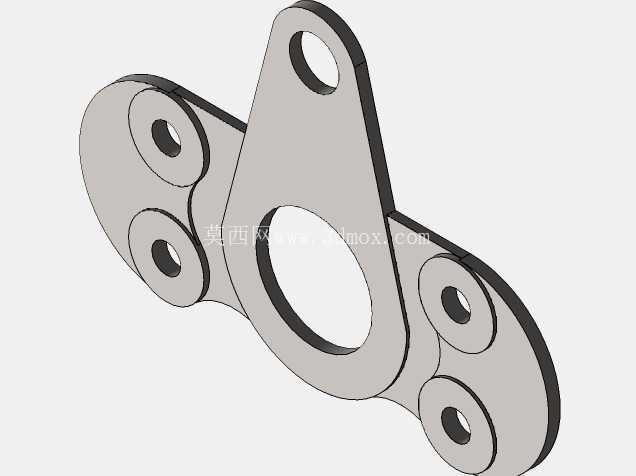

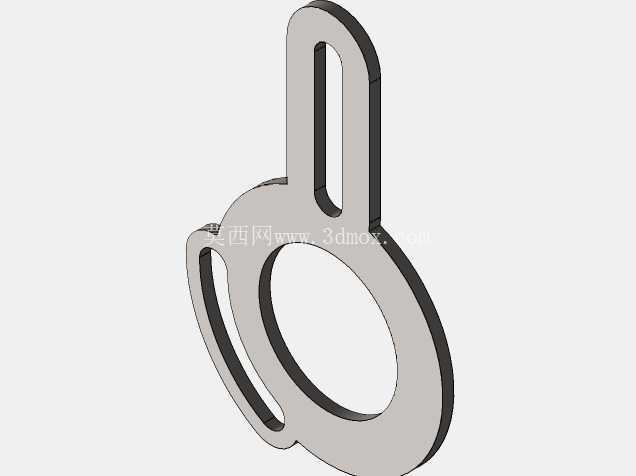

　　这套制图训练素材面向刚接触机械结构表达的工程人员，把一百个从简单直线轮廓到复合装配关系的练习整合到统一的设计环境中，既覆盖平面草图的投影规范，也包含可拉伸、旋转、扫掠生成实体的三维构型思路。车间里新入职的绘图员往往能看懂成熟图纸，却在面对空白画布时不知道如何从零件功能反推轮廓，这套素材就把日常设备中常见的板件、支座、轴套、连杆、轮系、钣金折弯件拆成独立练习，每一个图形都对应真实机械里的典型结构，没有脱离加工逻辑的纯艺术线条。做设备改造时，测绘旧零件最先遇到的就是把卡尺量到的尺寸转化为正交视图，素材里的对称轮廓、偏心圆弧、阵列孔位练习，能帮设计者快速建立视图对应关系，避免在草图阶段出现约束遗漏。

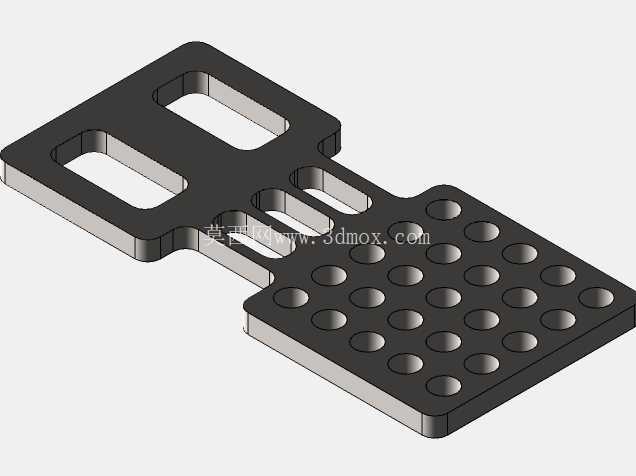

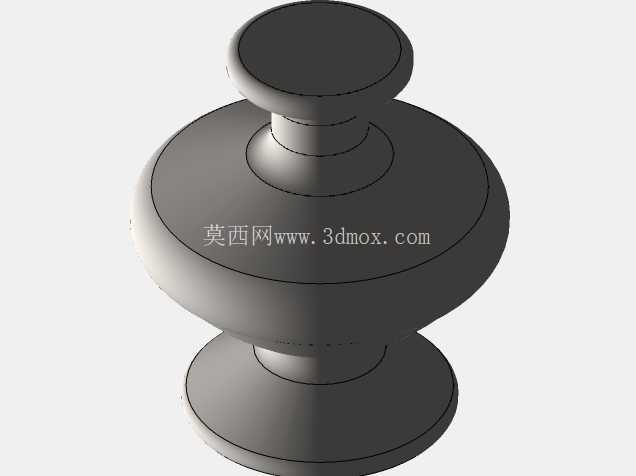

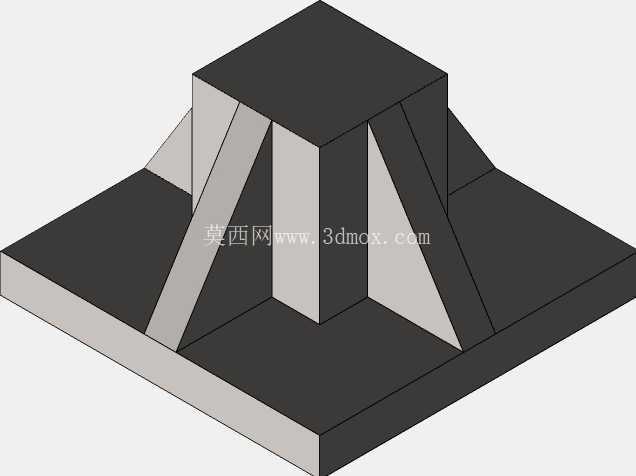

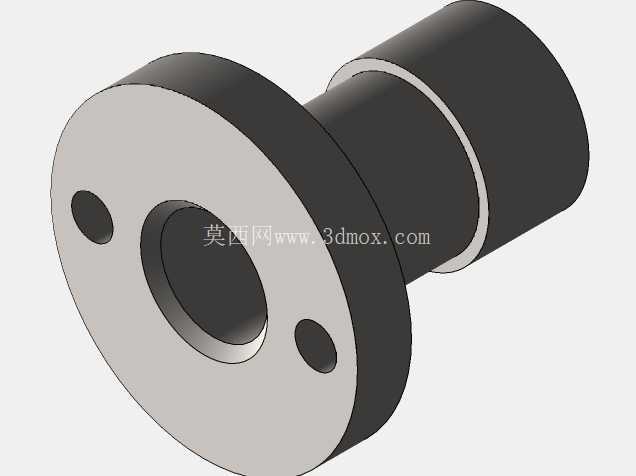

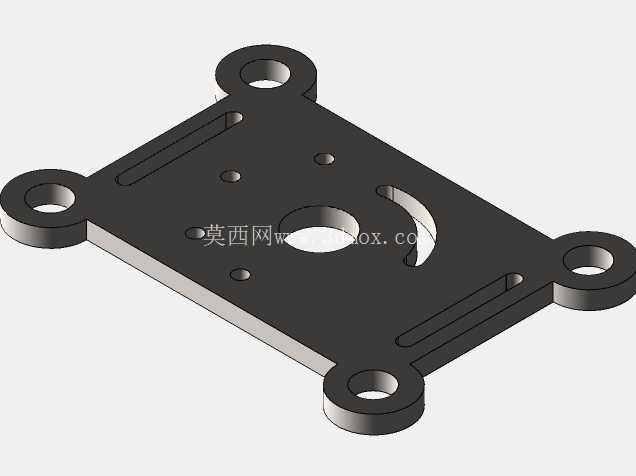

　　从建模逻辑看，二维练习不是孤立的线条作业，所有封闭轮廓都可以作为三维特征的截面：带键槽的轴段截面旋转后生成传动轴，底板上的安装孔阵列拉伸切除后形成设备支座，异形钣金轮廓添加折弯系数就能展开成下料图。训练顺序遵循加工认知规律，先练单一几何元素的定位，再加入相切、同心、重合约束，最后处理多特征叠加后的基准统一问题，和车间里从简单垫块到复杂传动箱的加工递进节奏完全匹配。在自动化产线设计场景中，非标设备的安装板、传感器支架、导轨挡块都需要快速出图，熟练掌握这类基础构型后，工程师不用反复调用标准件库，就能根据现场空间画出适配的连接件。

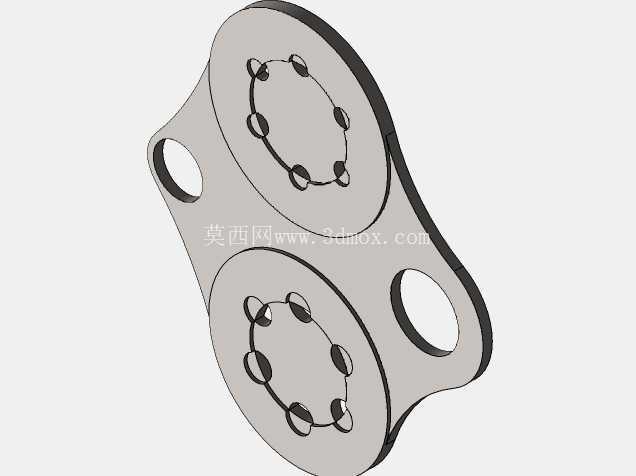

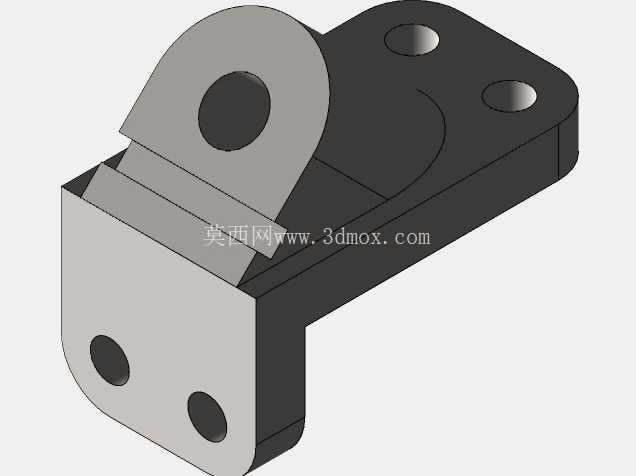

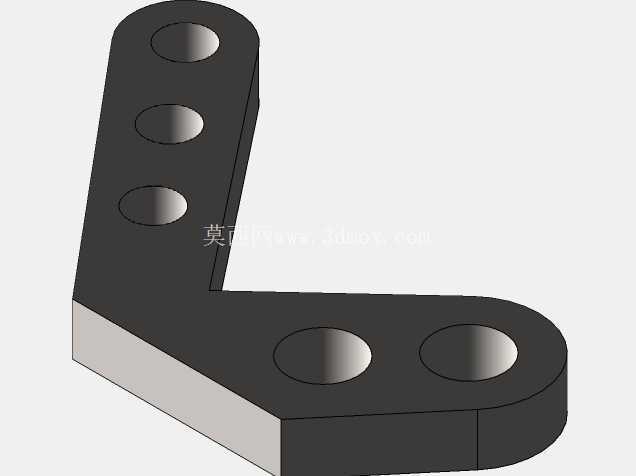

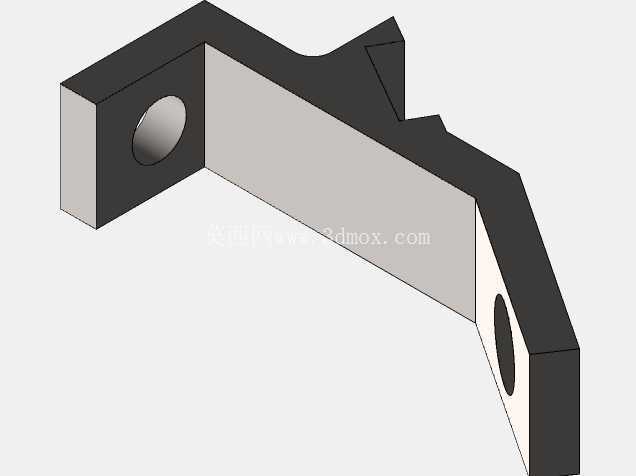

　　素材里的三维模型保留了特征树的构建层级，能清晰看到先做主体毛坯再切除槽孔、先建立基准面再绘制倾斜特征的思路，这和实际工艺里先粗加工成型再精加工配合面的顺序一致。针对安装边界问题，每个练习的轮廓尺寸都按机械制图常规比例设置，孔位间距、壁厚、圆角半径都符合普通钢制零件的加工余量要求，设计者可以直接把典型结构移植到自己的设备布局里，比如把练习里的L型支座调整孔距后用作电机安装架，把轮系练习的分度圆逻辑用到同步带张紧机构上。二维视图部分严格遵循第一角投影规则，主俯左视图的长对正、高平齐、宽相等关系在练习中反复强化，能纠正新手建模时容易出现的视图错位、尺寸链断裂问题。

　　三维实体部分则重点训练特征间的父子关系把控，避免后期修改一个尺寸导致整个模型报错重建，这在复杂设备的参数化迭代中非常关键。钣金类练习特意留出了折弯扣除量的考量空间，轮廓展开后的边线余量和车间激光下料、折弯成型的实际工序对应，不会出现图纸画得出但折完干涉的问题。装配关系相关的练习把配合面的公差预留逻辑融入轮廓，轴与孔的配合段、定位销的导入锥度、螺栓过孔的间隙都在图形里有所体现，不是单纯的几何绘图。日常做夹具设计时，定位块的轮廓、夹紧臂的长槽、对刀块的基准面都能在练习里找到原型，把这些基础结构练熟后，接到工装设计任务就能快速拆分特征，不用从零摸索构型顺序。素材同时兼顾渲染表达的基础需求，实体完成后可以直接赋予材质、添加光影，用于方案汇报时的结构展示，让加工人员和需求方不用对照抽象线条就能理解零件形态。整套训练没有脱离制造现场的空想结构，每一条线、每一个圆弧都能在通用机械设备、输送线、工装夹具里找到对应实物，帮学习者建立从图形到实物、从草图到成品的完整工程思维。
