双腔底座式CNC加工铝合金承载座

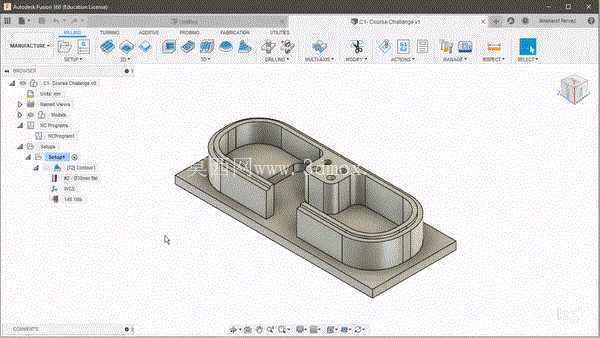

　　这套结构件的建模逻辑完全围绕立式加工中心的实际切削工况展开，没有做多余的装饰性曲面，所有特征都服务于装夹、走刀和后续装配。整体采用带围边的长圆形底座布局，底板预留了足够的平口钳夹持余量，两个并排的腰型槽腔分别承担不同的功能分区：一侧槽腔用于容纳待定位的柱状工件，另一侧槽腔作为走线或者嵌装弹性衬垫的空间，中间凸起的带孔立柱是核心定位基准，立柱上的两个同轴孔既可以穿入锁紧螺钉完成工件压紧，也可以作为定位销孔匹配工装销，保证重复装夹的位置一致性。

　　从车间落地使用的场景来看，这类结构常出现在小批量精密零件的二次工序工位上，比如仪表壳体的铣削定位、小型液压阀块的钻孔工装、或者3C产品铝合金中框的去毛刺夹持底座。底板四周的圆角围边并非随意设计，一方面是避免6061铝板在高速铣削时应力集中导致边角崩裂，另一方面围边高出底板平面的部分可以作为挡屑边，切削过程中产生的铝屑会被围边阻拦在槽腔周边，不会散落到工作台T型槽缝隙里，减少每班收尾的清屑工作量。槽腔内壁的拔模斜度控制在1.5度以内，既保证铣削时刀具可以垂直下刀走侧壁，也方便加工完成后工件直接从上方取出，不会出现卡滞。

　　建模阶段优先把Z轴零点设定在底板上表面中心，这个坐标系选择完全匹配加工中心操作人员的对刀习惯，不需要操作工额外换算偏移量。刀具路径的排布遵循先粗后精的原则：开粗使用φ12平底立铣刀，分层铣削两个腰型腔体，每层切深控制在0.8毫米，匹配6061铝的切削参数，避免粘刀；半精铣换φ8铣刀清理立柱周边的残料，保证两个定位孔的周边余量均匀；最后精铣侧壁和底板上表面，一次走刀完成所有配合面的加工，减少接刀痕。立柱上的两个孔采用先钻后铰的工艺，底孔用φ7.8钻头钻通，再用φ8H7铰刀保证孔位精度，后续穿入的锁紧销可以和孔形成小间隙配合，锁紧时不会出现偏移。

　　外形尺寸的边界设定充分考虑了常规小型加工中心的行程限制，底板长宽控制在200毫米以内，总高度不到60毫米，既可以直接装夹在4寸平口钳上，也可以通过底板两侧的工艺孔用压板锁在工作台上，适配不同车间的装夹习惯。两个腰型腔的深度统一为18毫米，这个深度刚好可以容纳厚度15毫米的待加工工件，工件放入后上表面高出围边3毫米，方便铣刀加工工件顶面特征时不会切到工装本身。中间立柱的高度比围边高出12毫米，锁紧螺钉从立柱孔穿过之后，可以直接压在工件侧面的预留凸台上，压紧力方向水平指向槽腔内壁，不会把工件顶起翘曲。

　　结构的壁厚做了差异化分配：底板厚度设为10毫米，保证工装本身的刚性，夹紧和切削时不会产生形变；槽腔侧壁厚度6毫米，既可以承受工件的侧向挤压力，也不会因为壁厚过大浪费铝材、延长加工时间。所有外轮廓的尖角都做了R3以上的圆角过渡，一方面避免操作工人搬运时划伤手，另一方面在CAM编程时可以让刀具走圆弧插补，相比直角拐角频繁减速抬刀，加工效率提升明显，刀具在拐角处的切削负载也更平稳，不会出现颤刀纹。

　　这套结构没有设置复杂的倒扣特征，所有加工面都可以在三轴立式加工中心上一次装夹完成全部工序，不需要二次翻面找正，非常适合实训教学或者小批量工装的快速制作。槽腔底部预留的四个小沉孔，可以后续嵌入橡胶垫，增大和工件之间的摩擦力，即使铣削侧向力较大时工件也不会移位；底板底面全程做平面精加工，放在机床工作台上可以完全贴合，不用额外垫铜皮调平。整个建模过程把工艺可行性放在第一位，所有特征的尺寸公差都和实际加工能力匹配，不存在刀具无法伸入的窄槽、或者深度过大无法排屑的深孔，从设计源头规避了加工报废的风险。
