一字柄防滑橡塑柄手动螺丝刀结构

　　该作品围绕日常装配与维修场景中最常见的一字螺钉旋具展开，模型完整呈现了刀杆、刀头、握持手柄以及柄部防滑装饰区域之间的装配关系，适合用于手动工具结构表达、工装工位配套、维修工具包配置以及五金产品外观方案评审。螺丝刀在产线装配、设备检修、电气柜维护、家具拆装和教学实训中都属于高频使用工具，虽然结构并不复杂，但手柄人机形态、刀杆伸出长度、刀头楔形角度和整体重心位置都会直接影响施力效率与长时间握持疲劳感。

　　从实际用途看，一字刀头主要对应开槽螺钉，依靠端部扁平楔形面嵌入螺钉槽内传递扭矩。模型中刀头由圆柱刀杆过渡为扁平楔形，端部宽度与厚度需要与螺钉槽宽、槽深匹配；过宽无法入槽，过薄则容易在扭转时脱出并损伤槽口。刀杆采用细长直杆形式，能够伸入较深或周围空间受限的螺钉位置，杆身与手柄同轴布置，使操作人员施加的轴向压力和旋转扭矩能够沿工具轴线传递。实际选型时，刀头规格、杆部长度和手柄直径应共同考虑：短柄小规格适合仪表、小型端子和精细装配，长杆大规格则适合机箱、支架、夹具和机械部件上承载较高预紧力的开槽紧固件。

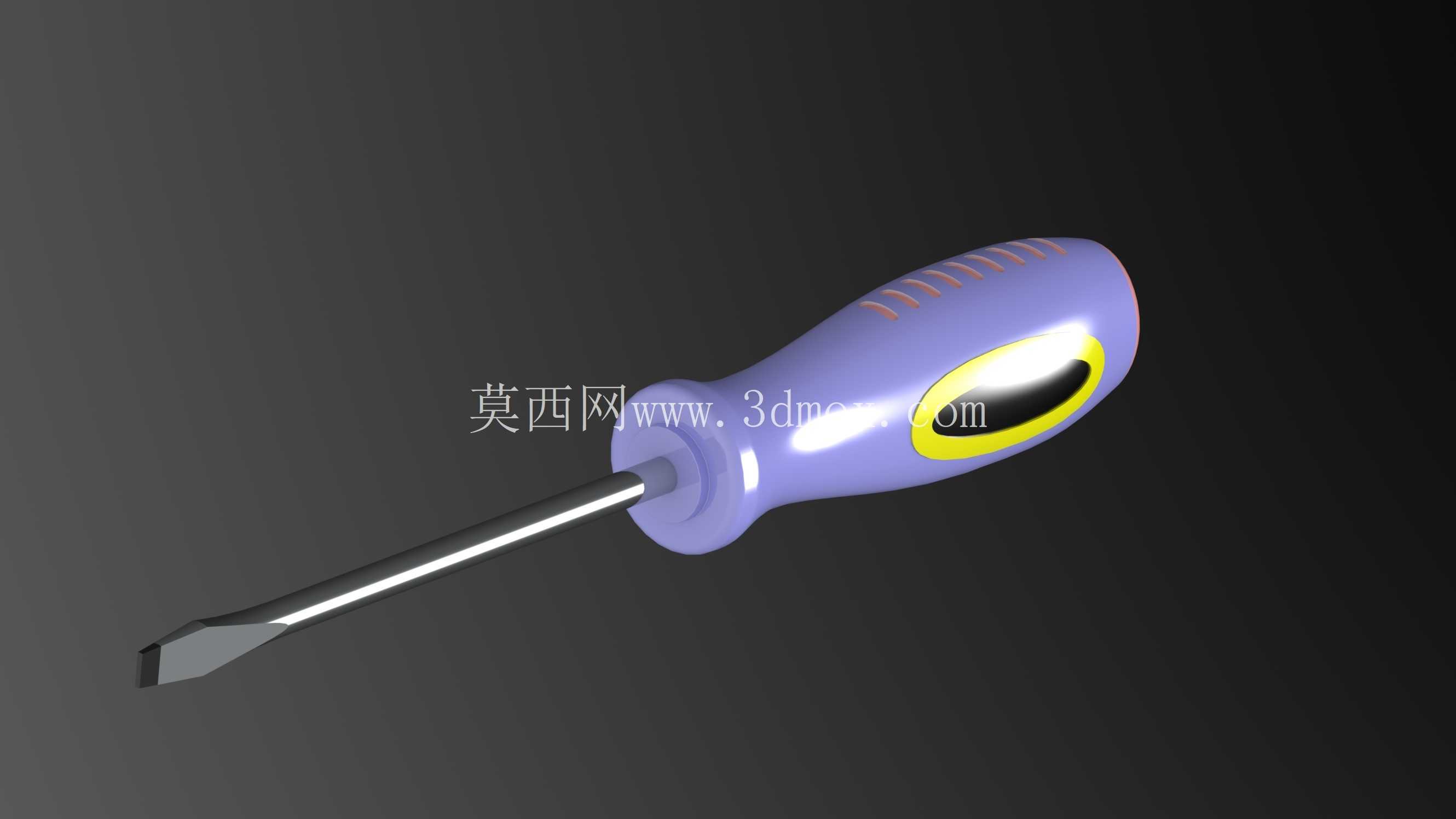

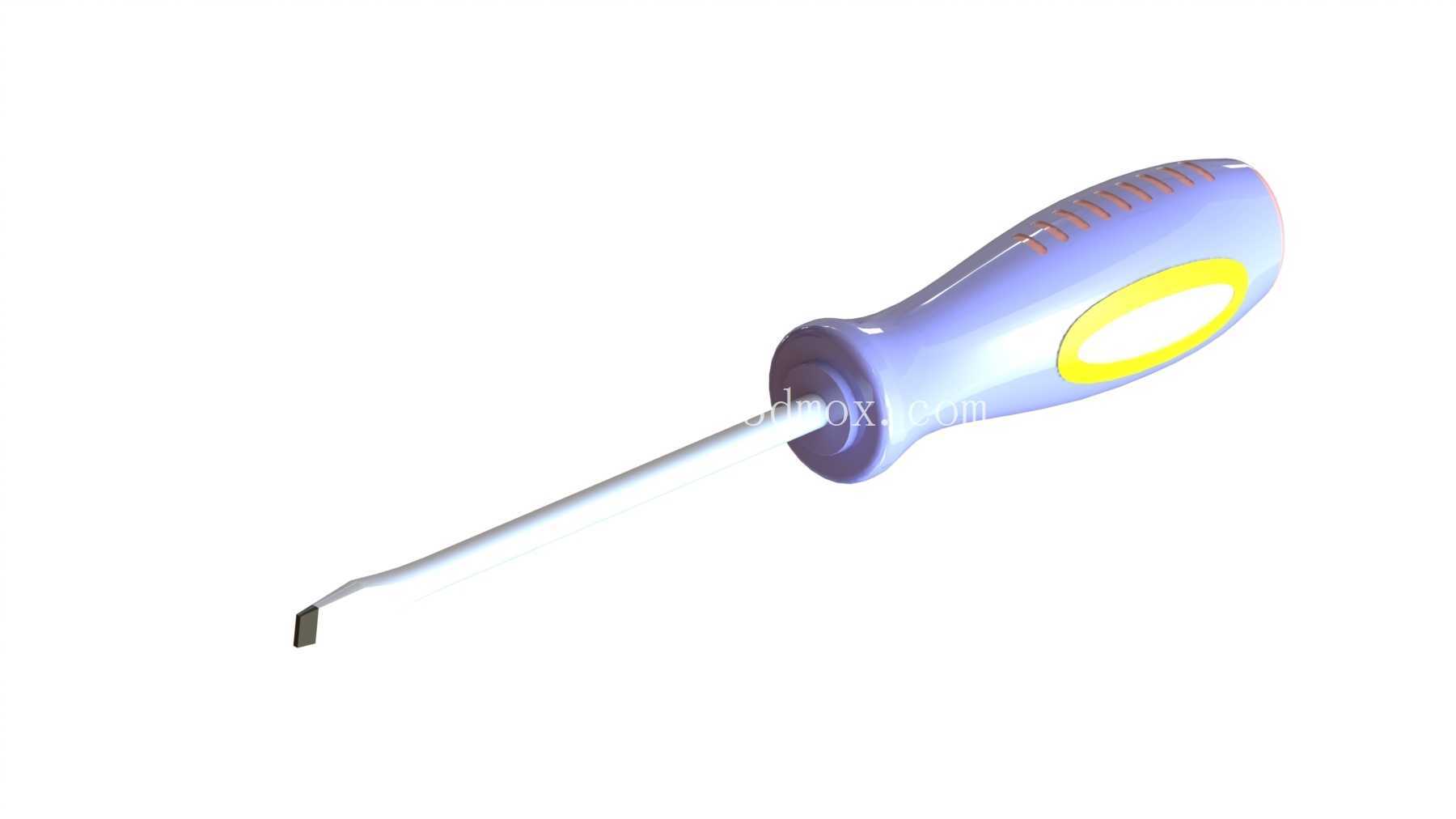

　　手柄部分是该模型表现的重点。外形采用饱满的椭球式握持体，前端收窄形成与刀杆衔接的颈部，后端圆润封闭，符合手掌抓握时的包络轮廓。柄身表面设置多道斜向浅槽，既可以作为视觉识别特征，也能在掌心出汗或沾有少量油污时增加摩擦阻力。手柄侧面嵌入椭圆形高亮区域，该区域在真实产品中可采用软硬胶双色成型或局部贴片工艺，形成区别于主体紫色橡塑材料的触感区。较软的外层材料能够提升握持稳定性，内部刚性芯部则负责与刀杆牢固连接，避免大扭矩下出现杆部转动或松脱。

　　结构设计上，刀杆不应仅靠外观贴合插入手柄，工程实现时通常需要在柄体内部设置多边形截面、滚花、挡肩或注塑包埋结构，使金属杆与橡塑手柄之间形成抗扭连接。模型中手柄前端的环形过渡区可对应实际产品中的加强衬套或包胶收口位置，该区域承受拧紧时的集中应力，圆角过小容易造成材料开裂，过渡过长又会减小有效刀杆长度。柄尾采用圆钝形态，避免快速旋拧时掌心压痛点，同时也便于在狭小空间内用手掌推压。

　　外形边界方面，该工具整体为细长回转类零件，主要占用空间沿刀杆轴线方向展开。手柄最大直径决定手掌握持尺寸，需兼顾成年人手型和工具包收纳宽度；刀杆伸出长度决定可达深度，但过长会降低对偏斜载荷的抵抗能力，使用时若刀头与螺钉槽不同轴，杆部会受到附加弯曲作用。将该模型放入装配场景时，应预留手部旋转半径，尤其柄尾和柄身最大轮廓处要与周边工件、线槽、管路和防护板保持间隙。竖直放置于工具挂板时，可通过柄尾或刀杆中段定位；水平放入抽屉时，应避免刀头与精密加工面直接碰撞。

　　三维建模过程中，刀杆可通过回转体与端部拉伸切削组合完成，楔形刀头需保证两侧面平行、端部厚度均匀，并在与杆身交接处保留平滑过渡。手柄适合采用曲面放样方式建立主体，再对防滑浅槽进行阵列切除或包覆凸起，侧面椭圆嵌件通过独立实体与柄身做布尔组合，便于后续分配不同材质。渲染时金属杆部应体现连续高光和端部磨削质感，橡塑柄部采用低光泽微粗糙表面，嵌件区域可提高反光度以突出双色结构。这样处理后，模型不仅能表达螺丝刀的外观形态，也能清晰反映手动五金工具在握持、传扭、可达性和收纳边界上的工程设计要点。
