国际象棋兵棋子实体造型结构

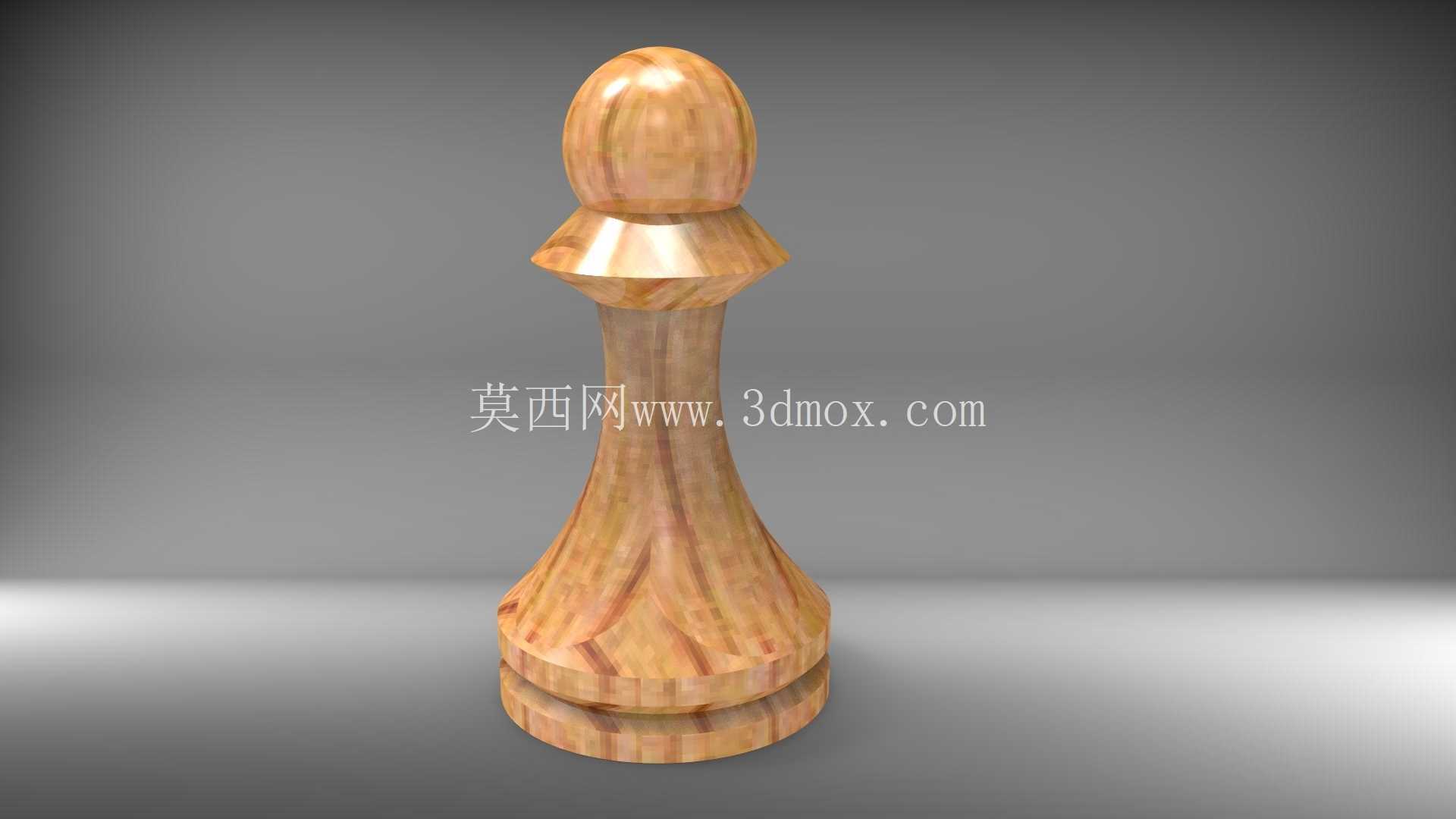

　　这个棋子造型以国际象棋中的兵为对象，整体采用典型回转体结构完成，适合用于棋具开发、桌面文创摆件、教学演示件以及小型数控加工或3D打印样件的前期结构验证。棋子在视觉上保持传统兵棋的识别特征：底部为稳定承托座，中部为逐渐收束再外扩的柱身，上部设置环形肩台，顶端以球形头部收束。各段轮廓连续过渡，没有复杂装配关系，单件即可成型，便于在实际制作中控制加工路径、成型方向和后处理工作量。

　　从使用场景看，这类棋子不仅服务于标准棋盘对弈，也常被用于主题展示、品牌礼品、儿童棋类教具和桌游配件。若作为实体棋具，底部需要承担频繁拿取、摆放和轻微碰撞带来的接触载荷，因此底座直径不能过小，底面应保持平整，并可在底面增加浅槽或粘贴柔性垫片，以减少棋盘表面磨损和滑动噪声。若作为展示摆件，则可在保持轮廓比例的同时放大高度，使肩部、颈部和球头的光影过渡更加明显，增强陈列效果。

　　结构设计上，底座采用多层圆环台阶形成视觉重心。最下端接触面直径最大，向上通过若干同心圆环逐步收窄，既增加棋子放置时的稳定感，也让底部在侧光下具有清晰层次。底座与柱身之间采用平滑曲面连接，避免尖锐转角造成应力集中。柱身从底座向上先收窄形成腰部，再向肩部扩展，这种轮廓符合手握习惯：手指捏住中下部时，曲面能够提供自然支撑，拿取时不易滑脱。肩部圆盘承担区分头部与身体的作用，其外径小于底座、大于颈部，使棋子在棋盘上具有明确的剪影轮廓。

　　顶端球头是兵棋子最容易识别的部分。球体与下方短颈相接时，需要控制相接位置的切线关系，不能直接形成突兀的直角交线。实际建模中可先绘制半剖面轮廓，再通过旋转特征生成主体；球头、肩台、柱身和底座均可纳入同一回转草图，通过多段圆弧与样条线约束连续性。底座上的环槽可采用回转切除方式形成，环槽宽度和深度宜保持较小比例，过深会增加成型时的支撑难度，过宽则会削弱底部厚重感。

　　外形尺寸方面，常规棋具中的兵棋子高度通常低于车、马、象、后、王等棋子，以维持整套棋子的等级层次。若以桌面实棋为目标，底座直径应与棋盘格边长协调，通常占据单格宽度的一部分，保证相邻棋子摆放后互不干涉。棋子总高与底座直径之间需要保持稳定比例，头部过重或底座过窄都会降低站立稳定性。重心应落在底座投影范围内，并尽量靠下，因此底部实体不宜过度掏空；若采用打印制作，内部填充密度可在底座区域适当提高，颈部和球头按外观需求设置即可。

　　安装边界并不涉及机械紧固件，但棋子与棋盘、包装和收纳格存在明确配合关系。底面需要限制平面度，避免环形底边翘曲导致晃动；最大外径由底座决定，包装分格或收纳盒孔位应按底座外圆预留间隙。肩部圆盘虽然直径小于底座，但在多枚棋子并排收纳时也可能成为干涉部位，格间距应同时校核肩部轮廓。球头为最高点，堆叠包装时不能直接受压，宜采用独立格位或带隔板的内衬。

　　从成型工艺看，回转外形对车削加工很友好，棒料经车床仿形即可得到连续曲面，环槽部分可通过切槽刀完成；若采用增材制造，竖直摆放能够让轮廓层纹沿圆周分布，后期抛光量较小，但球头下方和肩台底面可能需要少量支撑。注塑量产时，应避免深而窄的封闭凹槽，环槽需考虑拔模斜度，底面可设置轻微圆角以改善材料填充。表面处理可根据用途选择哑光、烤漆、木纹或金属质感，但无论采用哪种外观，棋子之间的识别仍主要依靠轮廓比例，因此肩部宽度、颈部收束和球头尺寸不宜被装饰细节掩盖。

　　在三维建模阶段，还应关注棋子倒置、侧放和批量阵列时的空间占用。棋盘上单个棋子的占用范围以底座圆为基准，手部取放空间则需包含肩部和球头外廓。对于教学或展示用模型，可在不改变外部轮廓的前提下拆分底座、柱身和头部，用于演示旋转成型、曲面连续性和重心控制；对于实际棋具，则更适合保持一体结构，以提高耐用性并减少装配间隙。整体而言，该造型结构简洁、边界清晰、工艺适应性强，能够在棋具产品开发和小型实体造型训练中提供直接参考。
