这套曲柄滑块机构是机械原理课程与自动化设备中最常见的平面连杆传动形式,核心作用是把旋转运动与直线往复运动进行双向转换。在实际工程里,这类结构大量出现在冲压设备的送料端、小型压力机的滑块驱动、活塞式压缩机的曲柄连杆端、往复泵以及各类需要周期性直线推拉动作的工装夹具上。建模时先从运动副关系入手:回转曲柄绕固定铰点做整周转动,通过连杆把偏心回转半径传递给滑块,滑块被约束在水平导轨槽内,只能沿单一方向做往复直线运动,整个运动链由转动副和移动副串联构成,属于典型的单自由度平面机构。

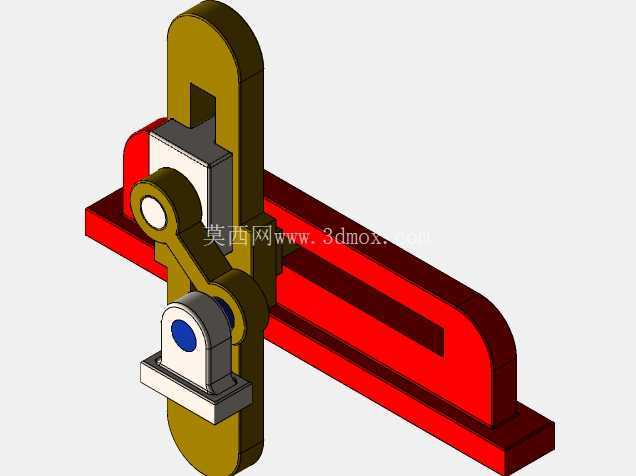

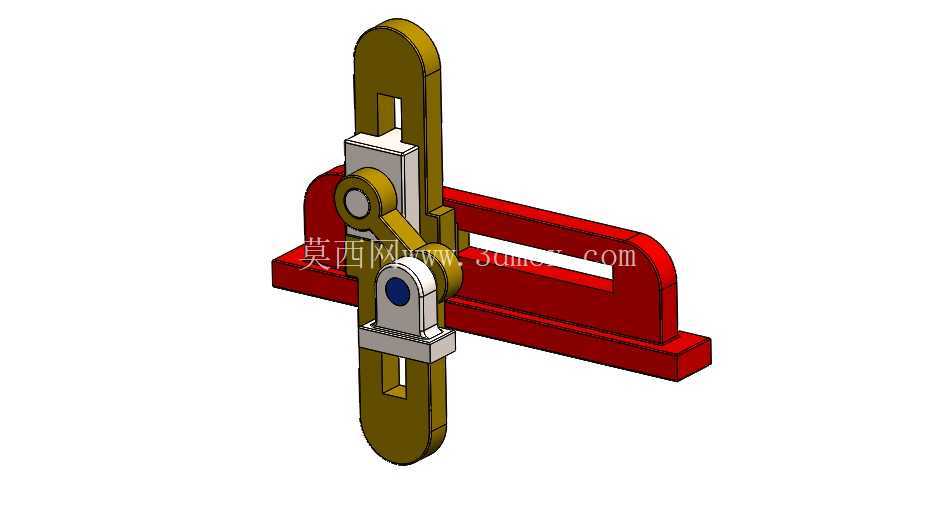

从结构组成看,模型包含固定机架、带导轨槽的底座、回转曲柄盘、中间连杆以及沿导轨滑动的滑块体。机架部分采用立式支撑板与水平长导轨一体化布置,导轨槽截面为矩形导向,能够承受滑块往复过程中的侧向分力;曲柄端设置偏心销孔,偏心距直接决定滑块的行程,行程长度约为曲柄半径的两倍,这是选型和校核时首先要锁定的参数。连杆两端分别通过销轴与曲柄、滑块铰接,杆长与曲柄半径的配比会影响滑块的速度特性和压力角变化——杆长越短,滑块运动的急回特性越明显,侧向力也越大;杆长加长则运动趋于平缓,但整体外形尺寸随之增加。
设计思路上优先保证传动角处于合理区间。曲柄滑块在运动到极限位置附近时,连杆与滑块运动方向的夹角直接影响有效推力,夹角过大会导致导轨侧向载荷激增、磨损加快,因此建模阶段需要反复核对各铰点中心距,确保在整个行程内压力角不超出许用范围。导轨与滑块的配合采用间隙配合导向,配合面预留润滑与装配余量,避免往复运动中出现卡滞。销轴铰接处均设计了同轴的轴套或凸台定位,保证转动灵活且轴向不窜动。
外形尺寸与安装边界方面,水平导轨沿滑块运动方向延伸,长度需覆盖滑块全行程并在两端留出机械限位余量,防止滑块越程冲出;立式机架高度方向要容纳曲柄整周回转的包络圆,曲柄盘旋转时其外圆不得与机架、导轨发生干涉。安装时底座通过底面或侧缘的固定面与设备主机架连接,铰点中心高需与被驱动部件的受力中心线对齐,避免产生附加弯矩。

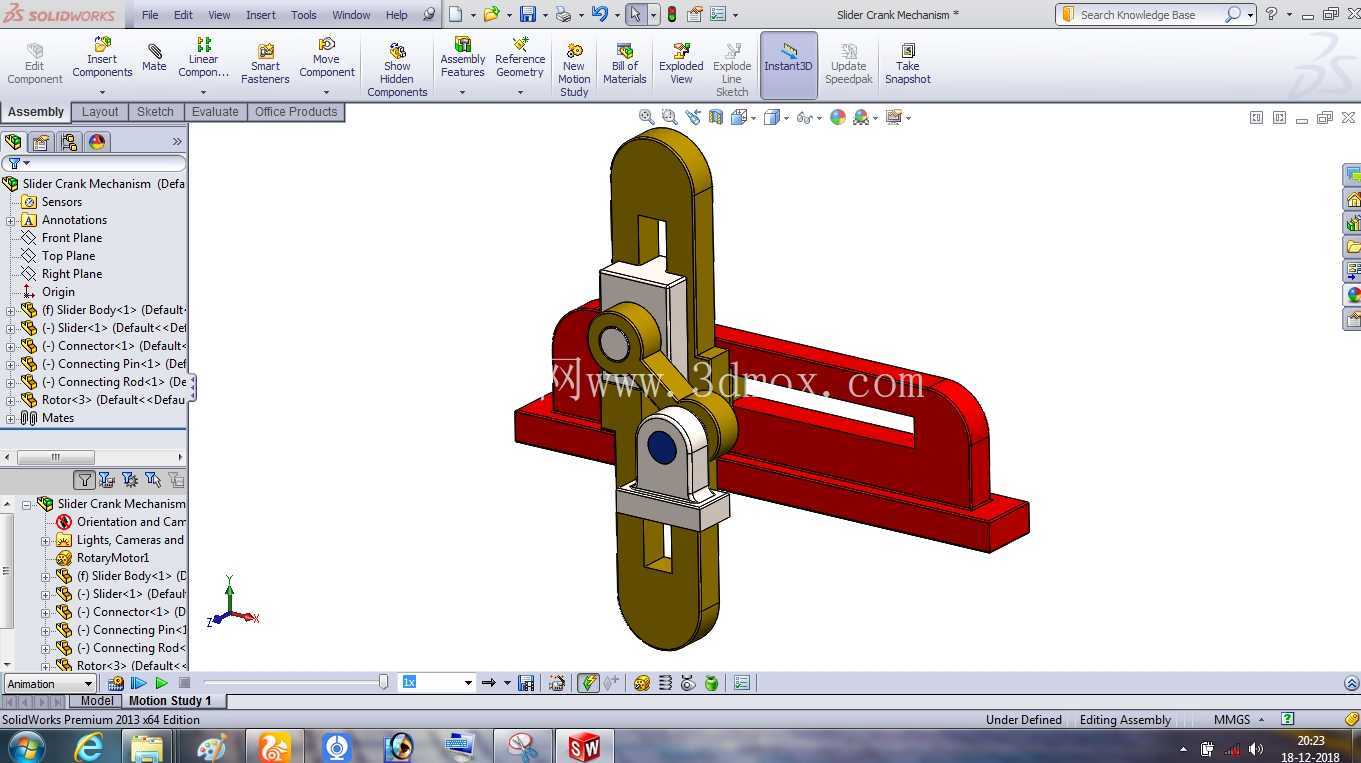

运动特性上,滑块在曲柄一转内完成一次往复,靠近曲柄回转中心连线的两端位置速度降为零,即前后止点,中间位置速度达到峰值,这种非匀速运动规律在送料、冲压工况中可利用急回特性提高空回程效率。建模过程中对各零件进行了装配约束与干涉检查,转动副保留同轴与贴合关系,移动副限定滑块沿导轨方向的自由度,驱动曲柄旋转即可直观呈现整套机构的运动轨迹与传力路径,便于进行运动学分析、行程校核以及后续的动力学仿真,也为同类往复传动装置的结构设计提供了可直接参考的三维布局。
