BMX特技小轮车整车结构三维造型

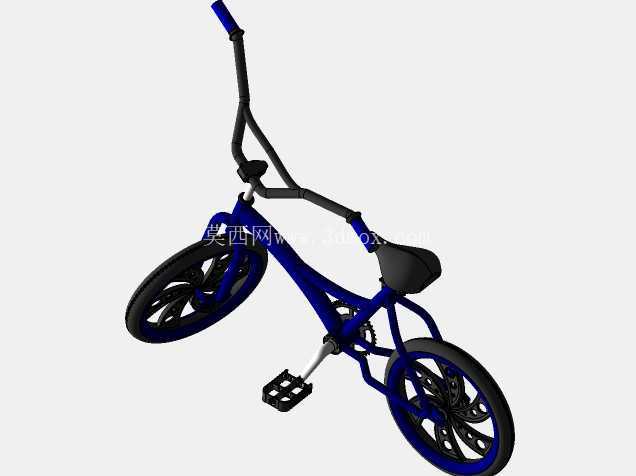

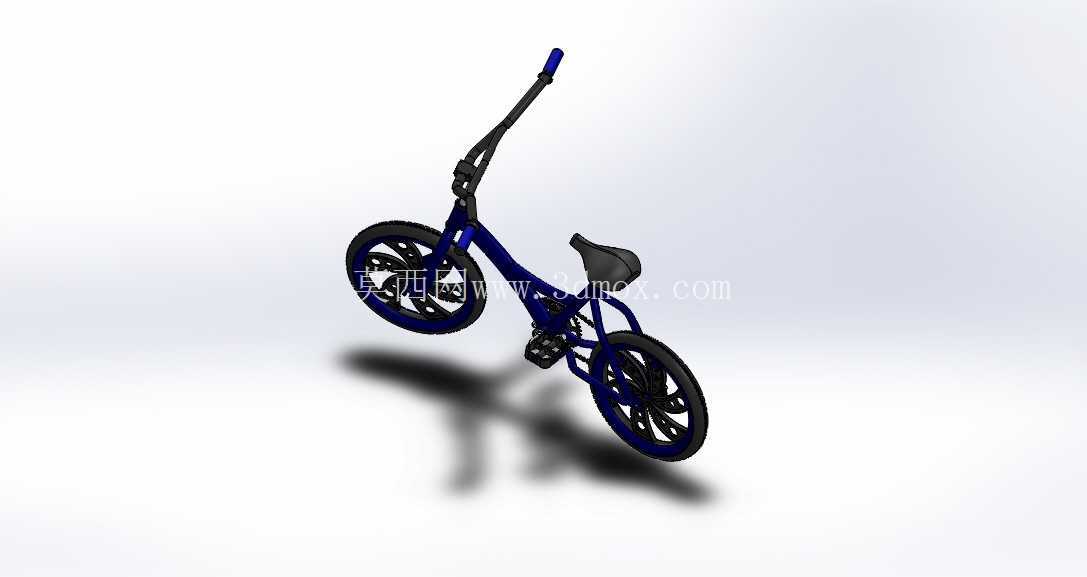

　　这套小轮车三维造型围绕BMX特技骑行场景展开，整车采用紧凑短轴距布局，车架主体以蓝色金属管材搭建，车把、轮圈、座垫与脚踏等外露功能件分别按黑色硬质件处理，整体外观还原街头特技自行车的典型比例。建模过程中先确定前后轮接地点与中轴位置，再向上延伸出立管、上管、下管和后叉，使车架三角区在承受跳跃落地冲击时具备较直接的传力路径。车把部分采用高抬升BMX把立结构，把横宽度明显大于普通通勤车，便于在豚跳、转把、后轮滑等动作中获得更大的操控力矩；把套末端保留金属堵头边界，前叉与碗组之间保留转动间隙，避免转向运动在装配中发生干涉。

　　轮组是该类车型受力最频繁的部位。模型中前后轮均采用小直径厚胎方案，轮圈、辐条式支撑和轮胎外轮廓分层表达，胎面与地面接触宽度较大，能够在硬质场地、坡道边缘和街式道具上提供稳定支撑。后轮靠近飞轮与链条区域，齿盘、链条、曲柄和脚踏组成独立传动子装配；脚踏采用带防滑钉的平板结构，踩踏面与曲柄末端的相对位置按骑行者脚位布置，便于在动作中快速脱脚与重新定位。座垫尺寸偏小且位置偏低，主要承担短暂支撑和动作接触作用，并不像休闲自行车那样承担长时间坐姿载荷。

　　从安装边界看，整车宽度主要受车把和脚踏外伸量控制，长度由前轮前缘到后轮后缘决定，高度方向最高点为把套顶端。车架管径、叉腿间距、轮轴同心度、链条张紧段以及曲柄回转空间均需要在三维环境中连续检查。尤其在后叉与后轮之间，需兼顾轮胎摆动、拆装空间和链条线；在中轴区域，曲柄旋转时不能与下管、链支叉发生擦碰；在前轮转向极限位置，轮胎与叉肩、车架头管之间也要保留安全间隙。

　　设计思路上，BMX小轮车并不追求高速巡航的舒适性，而是强调侧向刚性、冲击耐受和动作可控性。因此车架线条短而有力，关节节点集中，零部件数量相对精简，但每个外露件都与骑行动作直接相关。车把高抬可以让骑手在拉起车头时获得更直立的姿态；短尾后叉使后轮更容易进入抬升状态；厚实轮胎和宽轮距则提升落地稳定性。座管外露长度较短，避免在大幅度倾斜、磨杆或转体动作中与场地道具碰撞。

　　在结构建模表达上，可将整车拆分为车架焊接总成、前叉转向总成、前后轮总成、传动总成、座垫总成和把横控制总成。车架管材相交处按连续焊缝区域处理，头管、中轴壳和后叉钩爪作为关键受力节点保留较厚实体边界；轮轴、螺母、垫圈等小件虽不复杂，却决定了装配关系是否完整。通过三维剖切和运动检查，可以直观看到链条环绕齿盘与飞轮的包角、脚踏绕中轴的回转半径，以及车轮在转向时的扫掠范围。

　　这类模型适用于自行车结构设计学习、特技车零部件布置校核、骑行装备展示以及机械装配训练。对于从业者而言，重点不在复杂曲面数量，而在于理解短轴距自行车如何通过车架几何、轮组位置、把立高度和传动布局共同影响操控特性。落地冲击载荷会沿轮胎、轮圈、轴皮、叉腿和车架节点传递，踩踏载荷则通过曲柄、中轴、链条和后轮形成闭环；建模时把这些力流路径表达清楚，后续再进行管材壁厚、焊接节点强度或零件轻量化评估时，就有了可靠的几何基础。
