山地自行车轮组辐条轮辋装配结构

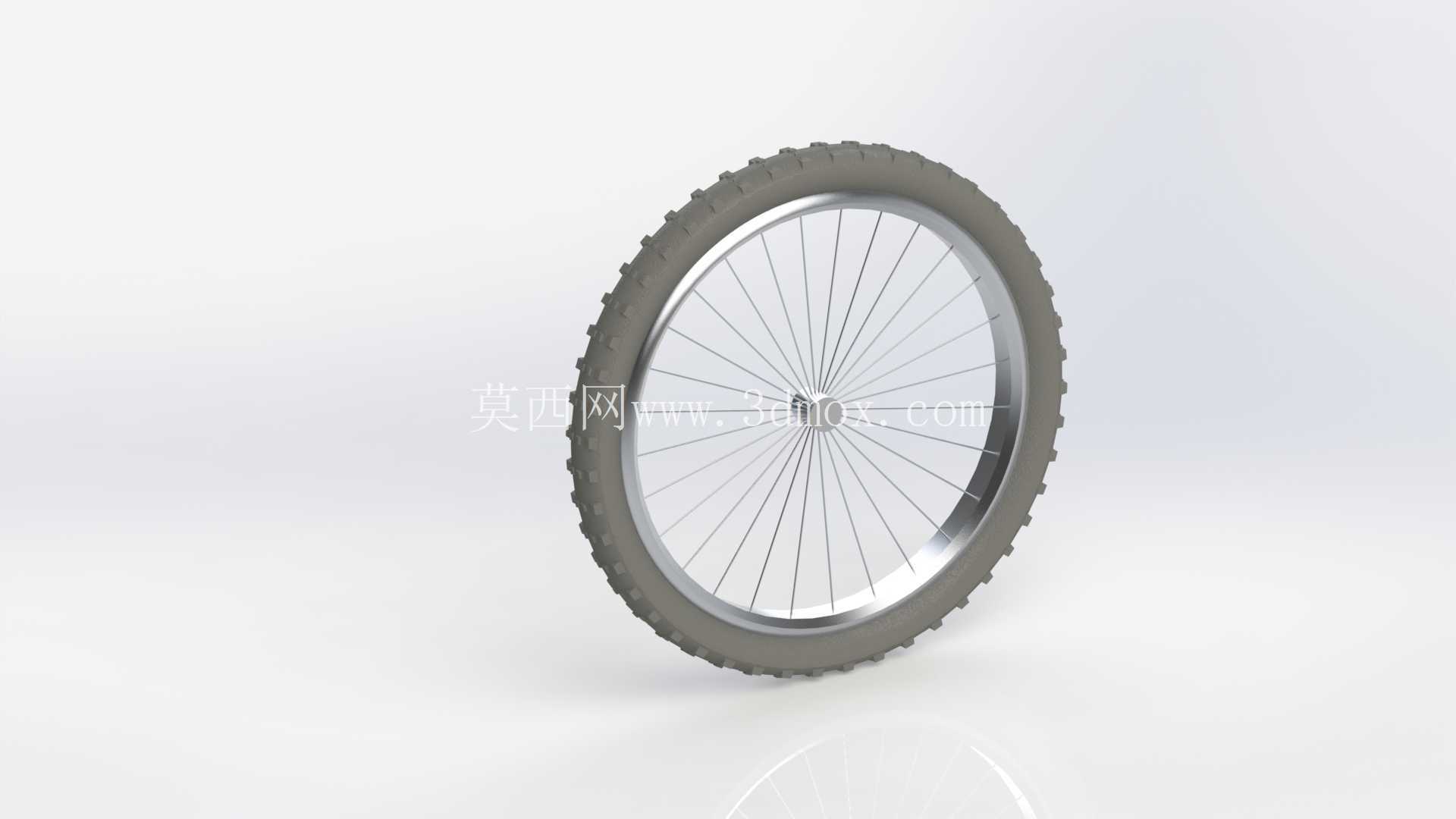

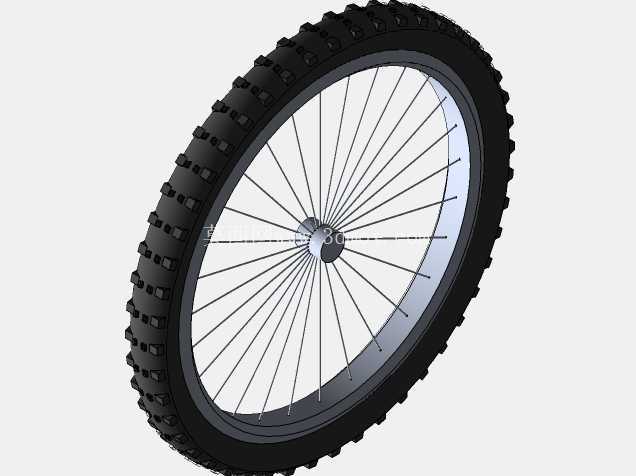

　　轮组作为自行车行走系统中直接承载、导向与传递路面反馈的核心部件，其三维装配建模需要把外胎、轮辋、辐条、花鼓、安装边界和运动干涉关系统一考虑。该模型呈现的是一套山地取向自行车前轮的完整轮组形态，胎面采用块状花纹，轮辋通过多根细辐条与中心花鼓连接，整体结构适合用于整车概念设计、骑行装备开发、运动器材结构校核以及教学演示。

　　从实际使用场景看，这类车轮主要面对城市铺装路、郊野土路、碎石路面和轻度越野路径。轮胎外圈的凸起花纹并非装饰特征，而是为了在松软或湿滑路面增加咬合边缘，使车轮在转向、制动和加速时能够把接触力分散到更多胎块上。相比光滑公路胎，块状胎纹在泥土、落叶、沙砾覆盖层中更容易切入表层，降低侧向滑移风险；但在硬质路面上，花纹块也会带来更大的滚动阻力和噪声，因此建模时保留胎纹高度、节距和侧壁过渡，有助于后续评估不同路况下的外观比例与装配关系。

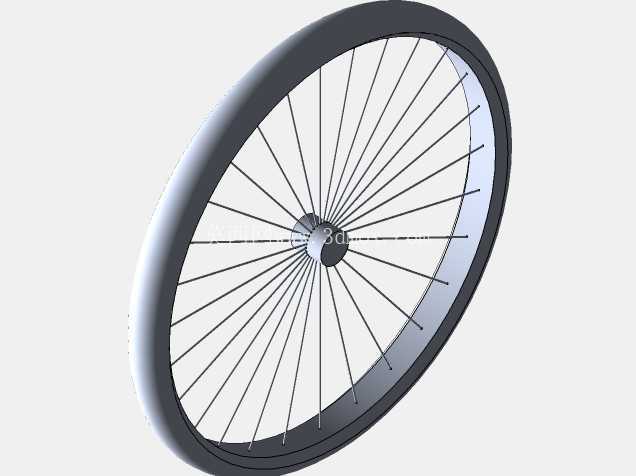

　　轮辋部分采用薄壁环形截面思路，外缘为轮胎提供安装支撑，内缘则通过辐条孔位与辐条形成张力连接。轮辋截面不能只按视觉圆环处理，实际结构中需要关注胎圈落座区域、侧壁支撑高度以及轮辋宽度与轮胎宽度的匹配。轮胎装到轮辋上以后，内胎或无内胎系统在充气压力作用下会把胎圈压紧在轮辋钩边或钩槽结构内，若轮辋宽度过窄，轮胎断面会被拉高，转向响应变迟钝；若过宽，则胎侧支撑形态改变，接地面积和舒适性都会受到影响。三维模型中将轮胎与轮辋保持同轴关系，能够直观检查胎唇、轮辋外缘和刹车区域之间的空间位置。

　　辐条布局是该轮组最明显的结构特征。多根辐条从中心花鼓法兰呈放射状延伸至轮辋，形成轻量化的张力轮结构。与实心圆盘轮相比，辐条轮在重量、空气通透、维修更换和冲击适应性方面更适合常规自行车。轮辋受到地面冲击时，载荷并不是由单根辐条独立承担，而是通过整个辐条张力系统传递：受载区域附近的辐条张力发生变化，轮辋局部产生微小挠度，随后由相邻辐条和轮辋截面共同恢复形状。建模时若把每根辐条简化为无粗细的直线，会丢失法兰交叠、交叉方式和端部弯头的空间关系；保留圆柱实体和端部连接位置，更有利于检查花鼓法兰直径、辐条角度以及轮辋孔位分布是否协调。

　　中心花鼓区域是轮组旋转与安装的边界核心。前轮需要通过花鼓轴与前叉叉端连接，轴心线决定了车轮旋转中心，也决定了轮辋径向跳动和端面跳动的基准。设计轮组时，花鼓壳体长度、法兰间距、轴径、锁紧方式和前叉开档尺寸必须一致。若用于碟刹车型，花鼓一端还需预留制动盘安装座，并保证制动盘平面与前叉卡钳位置对齐；若用于圈刹车型，则需关注轮辋制动侧壁与刹车块的接触高度。该模型虽然重点展示车轮外观，但在工程深化时，这些接口都应作为装配约束的基准，而不是后期随意调整的附属特征。

　　外形尺寸方面，自行车轮组通常以标称轮径和轮胎宽度共同描述装配边界。轮径影响整车轴距、五通高度、车把姿态和通过性；轮胎宽度则影响接地面积、避震余量以及前叉、车架后叉之间的间隙。山地车轮在颠簸行程中，轮胎会因气压、载荷和侧向变形产生轮廓变化，若前叉叉腿或车架管路过近，泥污、石块卡入时就可能出现摩擦。三维布置阶段应围绕轮胎最大外廓建立旋转包络，不仅检查静态同轴状态，还要考虑车轮在前后、左右方向的装配公差，以及挡泥板、货架、碟盘、卡钳等附件的避让。

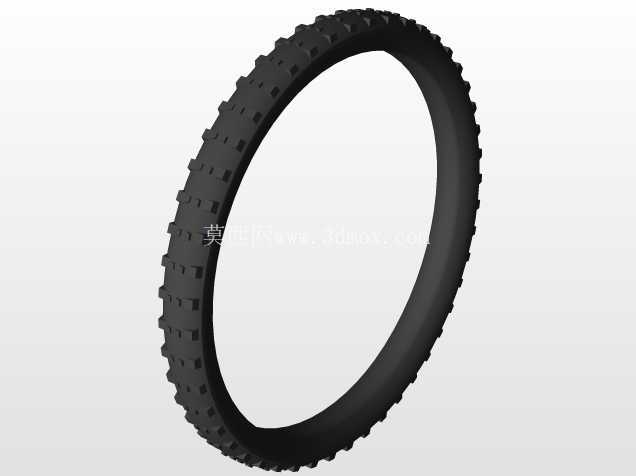

　　轮胎侧壁在模型中承担外胎与轮辋之间的过渡。实际轮胎内部包含帘布层、胎圈钢丝和橡胶复合结构，侧壁需要在充气压力下维持断面形状，同时在过坑、撞击路沿时产生适度挠曲。胎面花纹块与侧壁之间的圆角过渡不能过锐，否则应力集中会让橡胶部件在反复变形中提前出现裂纹。轮辋边缘同样需要圆滑处理，避免装配轮胎时损伤胎圈。对于三维设计者而言，这些细节决定了模型是否能够从外观展示进一步走向结构评审。

　　从装配思路看，轮组建模应先确定花鼓轴心和轮辋中心，再以圆周阵列方式建立辐条孔位和胎纹节距。轮胎属于回转体加花纹阵列特征，轮辋属于薄壁回转截面，辐条则需要根据交叉方式确定每根杆件的起止点。若采用交叉编法，辐条在靠近花鼓区域会形成空间交叠，模型中必须保证杆件之间不发生错误穿透；若采用放射编法，外观更简洁，但驱动和制动时的扭矩传递能力相对有限。前轮主要承受导向与垂向载荷，放射或小角度交叉布置在视觉和重量上都较常见。

　　在整车开发中，轮组还会影响骑行几何。较大轮径能够越过低矮障碍，减小入射角度带来的冲击；较小轮径则使整车更灵活，起步转动惯量更低。轮胎断面越宽，接地斑越长越宽，抓地和缓冲能力增强，但也会增加重量和阻力。把轮组放入整车数字样机后，可以同步检查前叉角度、轮胎间隙、转弯时轮胎与叉腿的关系，以及运输状态下车轮拆卸所需的操作空间。

　　该模型的价值在于把自行车轮最具识别度的外胎花纹、金属轮辋、密集辐条和中心花鼓整合为一个可观察的装配体。对于结构设计人员，它可作为轮组比例、辐条排布和轮胎外廓的参考；对于设备选型人员，可据此判断轮径、胎宽和前叉接口的匹配方向；对于三维建模从业者，也能练习回转件、阵列件、细长杆件和橡胶外观件的协同建模。后续若继续深化，可加入内胎、气嘴、碟刹盘、快拆轴或桶轴等细节，使轮组从外观展示进一步扩展为可用于整车装配校核的机械数字模型。
