星形发动机活塞连杆组件结构设计

　　这套星形发动机活塞连杆组件面向航空活塞动力、小型径向动力装置以及教学拆解演示场景，整套总成覆盖活塞连杆、连杆衬套、活塞销、活塞环、主杆、主杆轴承与铰接杆全部核心运动部件，完整还原星形发动机多缸周向布置下动力传递的典型结构逻辑。

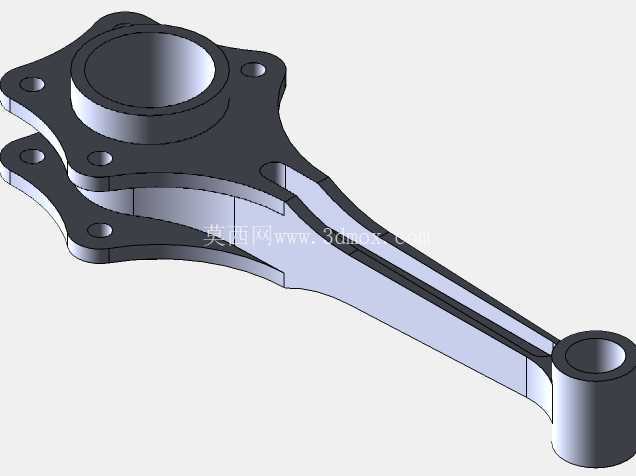

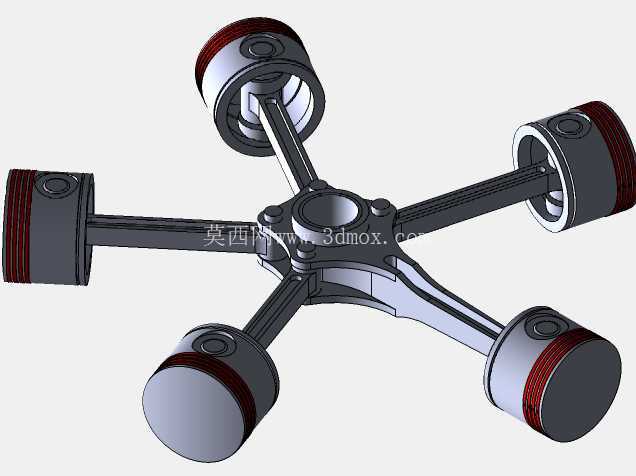

　　从实际装机用途来看，星形发动机的气缸围绕曲轴中心呈圆周均匀排布，每一个气缸内的活塞往复直线运动，都需要通过对应连杆将作用力汇总传递至曲轴曲柄销，最终把活塞的往复运动转化为曲轴的旋转扭矩输出。和直列发动机每根连杆独立挂载曲柄销的布局不同，星形发动机通常采用一根主连杆直接套装在曲柄销上，其余各缸的铰接连杆通过销孔铰接在主杆大头端周向分布的耳座上，这种布局既能在有限的径向空间内容纳多缸连杆，又能让所有气缸的做功冲击力集中传递到同一曲柄销位置，大幅缩短曲轴轴向长度，适配航空发动机对紧凑结构、高功率重量比的核心需求。

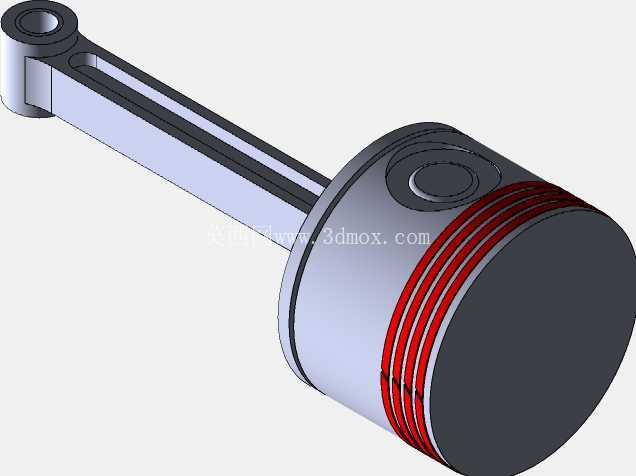

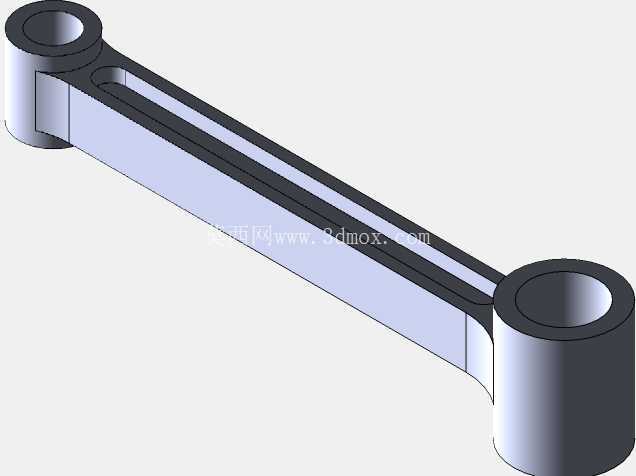

　　组件的功能特性围绕高速往复运动的受力需求展开：连杆杆身采用长条形工字形截面，在保证纵向抗弯、抗扭刚度的前提下尽可能去除非受力区域的材料，降低往复运动惯性力；大小头两端均设计为带贯通孔的圆柱环结构，小头孔用于穿装活塞销，连接活塞内腔的销座，大头孔则根据主杆与铰接杆的分工差异，主杆大头内孔直接与主杆轴承外圈配合，轴承内圈套装曲轴曲柄销，铰接杆大头则加工出同轴销孔，通过铰接销轴与主杆大头外缘的铰接耳座形成转动副。连杆衬套压装在小头孔内部，采用耐磨铜合金材质，避免活塞销与连杆本体钢面直接干摩擦，衬套内孔可存储少量润滑油脂，在活塞销随活塞摆动、相对连杆小头小幅转动的过程中持续形成油膜，降低磨损速率。

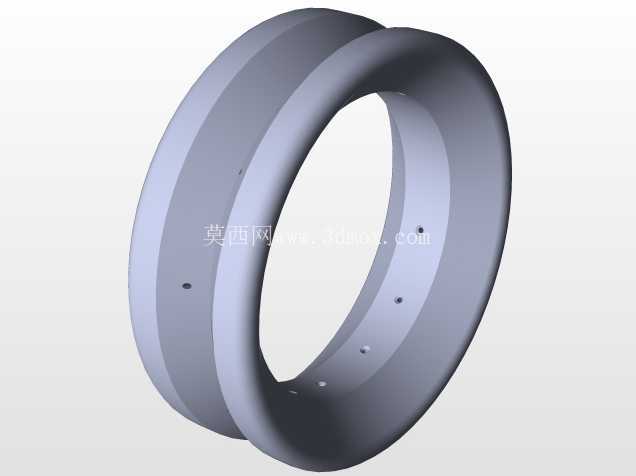

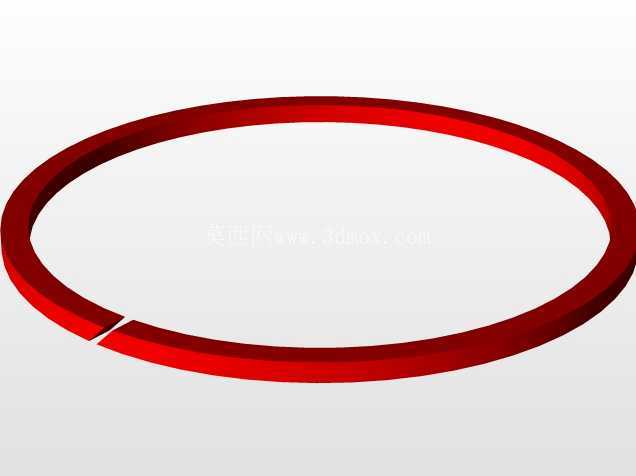

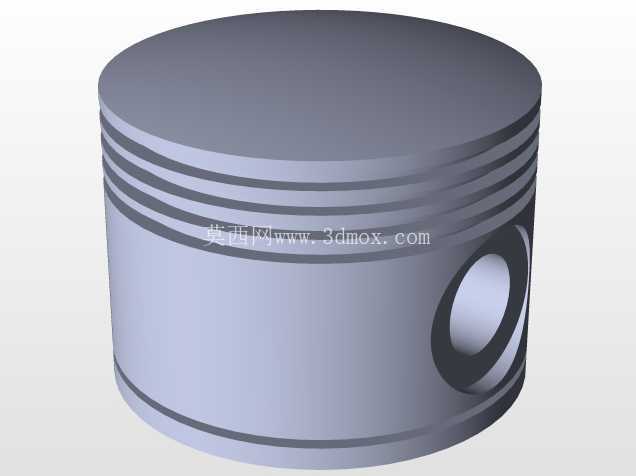

　　活塞部分配套的活塞环分为气环与油环两类，气环依靠自身弹力贴合气缸内壁，密封燃烧室内的高压燃气，避免做功冲程燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞销采用全浮式设计思路，工作状态下活塞销既可以在活塞销座孔内小幅转动，也可以在连杆小头衬套内转动，让销子外周磨损均匀，避免局部偏磨出现早期失效。主杆轴承采用滑动轴承结构，轴瓦表面浇筑减磨合金层，在曲轴高速旋转时依靠压力供油形成动压润滑，承载多缸连杆传递过来的周期性爆发压力，相比滚动轴承更能适应星形发动机大冲击、高转速的工况。

　　设计过程中首先要匹配星形发动机的缸数与排布角度，主杆大头外缘的铰接耳座数量对应其余气缸的总数，相邻耳座之间的周向夹角等于气缸之间的圆心角，保证每一根铰接连杆的长度完全一致，所有活塞到达上止点时的行程相同，发动机各缸压缩比统一。连杆大小头的中心距是核心尺寸参数，直接决定活塞行程，建模时需要严格锁定两孔中心的平行度，避免连杆装缸后出现活塞偏缸、拉缸故障；杆身工字形截面的壁厚需要通过受力仿真校核，既要满足最大爆发压力下的抗弯强度，又要控制连杆整体重量，降低往复惯性力给曲轴带来的附加载荷。

　　安装边界方面，连杆小头连同活塞销、活塞组件装入气缸套筒时，活塞外径与气缸内壁保留规定的配缸间隙，活塞环开口间隙、侧隙都需要符合装配公差；主杆大头剖分面（若采用分体式大头）需要配对加工，螺栓按规定力矩锁紧后保证大头孔圆度，主杆轴承压装后内孔与曲柄销的配合间隙需控制在动压润滑的合理区间，铰接销轴穿入主杆耳座与铰接杆大头孔后，两端通过卡圈轴向限位，保证铰接连杆可以绕销轴灵活摆动，无卡滞、无轴向窜动。整套组件各运动副之间均预留润滑通道，润滑油可通过曲轴内部油道输送至主杆轴承，再经由主杆内部油孔分流到各铰接销轴、连杆小头衬套位置，实现全摩擦副的可靠润滑，适配星形发动机长时间高速运转的使用要求。
