双气门串联活塞单缸动力总成

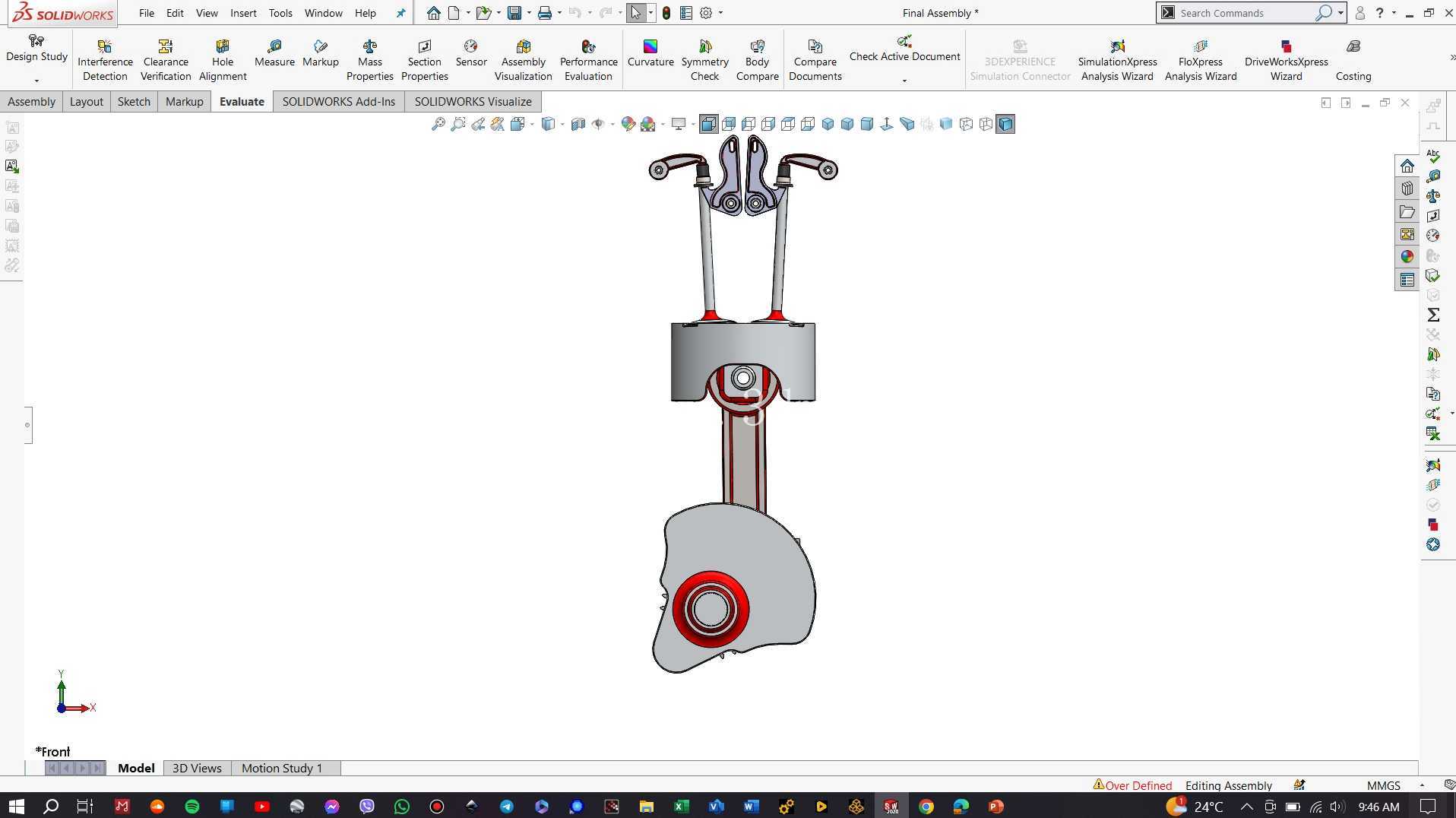

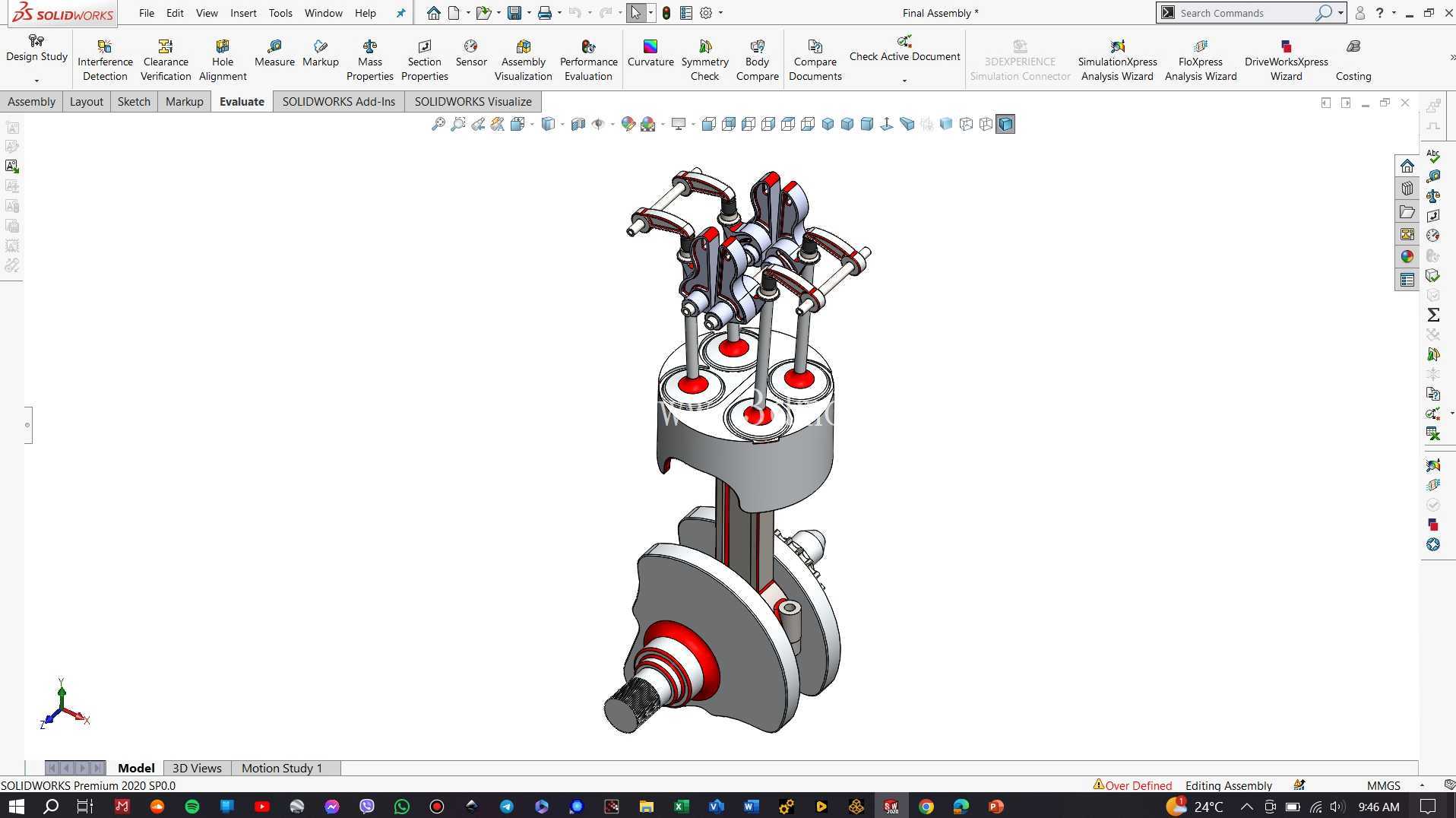

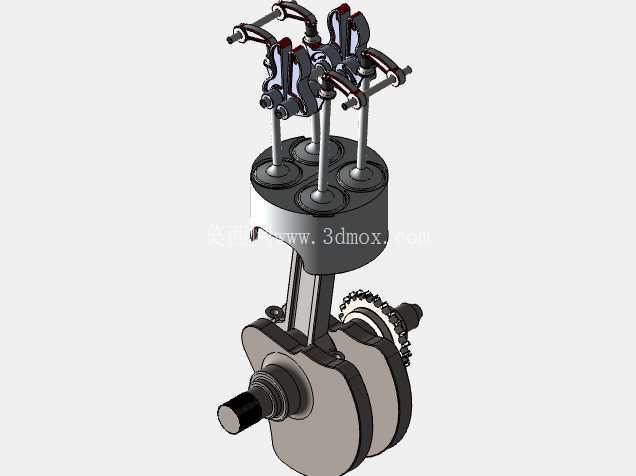

　　这套三维结构围绕单缸动力单元展开，核心呈现曲轴、连杆、活塞、气门传动与正时齿轮之间的装配关系。不同于常见单活塞单缸布局，方案在同一气缸工作链路中布置两组串联活塞，并配合两个气门完成进排气控制，属于面向特殊动力需求的紧凑型结构探索。

　　从实际用途看，这类结构常出现在对扫气效率、燃烧室密封或冲程特性有特殊要求的小型动力装置中。传统摩托车、通用汽油机多采用单活塞配气方案，而串联活塞思路能够在有限缸体空间内改变压缩过程与气流组织方式，为二冲程换气优化、实验教学样机或特种小型设备提供结构参考。模型中可见曲轴端部的平衡重、连杆大头轴承、活塞销以及正时齿轮的相对位置，这些细节直接决定动力输出的平顺性与配气相位。

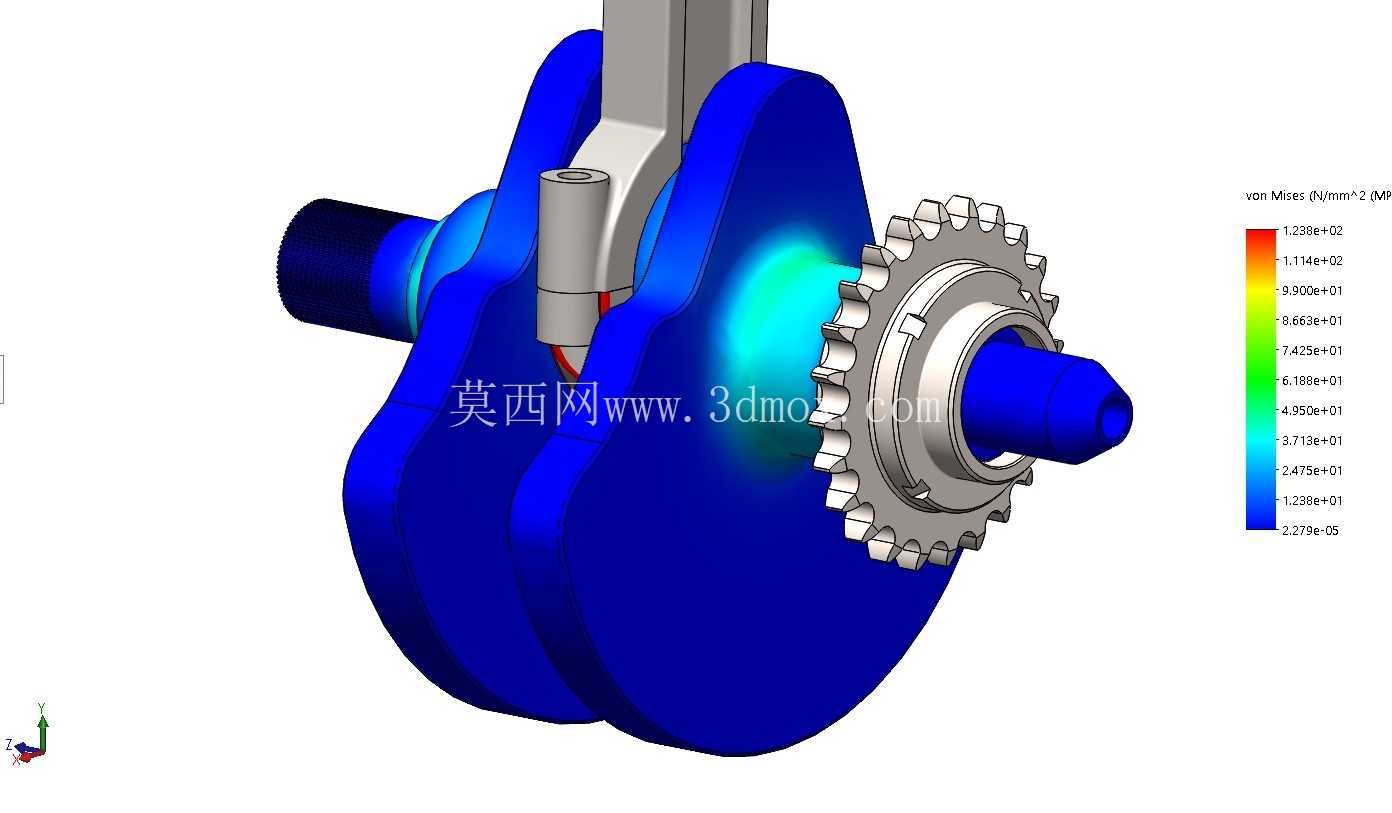

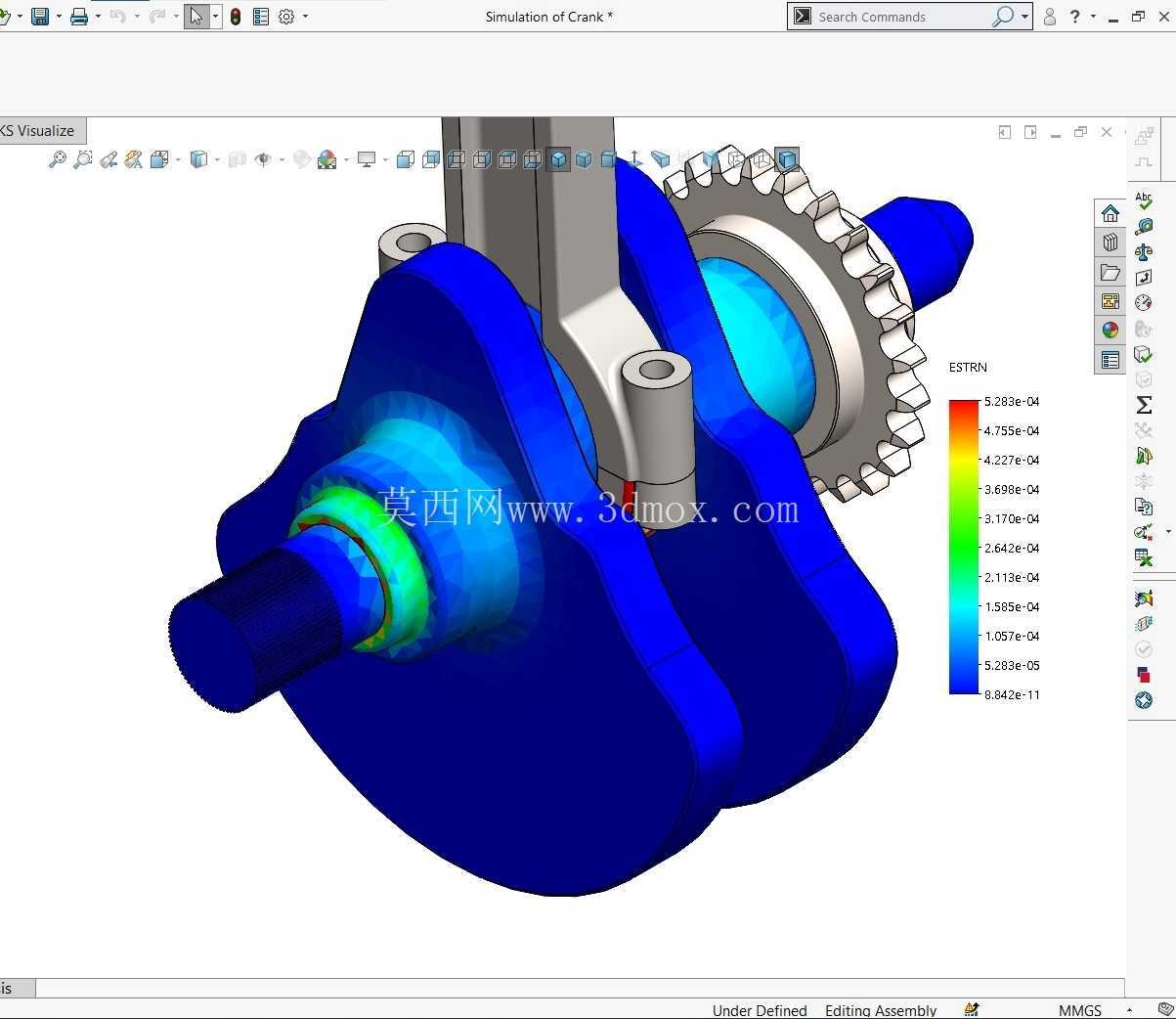

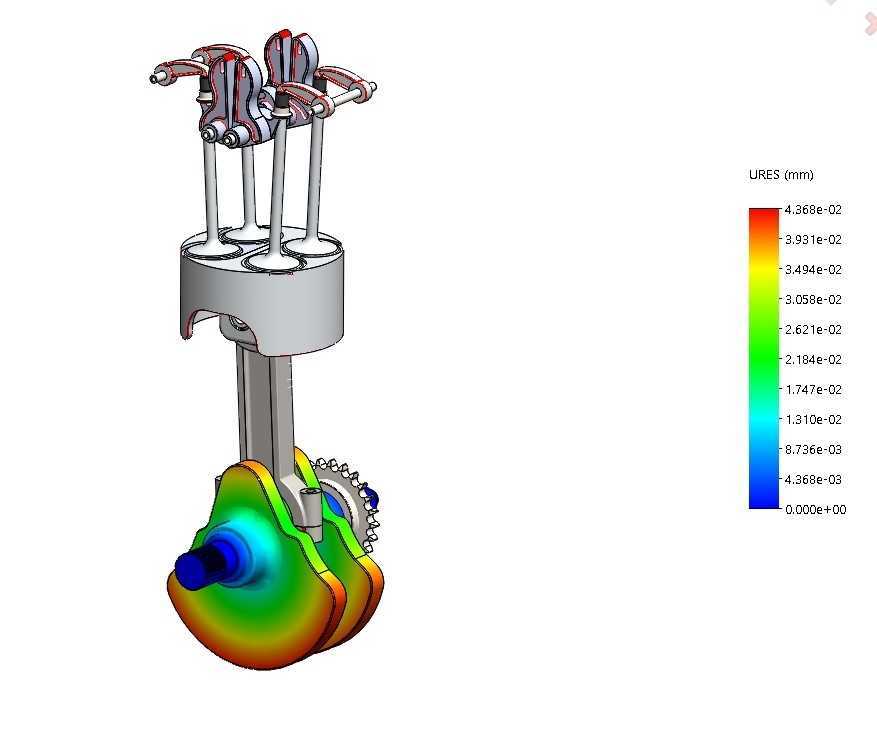

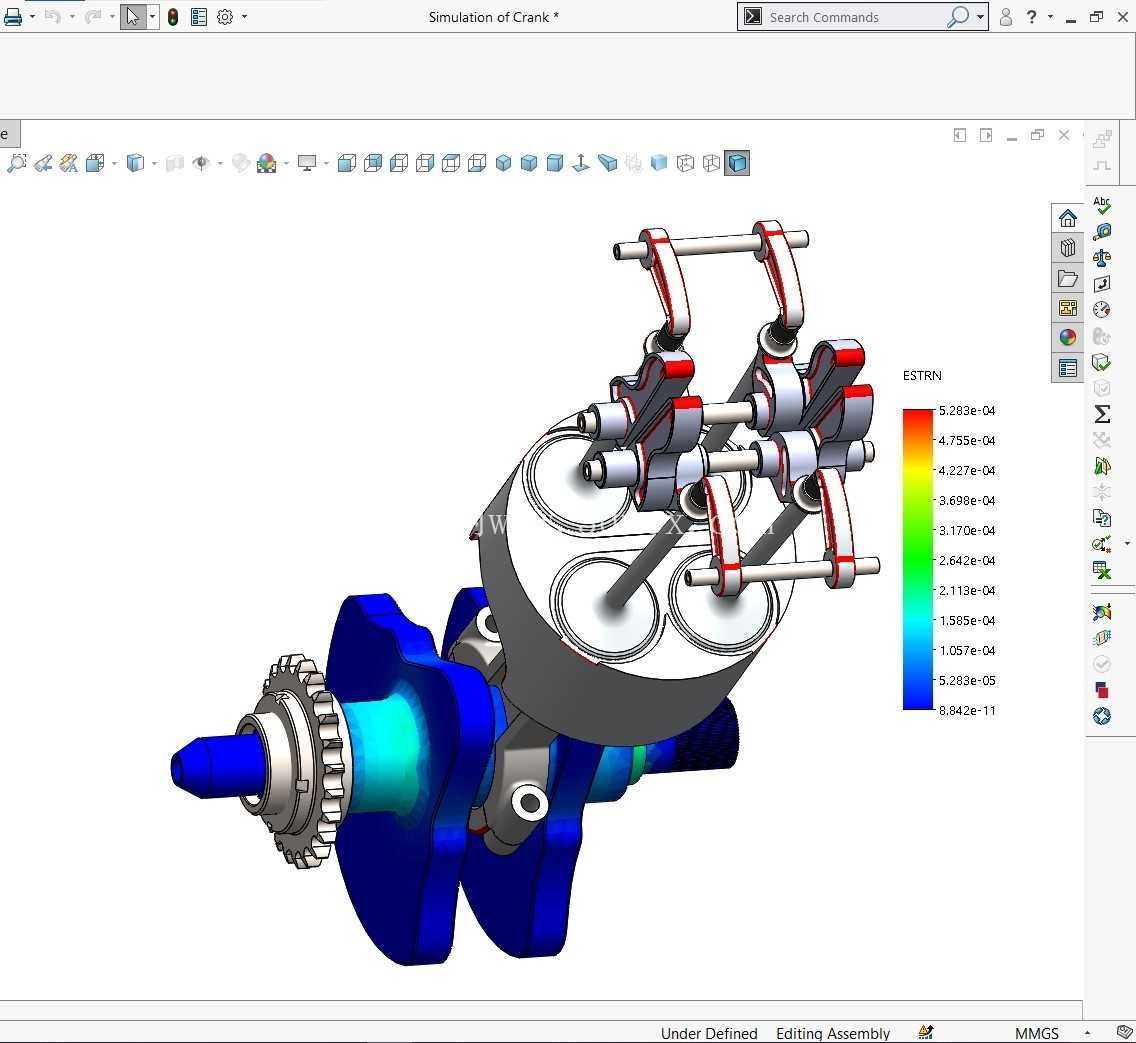

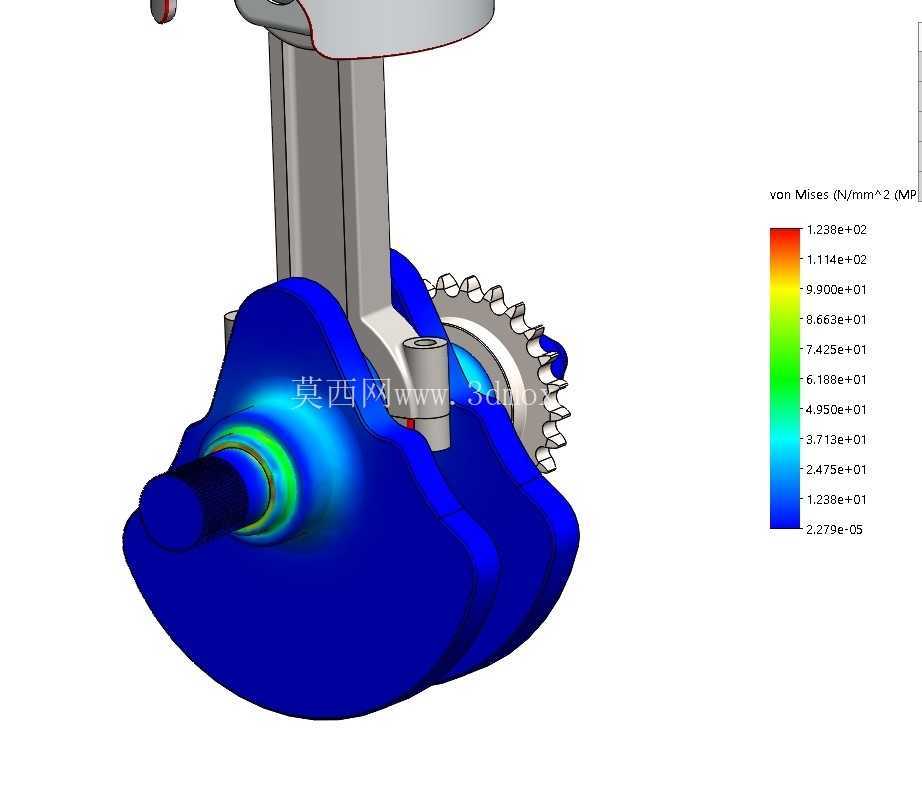

　　建模时首先要抓住运动链的闭合关系：曲轴主轴颈绕缸体轴线旋转，连杆将旋转运动转化为活塞往复运动，齿轮则把曲轴转角传递给气门控制机构。若各回转中心、销孔中心和齿轮节圆位置偏差过大，机构在运动仿真中会出现干涉或卡滞。图中应力云图集中在曲轴轴颈与平衡重过渡区域，说明该处在燃气压力和惯性力反复作用下承受较高弯曲与扭转复合载荷，圆角、轴颈直径和支承跨距需要重点校核。

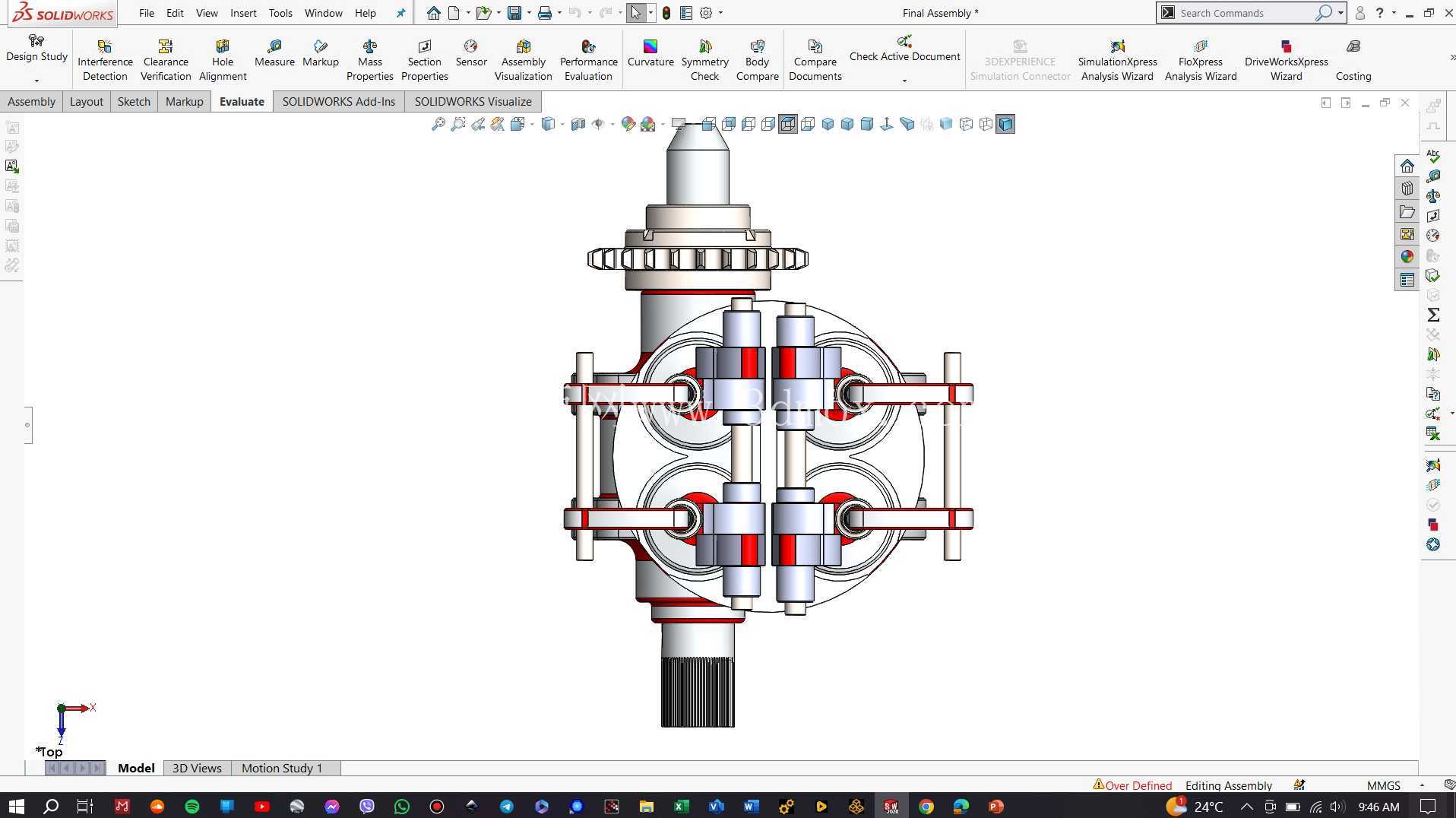

　　外形与安装边界方面，曲轴箱下部形成较大的弧形包容面，用于容纳平衡重旋转轨迹；上部缸体、连杆和气门机构沿竖直方向堆叠，侧面齿轮外伸，需要预留正时齿轮啮合空间和箱盖安装面。布置整机时，不能只看静态外轮廓，还应按曲轴最大回转半径、活塞上止点位置和齿轮齿顶圆包络体检查干涉。轴承孔、缸盖结合面、螺栓孔位以及箱体分型面共同构成装配基准，任何一个基准偏移都会影响密封和运转间隙。

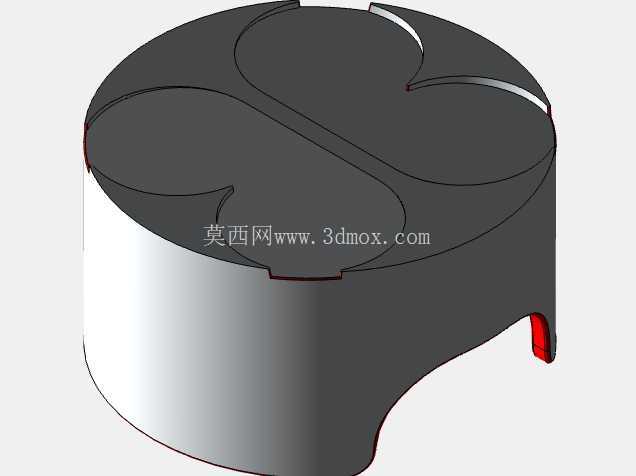

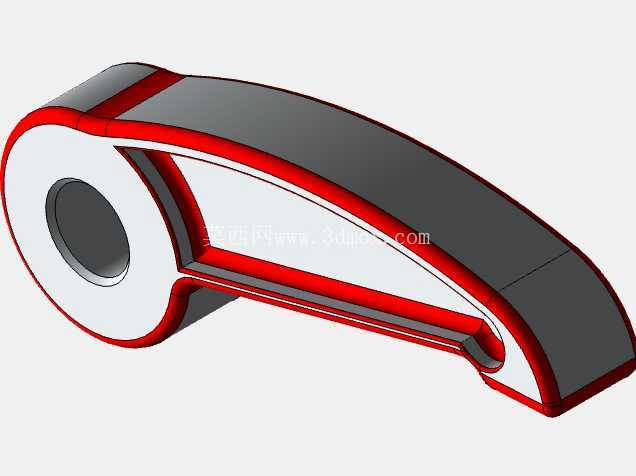

　　功能设计上，双气门结构负责控制进气与排气的开启时刻，串联活塞则改变气缸内工作容积的变化方式。二者配合时，气门升程、活塞运动相位和齿轮传动比必须统一到曲轴转角上分析。活塞环槽、销座、连杆小头衬套以及大头剖分面等部位，既要满足强度要求，也要保证润滑和装配工艺可行。对于结构设计人员而言，该模型的价值不在于直接套用为量产机型，而在于清晰展示复杂单缸机构中运动包络、载荷传递、配气同步和箱体边界之间的约束关系，可用于方案比对、教学演示以及进一步工程细化。
