卡特彼勒设备用trunnion支撑构件

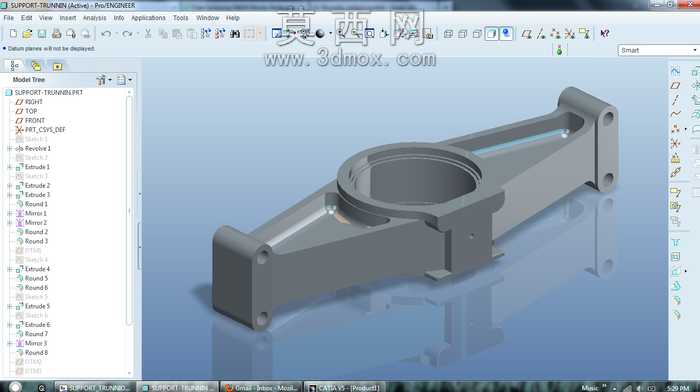

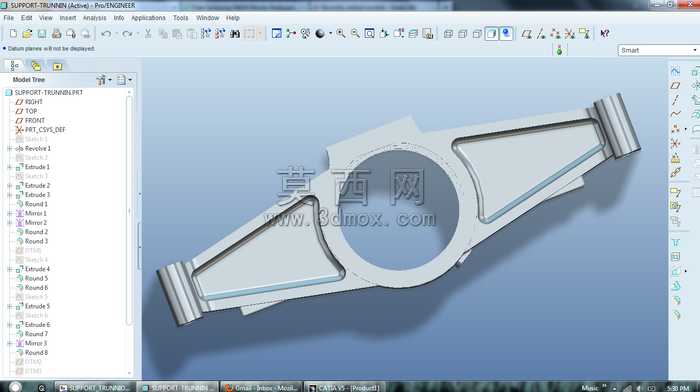

本作品为适配卡特彼勒工程设备的trunnion支撑构件三维建模成果，建模阶段依托Pro/Engineer Wildfire平台完成全参数化特征构建，首先通过草绘绘制构件的核心截面轮廓，精准定位中部环形承托结构的圆心位置与内外径尺寸，确保该环形结构可与配套轴类部件实现精准配合。随后通过拉伸、拔模、倒圆角等基础特征构建两侧对称的支撑臂结构，支撑臂采用渐变式截面设计，从环形基座向两端安装座逐步过渡，在保证结构强度的同时合理控制构件整体重量，两端安装座预留的同轴安装孔严格按照工程装配公差要求设定孔位间距与孔径参数，保障后续装配时可与设备基体实现无偏差对接。建模过程中对构件的加强筋结构做了优化设计，在支撑臂与环形基座的衔接位置设置一体化加强筋，通过筋特征的参数调整匹配不同位置的受力需求，避免应力集中导致的构件失效问题，所有棱边位置均按照工业零件设计规范添加了工艺圆角，既消除加工过程中的锐边安全隐患，也提升了构件的应力分布均匀性。材质渲染阶段采用工程常用的铸钢材质预设，调整材质的金属粗糙度、反光度参数，还原铸钢零件经喷砂处理后的哑光金属质感，同时在渲染场景中添加柔和的环境反射效果，清晰呈现构件的曲面过渡细节与棱边倒角特征。结构设计上充分考虑工程设备的重载工况，对环形承托结构的壁厚做了针对性加厚处理，支撑臂内部采用等强度梁结构设计，在不额外增加构件重量的前提下最大化提升结构抗扭、抗弯性能，安装孔位置预设了沉头结构，可容纳紧固件头部保证装配后表面平整，整个建模过程严格遵循机械设计的工艺性要求，所有特征均可映射到实际铸造、机加工工序，模型具备完整的特征树结构，可根据实际装配需求快速调整尺寸参数，适配不同型号的工程设备安装要求，完成的模型可直接用于后续的工程装配仿真、有限元受力分析以及加工工艺编制工作。
