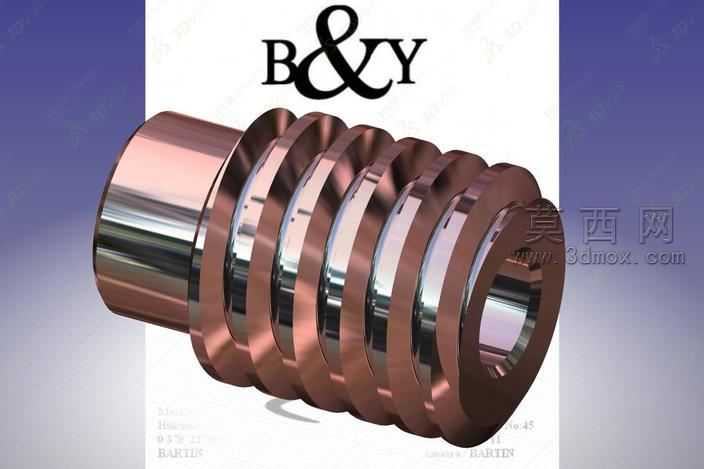

本作品为传动用铜质蜗杆的三维建模设计,建模过程严格遵循机械传动零件的设计规范,首先通过草图绘制确定蜗杆的轴向基准与径向尺寸,精准定位两端安装轴颈的直径、长度公差基准,再通过螺旋线扫描生成蜗杆的齿形结构,对齿顶高、齿根高、齿距等核心参数进行反复校核,确保齿形轮廓符合啮合传动的几何要求,避免后续装配出现干涉问题。建模阶段对蜗杆的内孔安装结构做了细节处理,内孔的键槽定位尺寸与轴颈的同轴度约束完全按照机械加工的工艺要求设置,保证模型可以直接导出工程图用于生产加工参考。材质渲染阶段选用了铜合金材质,调整材质的金属度、粗糙度与反射参数,还原出铜质零件经精加工后的金属光泽,齿面部分做了高光处理,模拟磨削加工后的光滑表面质感,两端轴颈的圆柱面也通过光影调整体现出精密加工的圆柱度效果,整体渲染效果真实还原了零件加工完成后的实物状态。结构设计上充分考虑蜗杆的传动受力特性,齿根部分做了合理的圆角过渡,避免应力集中导致的零件失效,两端轴肩的定位尺寸经过优化,既满足轴承安装的定位要求,也控制了零件的整体重量,适配减速传动机构的安装空间需求。设计过程中参考了通用蜗杆传动的参数标准,对模数、导程角等关键参数做了匹配性调整,让该蜗杆可以适配对应规格的蜗轮组成传动副,实现大传动比的动力传输,整体模型的几何精度较高,所有特征参数可编辑,能够根据实际使用需求调整尺寸参数,适配不同的减速传动场景,可用于机械原理教学演示、传动机构虚拟装配以及非标传动设备的设计参考。
