工业高速面阵相机精密结构三维造型

　　这套三维造型还原的是面向机器视觉场景的工业级高速面阵相机，在做结构拆解和装配校核时，首先要明确它的实际部署边界——这类设备大多出现在产线高速抓拍工位、碰撞试验记录台、流体喷射观测台、半导体焊点检测工位以及高速运动机构的动作分析现场，和普通民用相机不同，它不需要兼顾手持便携与外观装饰性，所有外形轮廓、开孔位置、散热结构都围绕长期固定安装、连续高帧率采集的工况来设计。

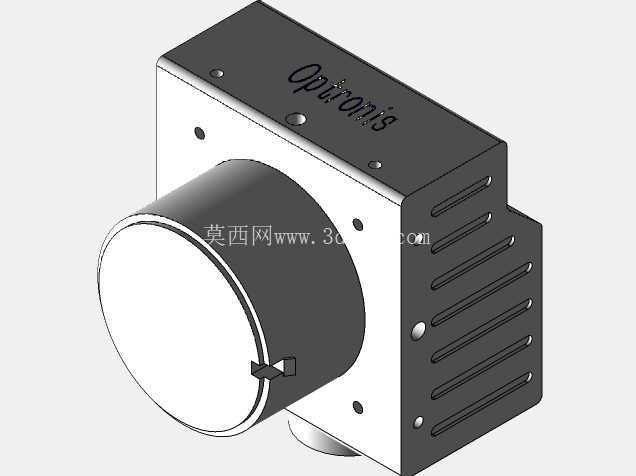

　　从整机布局来看，前端突出的圆柱形段是镜头接圈与光学舱位，这个部分的外径、端面定位止口以及周向的锁紧卡位都严格匹配工业C口镜头的安装规范，建模时特意保留了端面的同轴度基准特征：镜头安装面和后端感光芯片安装面的平行度、同轴度公差在结构设计中要控制在0.02mm以内，避免高速抓拍时出现边缘像差、画面偏移的问题。镜头舱侧面预留的小卡位是镜头锁紧螺钉的避让位，装配时可以从侧方伸入内六角螺钉固定镜头，不需要在前端面额外开孔破坏光路密封。

　　机身主体采用方块式拼接结构，前侧面板为银白色金属安装法兰，四个角位预留了沉头安装孔，孔位间距按照工业视觉相机的通用安装标准排布，既可以直接锁附在设备支架的立板上，也可以搭配角度调节板完成俯仰、偏转姿态调整。安装法兰的厚度做了加厚处理，因为高速相机在抓拍毫秒级动作时，哪怕0.1mm的振动偏移都会导致画面拖影，加厚法兰能提升整机和安装支架的连接刚性，抑制车间冲压设备、运动轴往复动作带来的共振传导。

　　机身侧后方的黑色壳体上排布了多组长条形通风槽，这部分散热结构的设计逻辑很明确：高速相机在满分辨率、数千帧每秒的采集工况下，感光芯片和驱动电路板的发热量远高于普通工业相机，依靠自然对流散热时，竖向贯通的开槽可以让热空气从槽道上方自然溢出，冷空气从下方槽道补入，不需要额外加装散热风扇——避免风扇转动带来的微振动影响成像精度，同时也杜绝了风扇轴承长期运行后的磨损、粉尘吸入问题。建模时每一条散热槽的槽宽、槽间筋位厚度都做了等比例还原，筋位厚度控制在1.5mm左右，既保证壳体的结构强度，不会在安装锁紧时发生形变，也尽可能扩大了通风换热面积。

　　机身顶面印刷的品牌标识区域做了下沉平面处理，这个平面同时也是整机的上基准面，在做视觉系统标定时，可以把百分表吸在支架上打表测量这个面的水平度，快速调整相机的拍摄姿态。顶面还预留了两个小型定位螺孔，用于外接遮光罩、触发线固定架或者辅助照明光源的安装，不需要额外在机身侧面打孔破坏壳体的屏蔽性能——工业现场的伺服驱动器、变频电机都会产生电磁干扰，封闭的金属壳体可以形成连续的电磁屏蔽层，避免高速传输的图像信号出现杂波、丢帧问题。

　　机身尾部的阶梯式凸台是接口舱位，三维造型里预留了这个区域的安装空间，实际产品中这里会布置电源接口、千兆网/CameraLink图像输出接口、外触发输入接口，阶梯造型的作用是把不同功能的接口分层排布，避免插接线缆时插头互相干涉，同时凸台内部可以留出足够的走线空间，让高压电源线和低压信号线分开排布，减少线缆之间的信号串扰。壳体侧面的两个银色小圆点是壳体装配的定位销孔，销孔采用过盈配合压入定位销，把前后壳体的相对位置完全锁死，保证每次拆装维护后，光学芯片和镜头接口的同轴度不会发生偏移，不需要重新做复杂的光路标定。

　　从安装边界尺寸来看，整机的方块主体边长控制在工业相机常规的80mm至100mm区间，前端镜头舱向外突出的长度约为60mm，这个尺寸在视觉工位布局时非常友好：既不会因为机身过大和周边的光源、机械手、待测工件发生运动干涉，也有足够的内部空间容纳大尺寸感光芯片、大容量缓存电路板和散热结构。整机底部预留了标准三脚架安装螺孔，和前方法兰的安装孔形成互补，既可以侧装、正装，也可以吊装在透明观测窗的上方，适配不同的拍摄视角需求。

　　在结构设计的细节上，所有棱边都做了小倒角处理，没有尖锐的边角，一方面避免车间安装调试时划伤操作人员，另一方面倒角可以消除金属机加工时的应力集中点，让壳体在长期温度变化、轻微振动的工况下不会出现开裂变形。前后壳体的拼接缝采用止口咬合结构，装配时止口处可以粘贴密封橡胶条，达到IP40左右的防护等级，阻挡车间里的浮尘、水雾进入机身内部落在感光芯片上，避免画面出现固定暗点。

　　这类高速相机和普通工业相机的核心差异，在结构层面就体现得非常明显：普通低速相机往往采用薄塑料壳体、无主动散热结构，而这款机型全金属壳体、大面积散热槽、双重安装基准、电磁屏蔽连续结构，所有设计点都服务于高帧率、高可靠性、长期稳定运行的工业检测需求，三维建模过程中把这些装配特征、基准面、安装孔位、散热槽细节逐一还原，能直接用于视觉工位的布局干涉检查、安装支架的配套设计，也可以作为光电检测设备结构设计的参考案例，帮助工程师在选型阶段就确认相机的安装空间、接口位置、散热路径是否符合现场工况，避免后期装机时出现尺寸干涉、散热不足、振动超标的问题。
