Samand乘用轿车通风盘式制动刹车盘

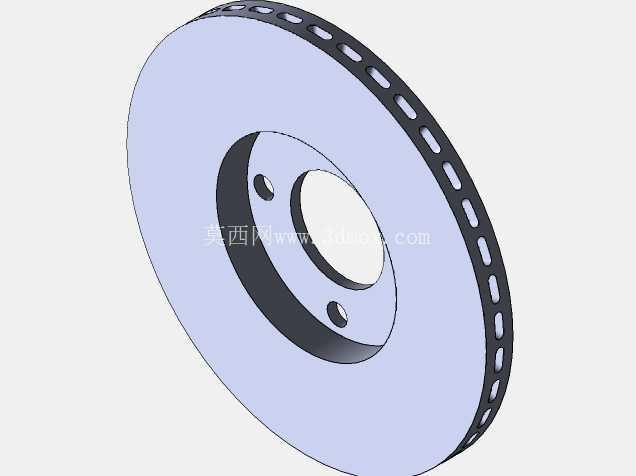

　　这套盘式制动件的三维结构围绕乘用车前轮摩擦制动场景搭建，对应伊朗本土量产Samand轿车的配套制动盘形态，日常行驶中承担车轮减速、驻车锁止、紧急工况动能耗散的核心功能，整车制动卡钳从两侧夹紧盘体环形摩擦面，将车辆行进的动能通过摩擦转化为热能耗散，通风槽结构可在盘体随车轮高速旋转时形成离心气流，持续带走摩擦产生的高温，避免长下坡、频繁制动场景下摩擦片热衰减、制动踏板脚感发软的问题。

　　从实际装车边界来看，盘体中心大孔为轮毂轴头穿过的定位通道，中心凸台端面上分布的两个小孔对应车轮螺栓的避让/定位位，安装时盘体中心止口与轮毂轴头外圆同轴配合，保证盘体旋转时端面跳动量控制在制动系统允许公差范围内，避免低速轻踩刹车时出现方向盘抖动、踏板脉冲异响的问题。盘体外缘沿圆周均匀排布的长弧形通风孔贯穿盘体两侧摩擦面之间的夹层，旋转时气流从盘体内侧中心区域进入通风道，沿径向向外甩出，持续冲刷风道内壁带走热量，相比实心制动盘热容量提升明显，适配整备质量一吨以上的家用轿车连续制动工况。

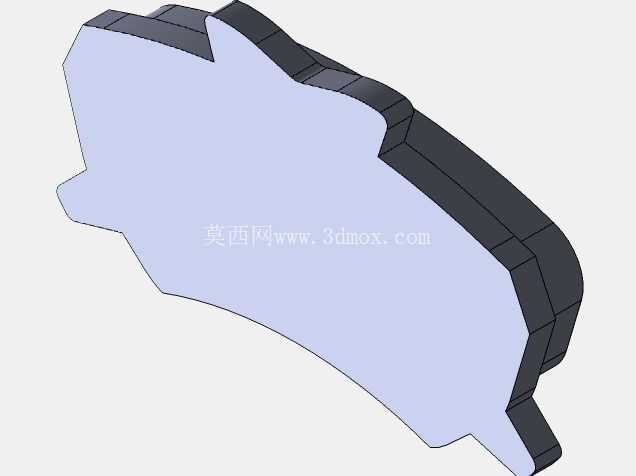

　　结构设计层面，两侧摩擦工作面为平行精加工平面，厚度尺寸匹配对应浮动卡钳的活塞行程区间，摩擦面外圆直径与卡钳摩擦片的包络范围完全适配，既不会出现盘径过小导致摩擦片边缘悬空、接触面积不足制动力度不够的问题，也不会因盘径过大和卡钳壳体发生运动干涉。盘体中心的安装凸台厚度经过匹配设计，凸台端面与轮毂安装面完全贴合，车轮螺栓锁紧后盘体轴向无窜动，凸台与外圈摩擦环之间的过渡圆角做了应力释放处理，避免车辆经过颠簸路面、制动瞬间承受大扭矩时，厚薄壁交接位置出现应力集中产生裂纹。

　　建模过程中优先还原了量产件的真实装配逻辑：先以中心轴孔为同轴基准搭建旋转主体，拆分出两侧等厚摩擦环、中间通风夹层、中心安装凸台三个核心结构段，再沿圆周阵列均布的通风导流槽，所有通风槽的截面弧度顺着盘体旋转方向做倾斜导向，引导气流顺畅通过风道，减少风阻啸叫。中心安装孔的位置度、螺栓孔的分布圆直径完全参照实车装配尺寸设定，装车时无需额外修配即可直接对位轮毂。

　　实际底盘布置中，该制动盘随车轮同步转动，卡钳支架固定在转向节上，摩擦片在活塞推动下沿导向销平行移动夹紧盘体，制动产生的反扭矩通过盘体中心安装面传递给轮毂、半轴，最终由轮胎和地面的摩擦力实现车辆减速。通风盘的风道走向在建模时特意保留了量产件的倾斜角度，车辆向前行驶时盘体正向旋转，风道相当于离心式叶轮的叶片，主动将外界冷空气从卡钳内侧的空隙吸入夹层，热空气从盘体外缘的通风孔快速排出，在山区长下坡路段持续刹车时，盘体温度可以稳定维持在摩擦材料适宜工作区间，不会出现过热导致的摩擦系数骤降。

　　外形尺寸方面，盘体整体为扁平回转类零件，轴向总厚度由两侧摩擦面厚度加中间通风夹层宽度组成，摩擦面的有效磨损厚度预留了量产车正常使用的磨损余量，当摩擦面磨损到极限厚度标记位置时即可更换，避免盘体强度不足在制动时碎裂。中心凸台的轴向高度匹配轮毂轴承的安装间距，保证盘体安装后摩擦面正好处于卡钳两片摩擦片的中间位置，不会出现偏磨、摩擦片拖滞的问题。

　　针对盘式刹车常见的制动尖叫问题，该结构的通风槽排布、盘体厚薄壁过渡都做了模态避让，让盘体固有频率避开摩擦片常见的激振频率区间，制动时摩擦副的振动不会被放大形成高频尖响，和实车NVH调校的目标完全匹配。整套三维结构完整还原了零件从安装定位、摩擦做功到散热通风的全部工程细节，可直接用于底盘制动系统的装配校核、运动干涉检查，也可作为制动件结构优化、热仿真分析的基础数模使用。
