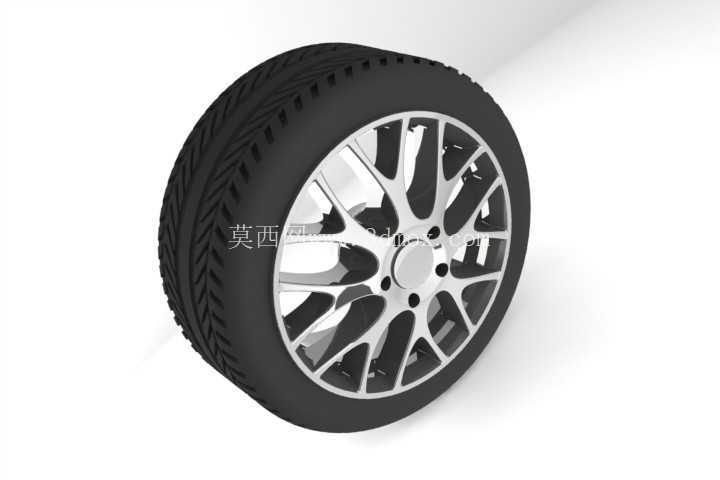

乘用车多辐条合金轮辋配橡胶轮胎总成

　　这套轮辋轮胎总成的建模工作，是从整车总布置给出的轮包硬点开始倒推的，而不是先画一个好看的轮辐再去凑尺寸。做底盘行走系统的工程师都清楚，车轮是整车和地面接触的唯一部件，轮辋的偏距、中心孔直径、螺栓孔分布圆，直接决定了轮轴承载力臂、转向节空间和制动盘避让间隙，差几毫米就可能在满载跳轮时蹭到减振器筒或者轮罩内衬。

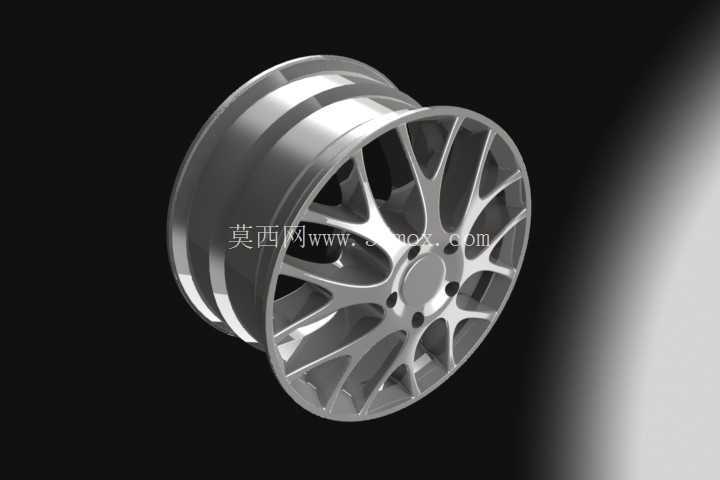

　　实际装车场景里，这类多辐条铝合金轮辋多用于乘用轿车和城市SUV的配置选型，既要覆盖日常铺装路面的行驶需求，也要兼顾制动系统散热——十组分叉式辐条之间留出的通透窗口，不是单纯为了造型，而是让前轮通风盘在连续制动后能有足够气流穿过，把热空气从辐条间隙甩出去。建模时轮辐根部和轮辋桶身的过渡圆角特意做了加厚处理，对应铸造铝合金轮辋在冲击试验里的高应力区：国标要求车轮在13度冲击和径向疲劳试验下不能出现裂纹，这个圆角区域恰恰是最容易从造型阶段被忽略、却在台架上最先失效的位置。

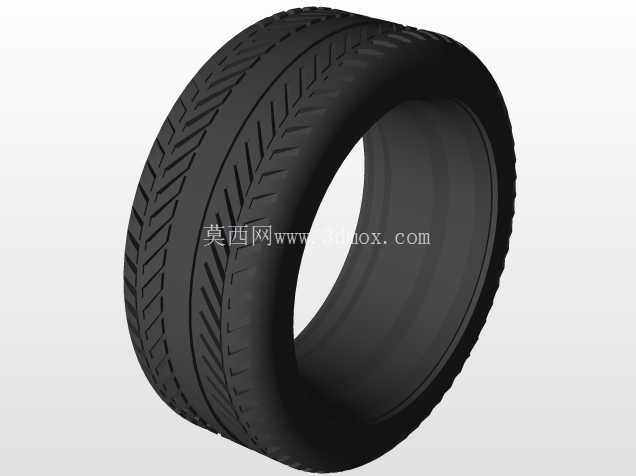

　　轮胎部分的建模重点在胎面花纹和胎侧轮廓。这套模型的胎面采用了不对称纵沟加横向刀槽的布局，四条主排水沟槽负责在湿滑路面把胎面和地面之间的水膜快速导出，减少水滑风险；横向细密刀槽则在转弯时提供侧向抓附力。胎体断面不是简单的圆环拉伸，胎冠部位弧度平缓、胎侧向内收窄，对应真实轮胎的负荷变形特性——车辆满载过坎时，胎侧会发生可控的屈曲变形来吸收冲击，而轮辋法兰盘的凸起边缘正好卡住胎圈，防止轮胎在侧向力作用下脱圈，这个配合边界在装配时要严格控制：轮辋法兰直径和胎圈座宽度必须和轮胎规格匹配，装胎时胎圈才能顺利滑入锁止槽。

　　从安装边界来看，轮辋中心的大孔是定位基准孔，装配时它套在转向节的轮毂轴头上，承担整车径向定位；周围均布的五个螺栓孔对应五孔轮毂的安装规格，螺栓孔周围的锪平台面要和螺栓锥面贴合，拧紧后靠锥面摩擦力传递驱动力矩。建模时把螺栓孔分布圆、中心孔、气门嘴小孔的相对位置全部按装配关系约束，而不是随便在轮辐上打几个洞——气门嘴的位置特意避开了辐条遮挡，方便后期胎压监测传感器的安装和充气操作。

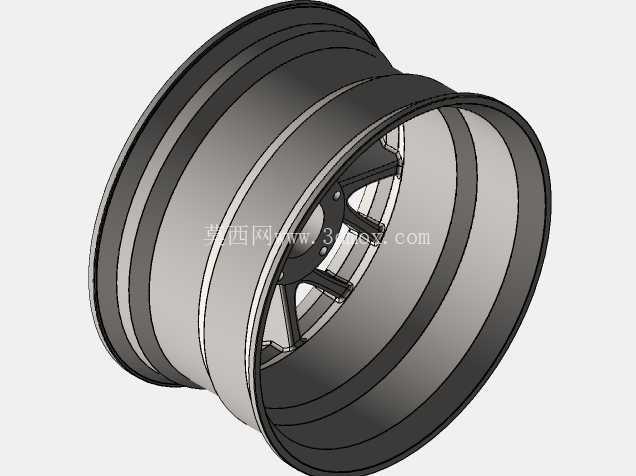

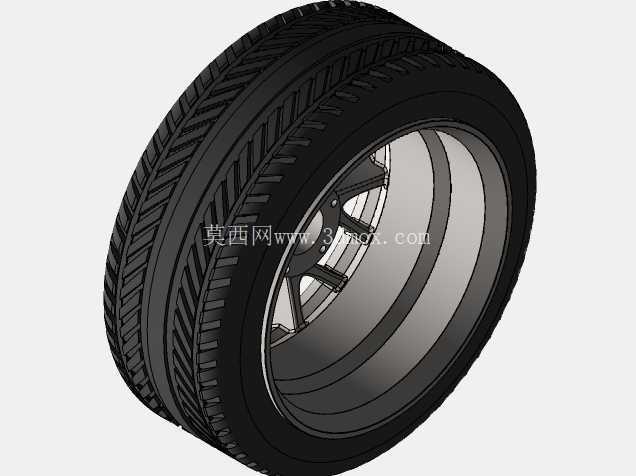

　　轮辋内侧的桶身深度、轮缘宽度这些尺寸，决定了它能适配的轮胎断面宽度范围，也决定了装车后车轮外端面和翼子板的齐平度。设计时需要同步校核转向最大角度下轮胎和下摆臂、转向拉杆的运动间隙，以及悬架全跳行程内轮胎和轮罩的干涉情况。模型把轮胎胎面的花纹块、胎侧的环形加强筋、轮辋表面的铣削亮面和涂装凹面都做了区分，在渲染状态下可以直接用于整车外观评审，在结构状态下又能提取轮辋安装面、胎圈配合面这些关键基准，给底盘布置和制动系统选型提供准确的空间参照。

　　做这类行走部件的三维数模，最忌讳只追求外观炫酷而丢掉工程配合逻辑。这套总成从轮胎外径、轮辋直径到螺栓分布的每一处几何，都对应着实际装车时的装配关系和性能要求，既能用于整车数字样车的装配干涉检查，也能作为轮毂改装、轮胎选型时的空间校核参照，把造型展示和结构工程的需求在同一套数模里统一起来。
