可3D打印的轮式机器人承载底盘结构

　　这套底盘结构面向小型轮式移动机器人的快速验证场景，常见于教学实验台、桌面巡检小车、遥控演示平台以及创客项目中的承载基体设计。底盘并不是单纯的外观件，而是整车布置的核心接口：上方需要容纳控制板、电池、传感器支架和线束，下方或侧部需要为驱动轮、电机、万向轮、联轴器及紧固件留出装配空间，因此板件上的孔位、槽位和凸台位置直接决定后续整车装配是否顺畅。

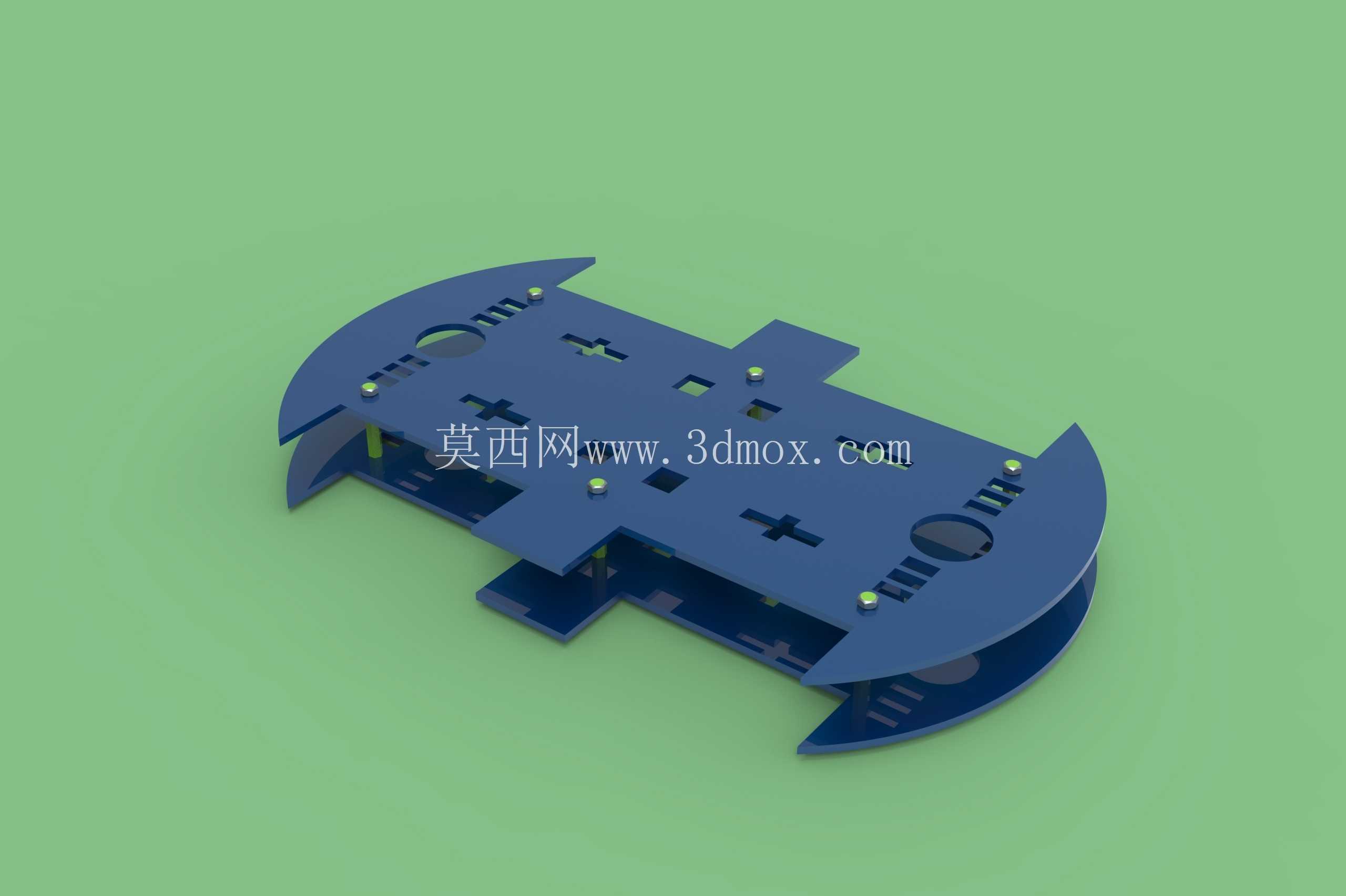

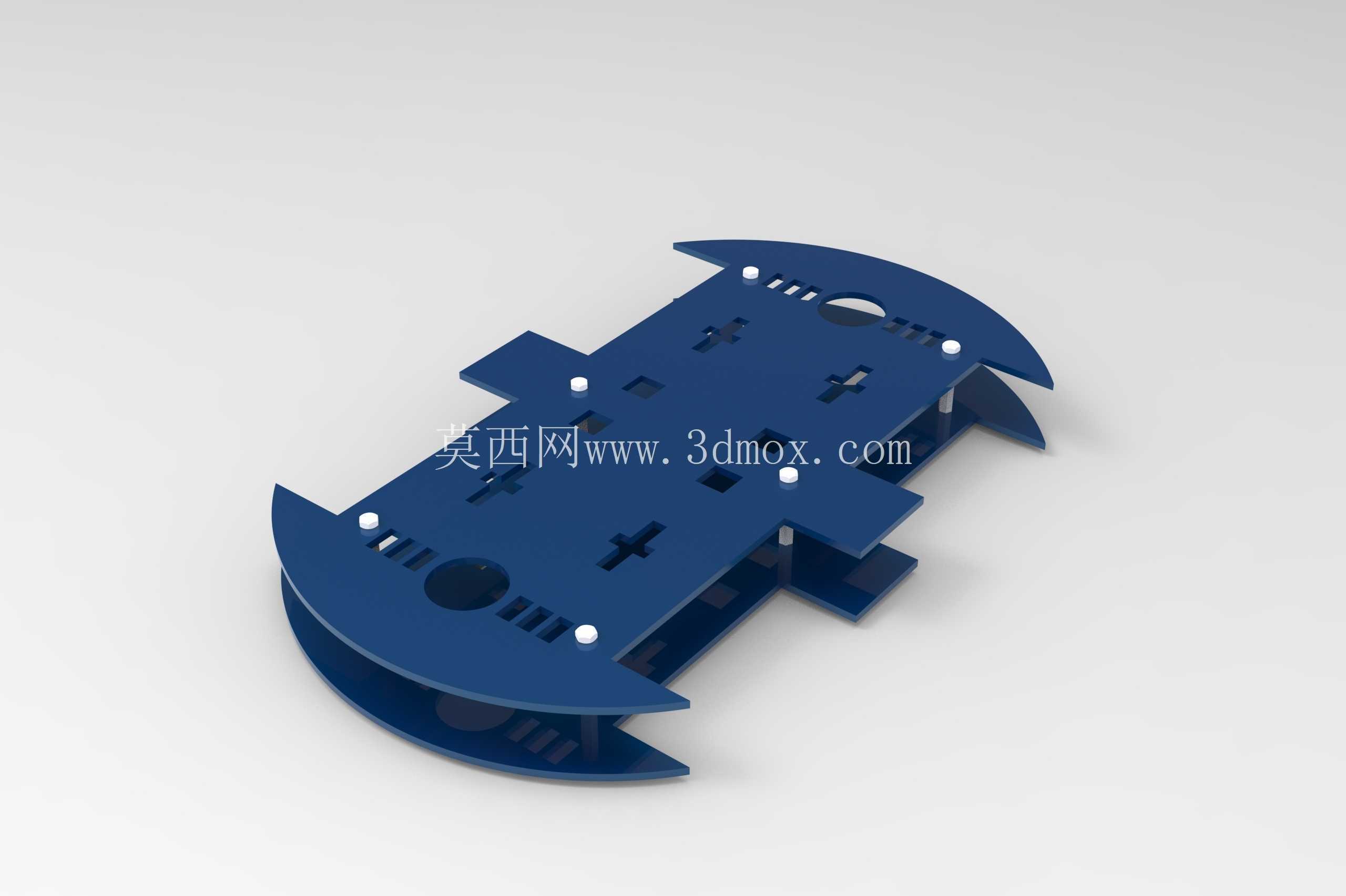

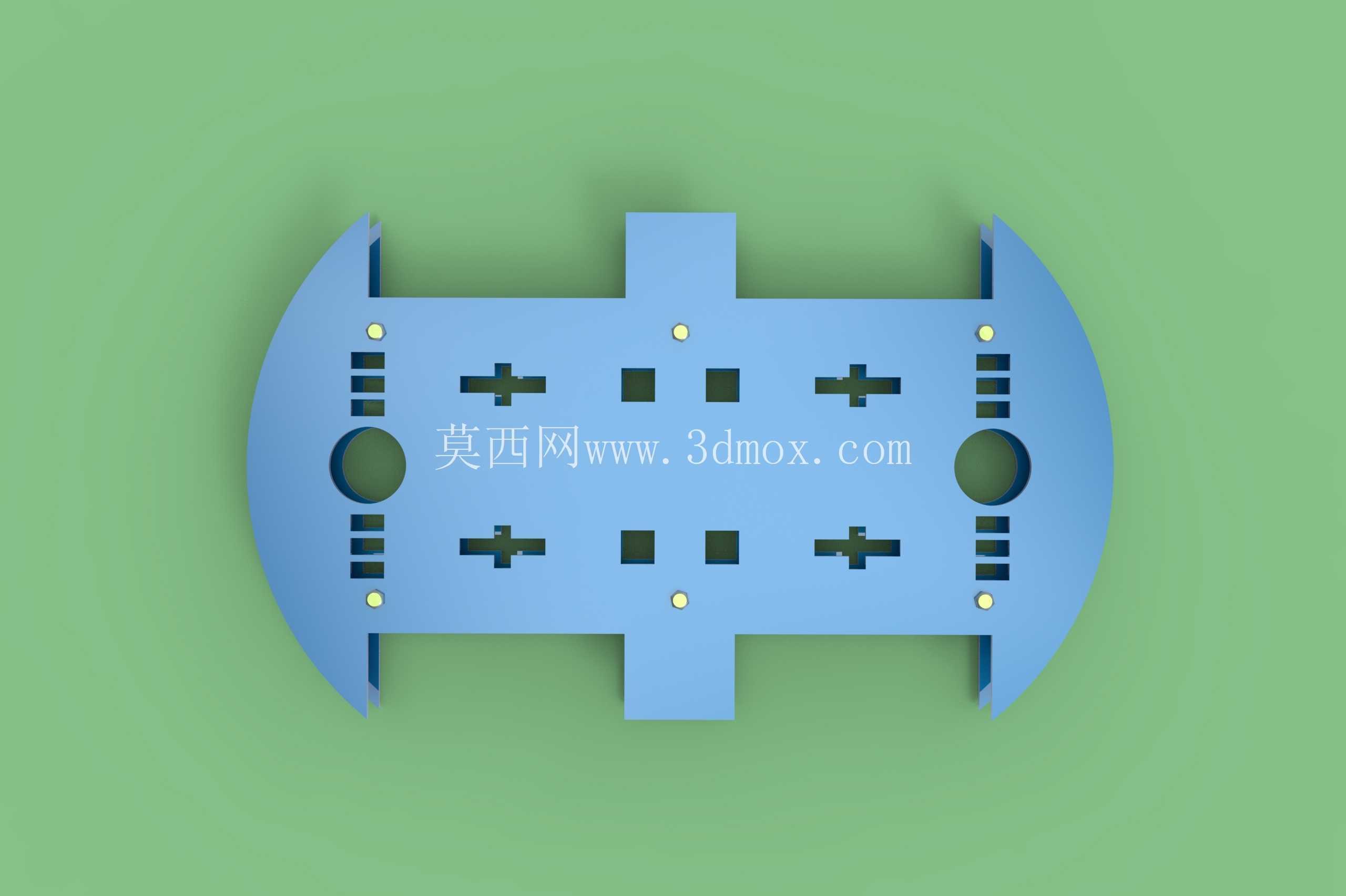

　　从结构形式看，底盘采用左右对称的平板式承载方案，前后轮廓做圆弧过渡，两侧保留较宽的轮系安装区域。中间区域布置多组方形开孔与十字形槽位，这些特征并非装饰，而是为了兼顾减重、走线、扎带固定和模块化安装。方形孔可用于穿过电池线束、传感器线缆或安装立柱；十字槽则能够适应不同孔距的控制板、测距模块或小型支架，在螺钉锁紧前提供一定的调节余量。对于3D打印件而言，连续大平面容易产生翘曲和材料堆积，开孔与槽位还能缩短打印路径、降低耗材用量，并提高板件冷却后的尺寸稳定性。

　　底盘两端设置突出的连接耳，用于承担轮轴、电机座或悬挂支架的安装边界。左右两侧的圆形大孔可作为轮轴避让区，也可配合轴承座、套筒或轮组固定件使用；靠近圆弧边缘的小孔则适合穿入螺钉、铜柱或限位销。设计时需要重点控制孔中心到板边的距离，若轮轴过于靠外，整车转弯时轮胎可能超出底盘轮廓；若过于靠内，则会减小轮距，影响高速转向时的侧向稳定性。较合理的做法是在三维环境中先装入轮胎、电机和电池包，按运动包络反推底盘宽度与圆弧半径，而不是单独绘制平板后再勉强装配。

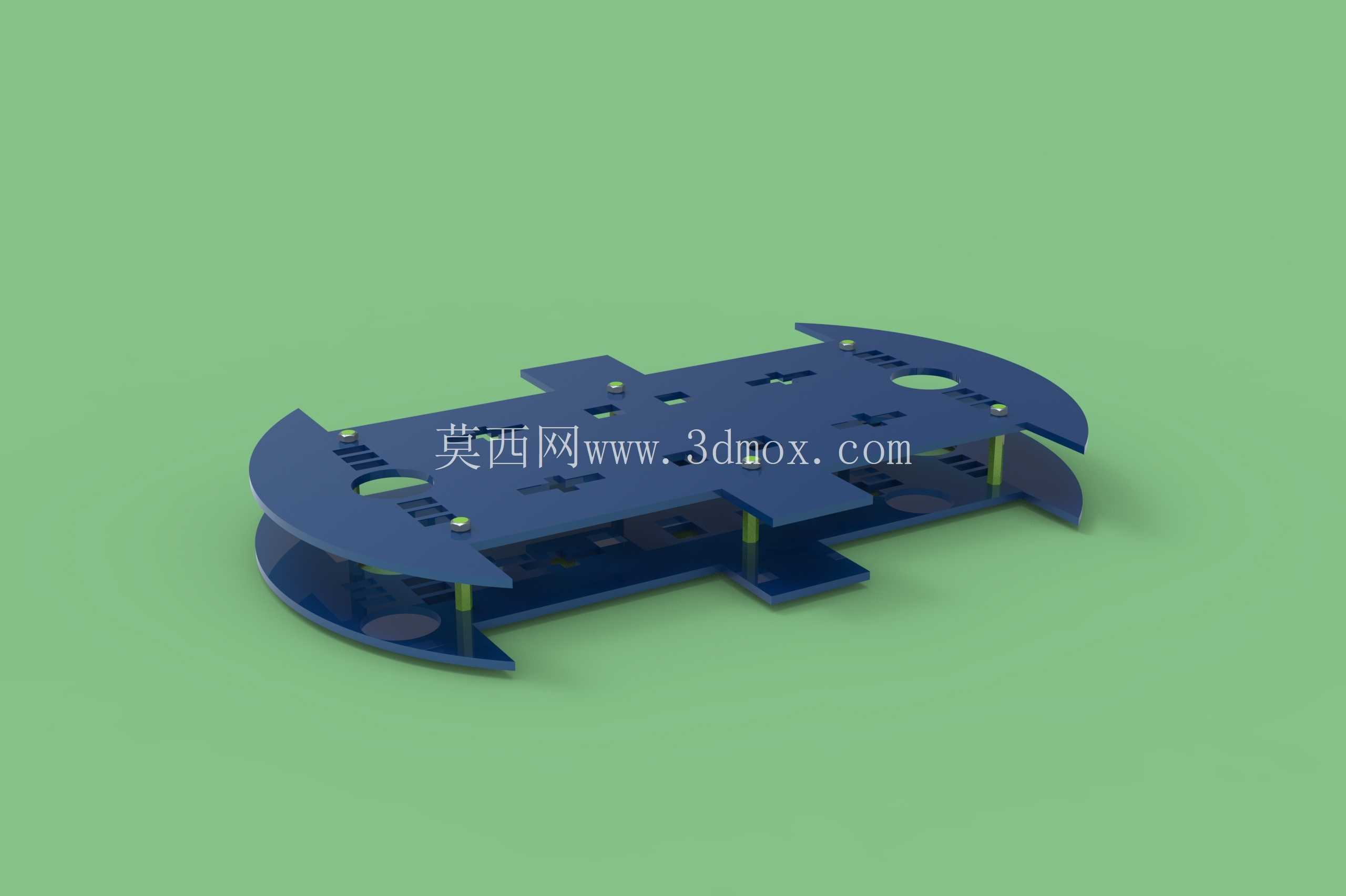

　　板件上表面的多个小圆点位置对应定位孔或紧固孔，可用于安装上层支架、传感器云台或外壳支柱。上下两层布置时，支柱高度应结合电池厚度、接插件插拔方向和线束弯曲半径确定；过矮会导致电池压在线束上，过高则会抬高整车重心，使机器人在急转或越障时出现晃动。底盘中部横向加强区域与两端凸台相连，能够在轮组受到冲击时把载荷分散到整块板上，避免局部螺钉孔周围产生裂纹。

　　在实际用途上，该底盘适合承载差速驱动小车、两轮驱动加万向轮结构，或四轮独立安装的轻载平台。差速布局中，左右驱动轮应尽量关于底盘纵向中心面对称，万向轮接触点与驱动轮轴线之间要形成稳定三角形；若重心落在三角形之外，静止时会出现翘头或压尾。遥控机器人还需考虑电池放置位置，电池通常是整车上质量较大的部件，宜贴近底盘几何中心并降低高度，电机和轮组则分布在两侧，以平衡左右载荷。

　　建模思路上，应先建立轮距、轴距、轮胎直径、电机外径和电池包尺寸等关键边界，再生成底盘外轮廓。圆弧端部不仅影响外形，也关系到碰撞通过性；在狭窄通道或实验桌面运行时，圆角轮廓可减少边角挂碰。开孔布局需要兼顾强度与可调性，承重路径上不宜连续切除大面积材料，螺钉孔周围应保留足够实体宽度，槽位末端可设置小圆角以降低应力集中。若采用FDM打印，层纹方向、孔位收缩和桥接跨度都会影响装配效果，轴孔类特征可预留少量修整量；若采用光固化打印，则可适当细化槽口和薄壁，但仍需避免过薄的受压凸耳。

　　安装边界方面，底盘下方要保证轮胎转动时不与板边、线束和电池扎带干涉；上方要保证控制板接口、开关、充电口和传感器朝向具备操作空间。侧面开槽可用于电机线或编码器线引出，线缆不应跨过轮轴运动区域。紧固件选择上，小型平台多用自攻螺钉、机螺钉与铜柱配合，频繁拆装的位置建议嵌入铜螺母或设置加厚凸台。整体来看，该结构把承载、走线、轮系避让和模块调节集中在一块可打印板件上，适合在早期方案中快速验证轮式机器人的空间布置与运动稳定性。
