马可波罗竞技互动移动机器人结构

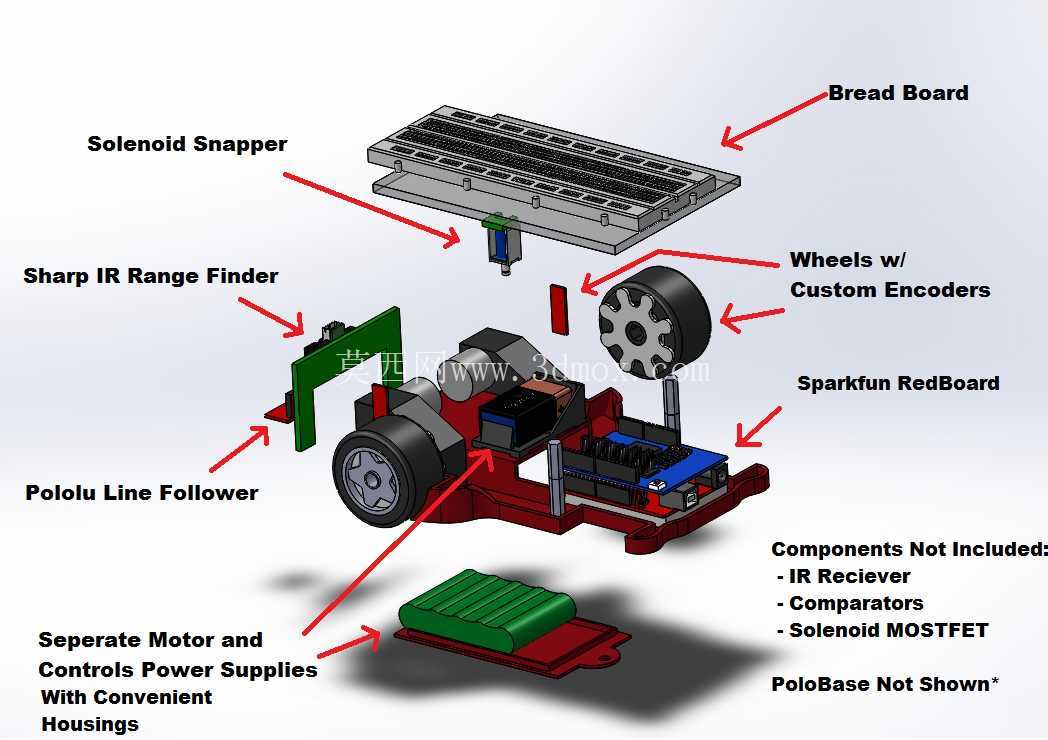

　　这套移动机器人结构面向桌面级竞技互动场景，核心任务是在限定场地内与另一台固定或移动机器人进行马可波罗式追逐、应答与触碰对抗。整机不是单纯的展示小车，而是把感知、执行、控制、供电和机械承载整合在同一底盘上，适合用于高校机器人课程、创客竞赛方案验证、小型智能设备样机开发以及嵌入式控制教学。结构设计强调可拆装、可替换和便于调试，各功能模块在爆炸视图中具有明确位置，工程师可以据此检查装配关系，也可以在后续迭代中调整轮距、传感器高度和执行件伸出方向。

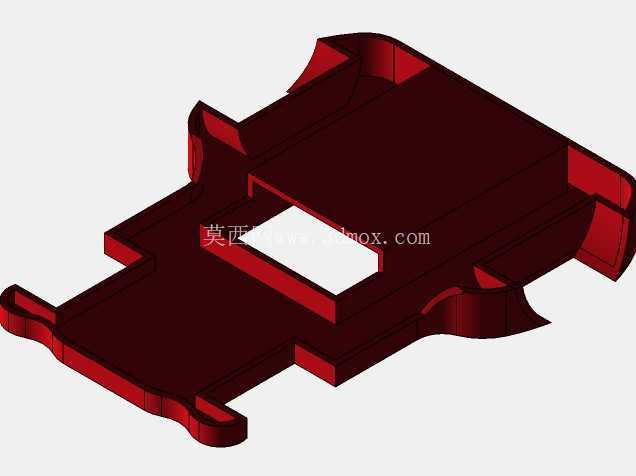

　　底盘采用低矮分层布置，主体承载件位于下部，控制板、电源和驱动元件围绕重心区域排布。这样的布局能够降低加速、转向和急停时的倾覆趋势，也让上方面包板保留足够接线空间。轮组使用带自定义编码器的车轮，编码器信号可反馈车轮转速与行进距离，为直线修正、转弯角度估算和场地定位提供基础数据。车轮与底盘之间的安装位置留有轴向间隙，装配时需要关注轮轴同轴度、轮胎接地宽度以及支架锁紧方式；若轮轴偏斜，小车在循迹过程中会出现持续跑偏，编码器里程数据也会累积误差。

　　前端配置Pololu循迹模块，用于识别地面黑线或边界线。该模块安装在底盘前伸支架上，探头高度直接影响红外反射信号的稳定性，过高会降低对比度，过低则容易在坡道或接缝处刮擦。实际结构中，支架采用可调角度和可调高度的思路，便于根据场地材质、黑线宽度以及环境光照进行标定。Sharp红外测距模块布置在车体侧前方，主要承担近距离障碍检测和目标相对位置判断。它的视场方向与车体运动方向形成固定夹角，建模时需要保留探头前方无遮挡区域，避免底盘立柱、线束或执行机构干扰测距结果。

　　执行部分采用Solenoid Snapper电磁阀击打/卡扣机构，安装在上层支架与底盘之间，动作端可沿设定方向快速伸出，用于触碰目标、触发标记或完成竞赛规则中的交互动作。电磁阀瞬时电流较大，因此结构上将控制信号与功率供电路径分开考虑，驱动所需的MOSFET等功率元件未包含在主体装配内，需要在外部电路或扩展板上独立布置。模型中也明确提示红外接收器、比较器和电磁阀MOSFET等元件不属于随装部件，这意味着三维结构重点表达机械边界和模块占位，电气设计者仍需根据实际器件尺寸补充散热、接线和固定方案。

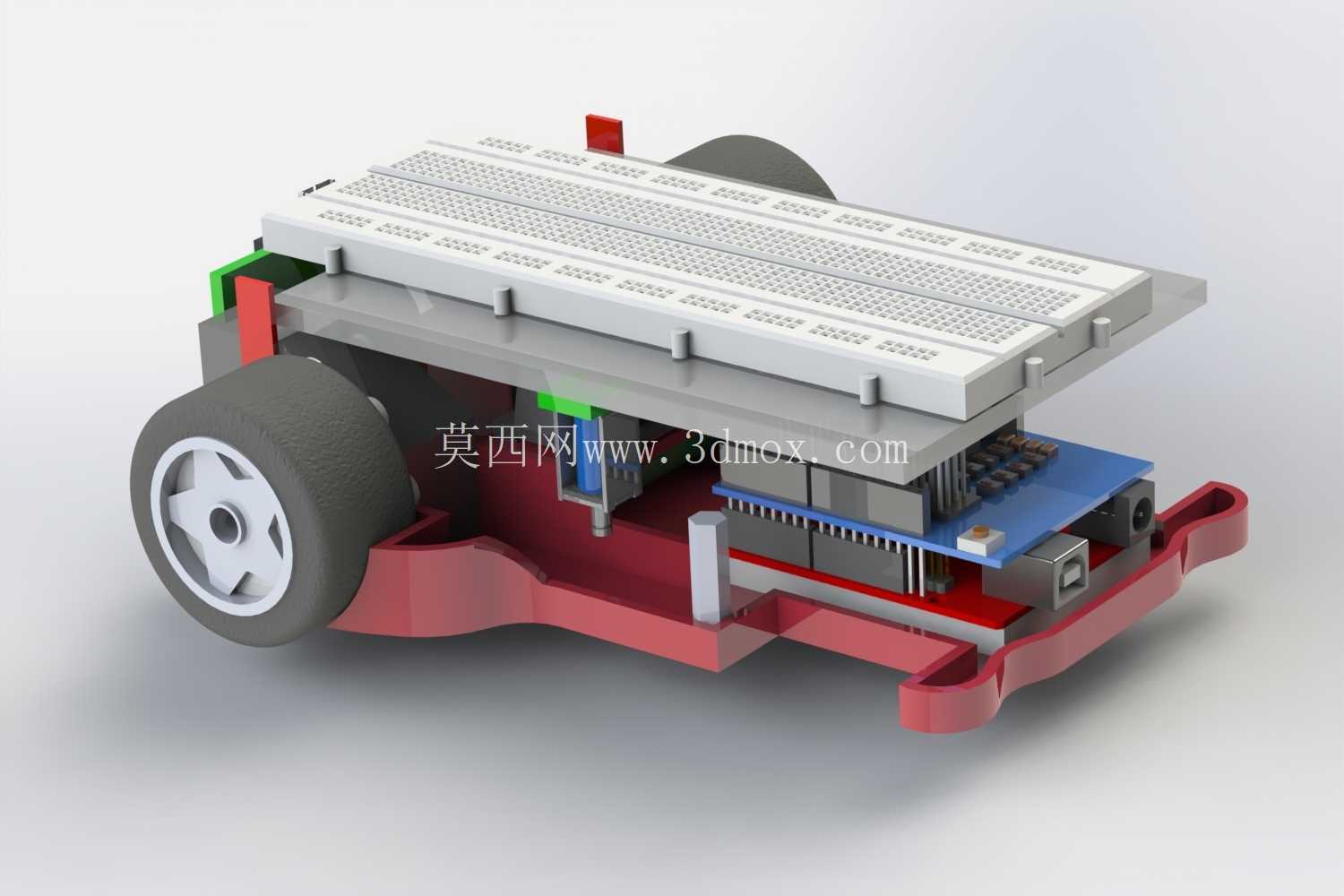

　　控制硬件以Sparkfun RedBoard为核心，安装在底盘中部偏后位置，周围预留USB接口、电源接口和信号排针的操作空间。上方面包板通过独立支架固定，用于快速搭建传感器、电阻、指示灯和临时信号线。面包板不承担大电流驱动，只适合信号原型验证；当电路定型后，可将面包板替换为定制PCB或焊接扩展板，支架孔位可按相同外轮廓重新设计。独立电机与控制电源分区布置，有利于减少电机启动压降对控制器和传感器的影响。电源模块放置在下部可抽拉区域，电池更换时不需要拆除上层传感结构，适合竞赛现场快速维护。

　　从外形边界看，整机属于小型桌面轮式平台，长宽尺寸以两轮差速驱动所需接地跨度为约束，上层模块高度受电磁阀和面包板支架限制。设计时应先确定车轮直径、底盘离地间隙和传感器最低位置，再反推支架高度。车轮外侧不能超出规则允许的车体边界，电磁阀动作端在伸出状态下也要纳入最大外形尺寸检查。面包板上方需要保留跳线插拔空间，RedBoard的USB侧应朝向便于连接的方向，避免烧录程序时拆除传感器线束。

　　装配逻辑上，底盘先安装电机、轮轴和电池承载板，再固定RedBoard与电源走线槽；随后安装前后传感器支架，最后装配电磁阀和面包板。线束应沿底盘侧边汇集，编码器线、循迹信号线和测距传感器线应与电机电源线分开绑扎，减少电磁干扰。电磁阀动作区域不得与车轮、转向空间和传感器支架重叠，复位弹簧或回弹结构需保证动作端在失电后回到安全位置。

　　该结构的价值在于把竞赛机器人常见的机械、电气和调试需求同时暴露出来：轮式底盘提供稳定移动，编码器轮提供速度反馈，循迹与测距模块承担环境感知，电磁阀完成短时机械动作，面包板和开源控制器支持快速迭代。对于三维建模人员，建模重点不只是还原外观，而是保证各模块安装面、孔位、运动包络和维护空间一致；对于控制开发者，该结构提供了清晰的传感器朝向、执行器位置和电源分区，可直接围绕差速控制、线路识别、距离判断和击打时序开展联调。
