高压变电站气体绝缘组合开关设备

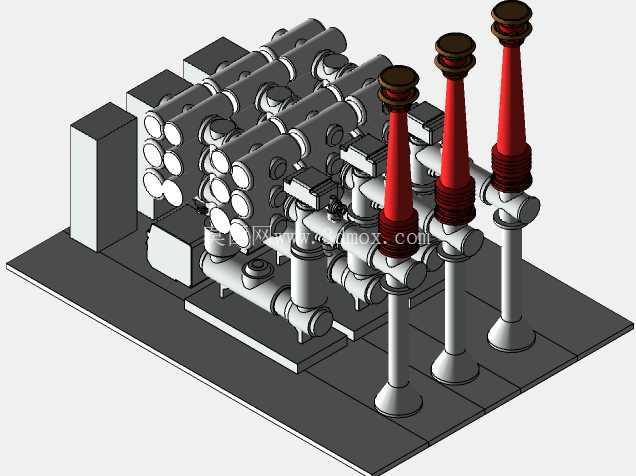

　　这套三维结构完整还原了户内高压变电站所用的三相共筒式气体绝缘组合开关设备，整套装置以SF6绝缘气体作为内部绝缘与灭弧介质，将断路器、隔离开关、接地开关、母线、进出线套管、电压电流互感器等高压元件全部密封在接地金属壳体内，替代传统敞开式高压配电装置，大幅压缩变电站占地空间，同时隔绝外界粉尘、潮气、盐雾与污秽对高压带电部件的侵蚀，在城市地下变电站、沿海风电升压站、工矿企业自备电站、轨道交通牵引供电所等场景中广泛使用。

　　从现场安装边界来看，整套设备采用一体化公共底座布局，底座预留地脚螺栓安装孔位，可直接固定在变电站电缆层上方的混凝土基础梁上，三相出线套管垂直向上排布，套管顶端预留接线端子板，对接上方架空母线或者穿墙套管；设备左侧排布多组模块化气室舱段，每个舱段独立设置防爆膜、密度继电器接口与检修人孔，不同气室之间通过盆式绝缘子实现电气绝缘与机械分隔，单一气室出现故障时可单独停电检修，不会波及整段母线，大幅提升供电可靠性。

　　结构设计阶段首先要匹配高压绝缘距离要求：金属壳体内壁与带电导体之间的气隙完全按照额定电压下的工频耐压、雷电冲击耐压标准校核，所有导体拐角处做圆弧过渡，避免尖端电场集中引发局部放电；断路器操动机构布置在壳体侧下方，预留机构箱安装与手动操作的维护空间，日常巡检时操作人员无需靠近高压带电区域，在柜体外侧即可完成分合闸操作、状态查看与气室压力检测。

　　建模过程中对管路连接逻辑做了完整还原：横向排布的多段母线筒通过法兰对接，每处法兰的密封槽、螺栓孔位都按实际装配关系排布，三根垂直出线套管从壳体顶部引出，套管下部的波纹密封结构、顶端的均压环接线端都做了细节刻画；底座下方预留电缆进出线的开孔位置，对应下方电缆层的高压电缆终端安装空间，设备整体的横向长度、纵向宽度、套管顶端高度都符合常规110kV电压等级GIS的安装尺寸区间，现场排布时相邻柜之间可通过扩展母线筒拼接，根据变电站主接线方案灵活增加进出线间隔。

　　设备运行时，密封壳体内充入额定压力的绝缘气体，高压带电体完全被接地金属外壳屏蔽，外部没有裸露带电部位，运行人员可近距离安全巡检，不受雨雾、覆冰等恶劣天气影响；隔离开关与断路器的联锁逻辑在结构上通过机械联锁轴杆实现，杜绝带负荷拉隔离开关的误操作风险，接地开关在检修工况下可将出线侧可靠接地，保障检修人员安全。整套模型的装配层级完全贴合实际生产装配流程，从底座定位、气室筒体拼接、内部导体安装、套管吊装到机构箱挂载的装配关系都清晰呈现，可用于变电站布局规划、安装工序模拟、运维培训演示以及结构方案校核，帮助设计人员提前校验设备与土建基础、电缆沟、架空母线的空间干涉，避免现场安装时出现尺寸冲突。
