金刚石立方晶体微观晶格结构教具

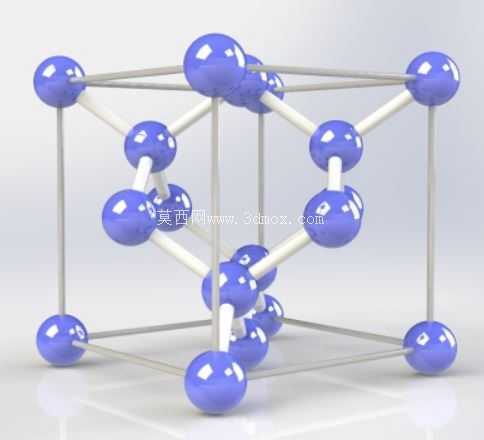

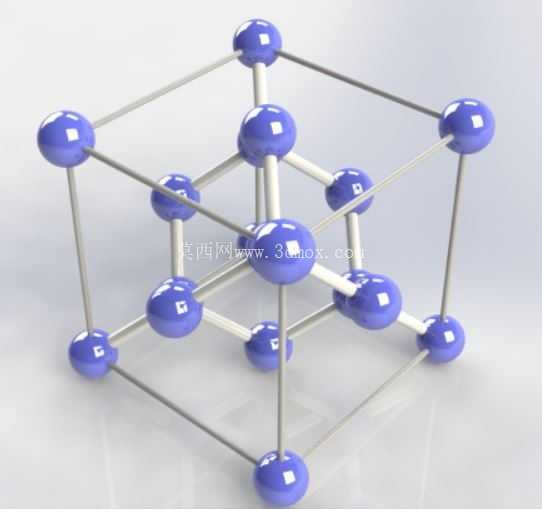

　　这套金刚石立方晶体晶格结构的三维可视化模型，最初是为材料类课程的课堂演示准备的，核心作用是把抽象的面心立方点阵与四面体配位关系，转化成可以任意旋转、剖切、缩放的直观实体，解决传统平面板书难以表达三维空间占位的痛点。在材料科学教学场景中，学生初次接触共价晶体结构时，往往很难仅凭二维投影判断原子的空间排布、键长键角以及晶胞内原子的共享关系，这套模型把晶胞顶点、面心以及内部四个四面体间隙位置的碳原子全部用等径球体表达，相邻成键原子之间用圆柱杆件连接，旋转视角后可以清晰看到每个碳原子与周围四个近邻原子构成正四面体配位，键角约109.5度，这正是金刚石硬度极高、导热性优异的结构根源。

　　从建模思路来看，整个结构严格遵循金刚石晶胞的点阵规则：先建立面心立方的基础点阵，在立方体八个顶点各放置一个原子，六个面的面心各放置一个原子，再在晶胞内部四个互不相邻的四面体间隙位置补充原子，所有原子球体直径统一，连接键的杆件长度完全相等，保证几何关系和真实晶体的配位比例一致。建模过程中没有随意增减原子，也没有改动键的连接逻辑，目的就是让模型可以直接用于晶胞原子数计算的演示——顶点原子被八个相邻晶胞共享，面心原子被两个晶胞共享，内部四个原子完全属于当前晶胞，最终算出单胞含8个碳原子，和教材结论完全对应。

　　在实际使用场景上，这套模型不止服务于课堂教学。在半导体材料研发环节，技术人员讨论硅、锗这类同样采用金刚石结构的单晶材料时，可以直接调用该模型讲解外延生长、位错缺陷的形成位置；在磨料、超硬刀具的产品介绍中，也可以用它向客户说明金刚石磨粒的微观骨架为什么能承受极高的压应力；甚至在科普展馆的互动展项里，把晶格模型放大成可触摸的实体装置，观众能亲手拨动视角，理解钻石和石墨同为碳单质却性能天差地别的结构原因。

　　外形尺寸方面，数字模型以单位晶胞为基准搭建，立方体棱边为统一晶格常数，所有原子球半径、键杆直径都按视觉清晰的比例设置，既不会因为球体过大遮挡内部原子，也不会因为杆件过细导致旋转观察时结构关系模糊。如果要3D打印成实体教具，只需要按打印设备的成型尺寸整体缩放，比如做成15厘米边长的桌面款，原子球直径取2厘米左右，键杆直径取6毫米，打印完成后不需要额外支撑就能完整呈现内部四个原子的位置，摆放时晶胞底面水平放置即可，没有复杂的安装定位要求，底部也不需要额外固定基座，直接放在实验台、展示柜中都能稳定呈现完整晶格形态。

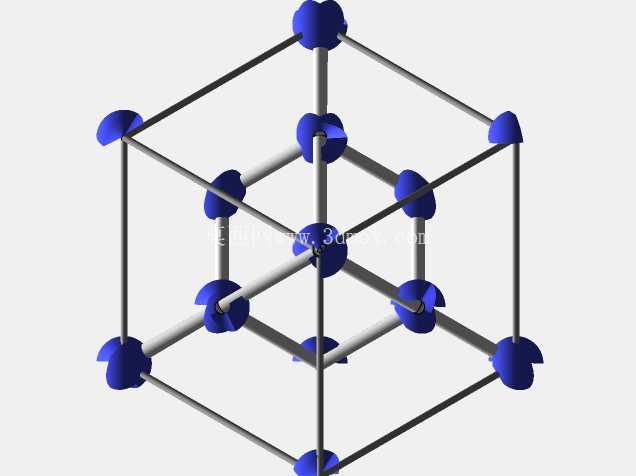

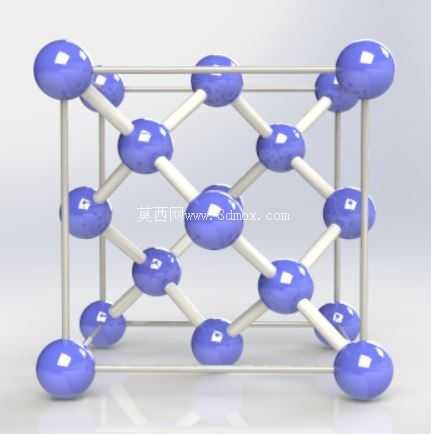

　　观察这套模型时，切换不同视角还能发现更多平面图纸看不到的细节：沿晶胞体对角线方向观察，原子会呈现六方环状的排布特征；沿棱边方向正视，能清晰看到原子在不同深度层的错落分布；隐藏部分键杆之后，还可以单独演示面心立方点阵的骨架，帮助学习者区分点阵节点和实际原子位置的差异。这种可交互的结构表达，比静态的晶体结构图更能建立空间想象能力，也方便结构工程师在做相关材料仿真、微观力学分析时，快速核对晶格的几何拓扑关系，避免在搭建原子级仿真模型时出现配位错误、原子位置偏移这类基础问题。
