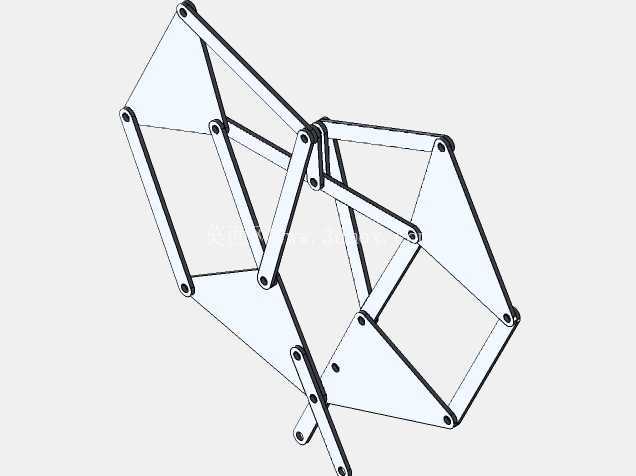

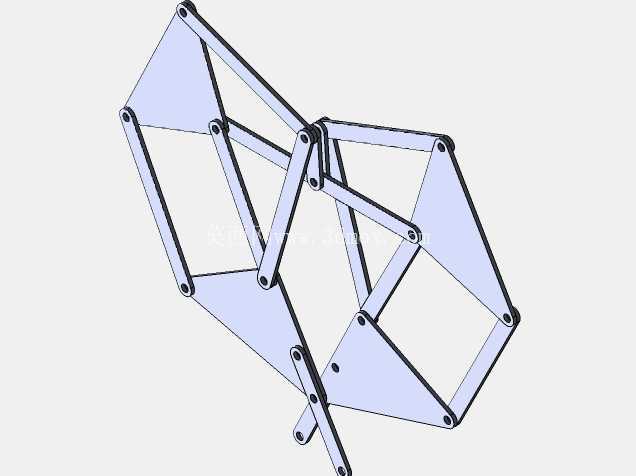

该步行机构以平面连杆组合为核心,通过多组铰接杆件把连续旋转输入转化为足端近似迈步的轨迹,适合用于仿生移动平台、教学演示装置、小型科普展品以及低速越障行走设备的结构验证。机构整体呈侧向展开布置,主体由三角形支撑板、长连杆、短摇杆、铰接轴和足部杆件组成,各杆件在同一运动平面内形成封闭与半封闭的连杆回路。旋转中心附近的曲柄带动中间连杆摆动,中间连杆再驱动上下摇杆和足端支撑件,使单足在支撑相保持相对平稳的着地轨迹,在摆动相完成抬升、前移和落下的循环动作。
从实际使用场景看,这类机构不依赖轮系与履带,而是利用杆件几何关系生成步态,适合在平整桌面、实验场地或轻度起伏表面进行低速行走演示。多足并排布置时,可通过相位错开让各足交替支撑,降低机体在行进中的上下起伏。对于结构设计人员,建模重点不只是还原杆件外形,更在于确认各铰点位置、杆长比例、运动干涉区域和足端轨迹是否连续。若铰点距离偏差过大,足端会出现拖地、抬升不足或瞬时卡顿;若支撑板与连杆厚度、轴套间隙搭配不合理,长期运转后还会产生间隙累积和轨迹偏移。
设计思路上,杆件采用薄板轮廓与圆孔铰接形式,便于激光切割、数控雕刻或平面板材加工。三角形板件承担局部形状保持和铰接定位作用,长连杆负责传递运动,短摇杆用于约束轨迹边界。所有转动副应保持同轴度,相邻杆件在摆角极限位置需预留侧向间隙,避免板面摩擦。安装时,主轴输入位置通常布置在机构中部偏上区域,足部杆件向下延伸,机体安装面应与连杆运动平面保持垂直;若制作双侧联动结构,左右两组腿机构需通过横轴或同步连接件保持相位关系,并在机架上保留轴承或衬套支撑位。
外形边界方面,单组腿机构在高度方向覆盖从足端最低点到上部铰接点的完整摆动范围,长度方向则包含前足探伸和后足回收的极限位置。布置外壳或电控件时,不能只按静态轮廓预留空间,应按曲柄整周旋转后的最大包络体校核,尤其要注意足部向后回收时与机架、另一侧腿机构以及驱动件之间的距离。铰接孔直径、杆件宽度和板厚需要共同承受迈步时的拉压与弯曲载荷,小型演示模型可采用轻质板材,工程验证样机则应提高销轴硬度并增加耐磨衬套。
该机构的价值在于把复杂步态浓缩为可加工、可装配、可观察的连杆系统,既能作为机械原理课程中连杆综合与轨迹设计的实例,也能为仿生机器人、无轮行走装置和互动展项提供基础结构参考。建模时应逐个建立转动副关系,检查曲柄整周转动过程中足端高度变化、杆件夹角变化和极限位置间隙,再依据实际载荷决定板件厚度、销轴直径与支撑跨距。
