管道式蝶形流量阻尼缓冲装置

　　在通风除尘、气力输送、工业排烟以及大口径流体管路系统中，管道内介质流速突变往往会带来冲击、振动、噪声和局部压力波动。这类问题在风机启停、阀门快速切换、工艺负荷骤变时尤为明显。蝶形阻尼器正是针对此类工况布置的管道内嵌缓冲构件，通过在通流截面内设置阻力调节结构，使气流或液流经过时产生可控的压力损失，从而削弱峰值流量、稳定管路压力，并降低下游设备受到的瞬时冲击。

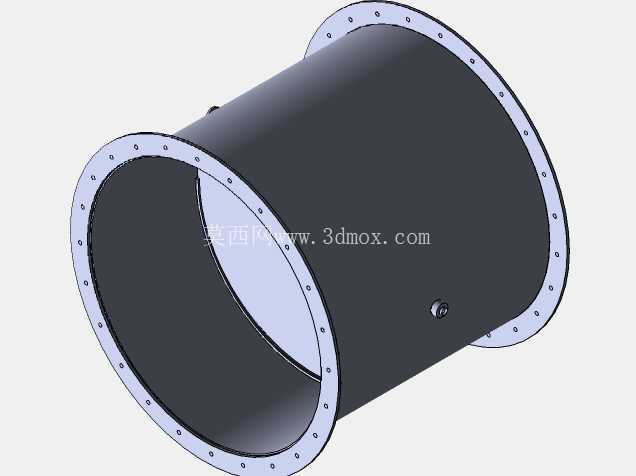

　　从结构上看，该装置主体为圆筒形壳体，两端采用带密集螺栓孔的法兰盘与相邻管道或设备接口对接。法兰沿圆周均匀布置连接孔，可保证大口径管路在承压状态下受力均衡，避免局部密封失效。壳体外侧保留小型侧向接口，可用于检修、测压、旁通或阻尼件调节，具体接口形式在建模时按实际装配关系预留。整体外形沿管道轴线方向延伸，安装时不需要额外占用较大的平面空间，主要边界尺寸由筒体内径、法兰外径、法兰厚度和筒体长度决定。

　　三维建模时，应先确定管路公称通径和法兰连接标准，再反推筒体内径与壁厚。筒体属于主要承压和承力部分，壁厚不能只按外观拉伸处理，需要结合介质压力、腐蚀余量、焊接变形以及法兰紧固载荷综合考虑。两端法兰孔位应采用圆周阵列方式建立，孔数、孔径和分度圆直径必须与配对法兰一致；若用于异形设备接口，则需要在装配环境中核对螺栓穿入方向和扳手空间，避免现场安装时出现螺栓与筒体或相邻构件干涉。

　　蝶形阻尼构件位于筒体内部，是实现流量控制的核心。其设计思路并非简单遮挡管道，而是利用蝶板或导流曲面改变介质流向，使流体在通过受限通道时形成稳定紊流和能量耗散。与完全截流的关断阀不同，该装置更强调连续工况下的缓冲与限流，因此阻尼件的开启角度、边缘形状、转轴位置以及与筒壁的间隙都会影响阻力系数。角度过大时限流作用不足，角度过小则可能造成压损过高、能耗增加，甚至在含尘气流中引发积灰。

　　在除尘和粉体输送场景中，阻尼器前后常与风机、旋风分离器、布袋除尘器或风管支管连接。此时模型不仅要体现本体结构，还要考虑介质含尘量对磨损的影响。蝶板边缘、转轴支承位置和筒体内壁迎流面属于较易磨损区域，设计中可通过加厚基材、更换耐磨衬板或优化过渡圆角来延长使用寿命。若用于烟气系统，还应关注热膨胀带来的尺寸变化，法兰螺栓预紧力和密封垫片形式需与温度工况匹配。

　　在液体管路中，这类阻尼装置可用于削弱水锤、平衡支管流量或降低泵出口冲击。建模时应使内部流道尽量避免突变台阶，筒体与法兰连接处采用连续过渡，减少滞流区。侧向小接口若作为测压点，应保证其位置能够反映阻尼前后真实压差；若作为检修口，则需考虑封堵件的拆装空间。对于需要调节阻尼能力的场合，转轴可延伸至壳体外部，并与执行机构或手柄连接，但外部伸出部分必须预留密封和支承位置。

　　装配设计阶段，最容易被忽略的是安装方向和维护空间。虽然圆筒形壳体外形对称，但内部蝶板通常具有明确迎流方向，反向安装可能改变阻尼特性并增加振动。法兰两端应在工程图或模型中标识介质流向，螺栓孔方位也要与现场管线配钻或标准法兰保持一致。装置吊装时，筒体重量主要通过两端法兰传递，若管路系统刚性不足，应在附近设置支吊架，不能让阻尼器本体承受额外管道弯矩。

　　从外形边界看，模型需要重点控制三个尺寸关系：一是法兰外径与螺栓孔分度圆，决定能否直接接入现有管路；二是筒体总长，决定管道切口和补偿器布置；三是侧向接口及外部调节件所占空间，决定保温层、检修通道和相邻设备间距。对于大直径规格，法兰盘与筒体焊接后可能产生变形，建模时应在法兰背面保留合理焊缝区域，并在工程输出中明确焊接和加工要求。

　　该结构形式简洁，零件数量少，适合在标准化管道系统中系列化推广。通过改变筒体内径、蝶板角度、法兰标准和壳体材质，可以覆盖通风、烟气、粉体、给排水及工艺流体等多种场景。三维设计的价值在于把内部阻尼件、法兰孔系、侧向接口和外部安装空间统一到装配环境中校核，使方案在投产前即可确认通流能力、连接关系和维护边界，减少现场返工。
