仿生机械战士可动臂部结构

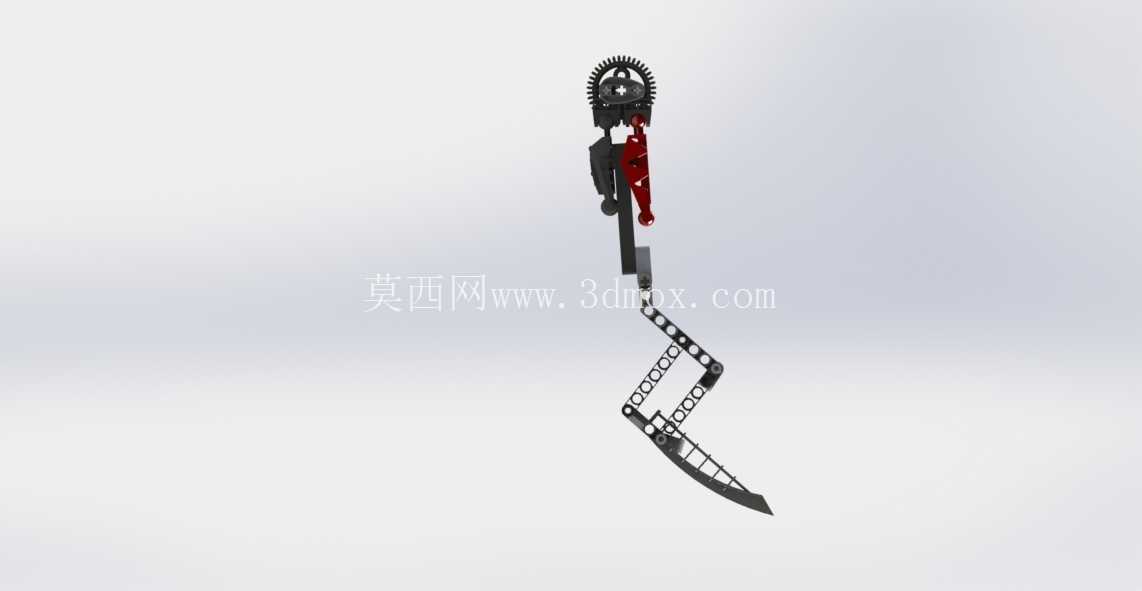

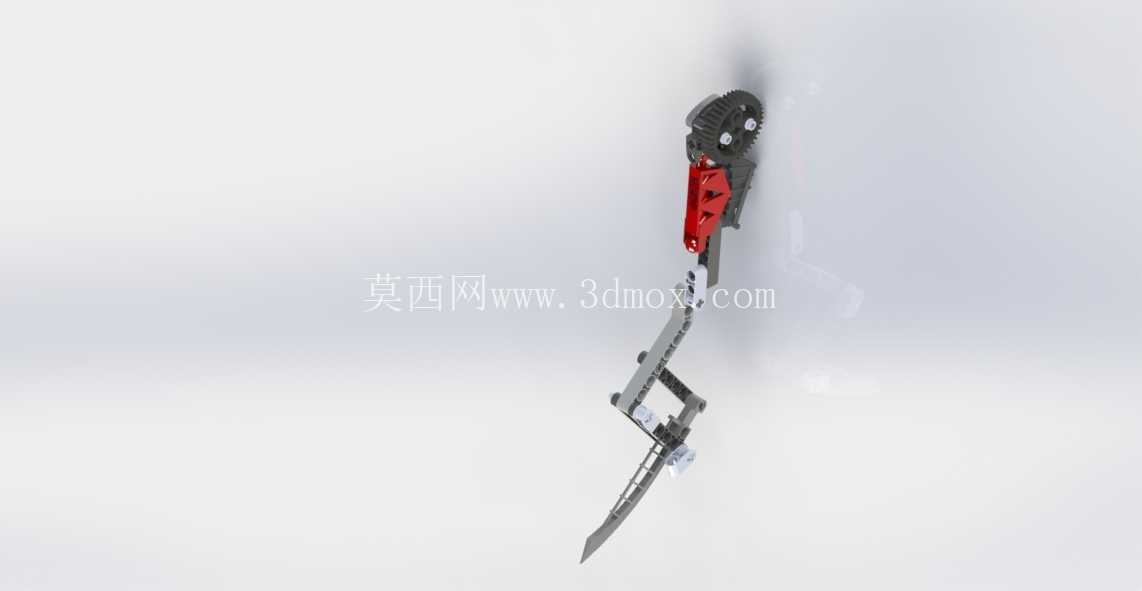

　　这套仿生机械臂结构最初的构思，来自人形机甲局部组件的拆分开发需求，整套臂部并非独立成品，而是全身可动机甲组件里的上肢分段单元，在做整机布局时先把肩、肘、腕三个转动节点单独拆出验证，后续再和躯干、下肢模块做接口匹配，避免整机装配时出现运动干涉。从实际应用场景来看，这类结构既可以作为科幻主题机甲展示道具的内部支撑骨架，套上外装甲后用于展会静态模型、影视道具的动作姿态固定；也能把连杆传动部分的设计思路平移到小型多关节教学机械臂、仿生抓取夹具的方案验证里，给多自由度串联关节的布局做参考。

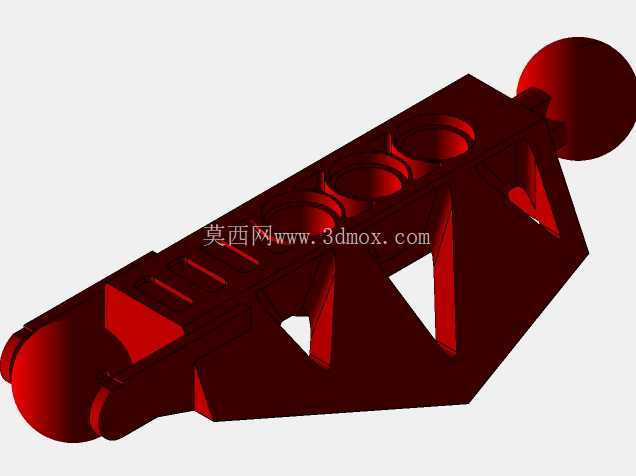

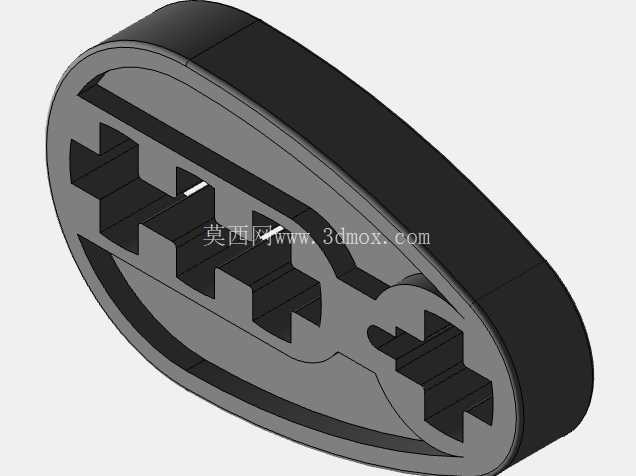

　　臂部最上端的肩关节位置集成了双联齿轮传动组，两个并排的啮合齿轮分别对应肩周两个方向的转动限位，齿轮齿形采用标准渐开线直齿，模数选得偏小，在有限的肩部安装空间里保证传动比足够，同时齿轮两侧做了加厚挡边，防止臂部做大角度摆动时齿轮从啮合位置滑脱。肩关节下方连接的红色块状构件是上臂主承力座，这个零件采用镂空减重设计，三个三角形镂空孔沿受力方向排布，既把上臂段的整体重量压下来，也保留了沿臂长方向的抗弯强度，承力座侧面预留了两个沉头安装孔，后续可以直接固定外置装甲外壳，不需要额外在骨架上打孔攻丝。

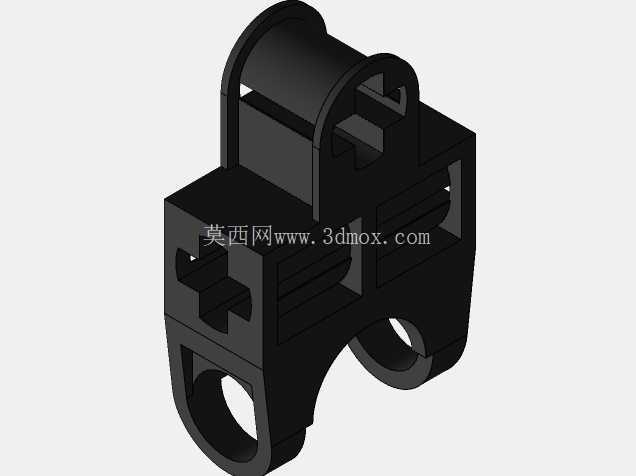

　　肘关节是整段臂部活动范围最大的节点，这里没有采用和肩部一致的齿轮传动，而是用了交叉连杆的锁止结构：两段平行的金属连杆分别连接上臂座和下臂支撑梁，连杆两端的铰接孔都配了耐磨衬套，当臂部弯折到设定角度时，连杆会越过机械死点完成自锁，不需要额外加装舵机或者锁销就能维持弯臂姿态，这个设计在静态展示场景里非常实用，不用持续给驱动部件供能也能保持持握、抬臂的固定姿势。下臂段采用了双层平行梁的布局，两根细长的支撑梁沿臂长方向平行布置，梁之间用三个等距分布的连接块隔开，中间留出的空隙用来走牵引钢索或者内置微型驱动线，双层梁的截面惯性矩比单根同重量的实心梁高很多，侧向受载时不容易出现弯扭变形，下臂末端延伸出的尖锐刃状结构是预设的功能末端，对应机甲设定里的格斗臂刃，刃部和下臂梁做了一体化连接，根部做了圆弧过渡避免应力集中。

　　做结构设计时最先敲定的是各个关节的转动边界：肩关节的俯仰转动范围控制在正负七十度，水平摆动范围正负三十度，避免臂部抬升时和躯干侧面发生碰撞；肘关节的弯折角度最大可以到一百二十度，完全伸直时连杆刚好处于死点位置，不会出现反向过折的情况；腕部预留了二十度的小角度偏转余量，用来调整末端刃部的朝向。安装边界方面，整段臂部从肩关节齿轮顶端到末端刃尖的总长度控制在四百二十毫米左右，上臂段的最大宽度是四十五毫米，下臂双层梁的外侧总宽度只有二十八毫米，肩关节根部的安装法兰做了标准孔位布局，四个安装孔呈矩形分布，孔距设为四十毫米，和前期开发的躯干肩部接口完全匹配，不需要额外做转接板就能直接拼装。

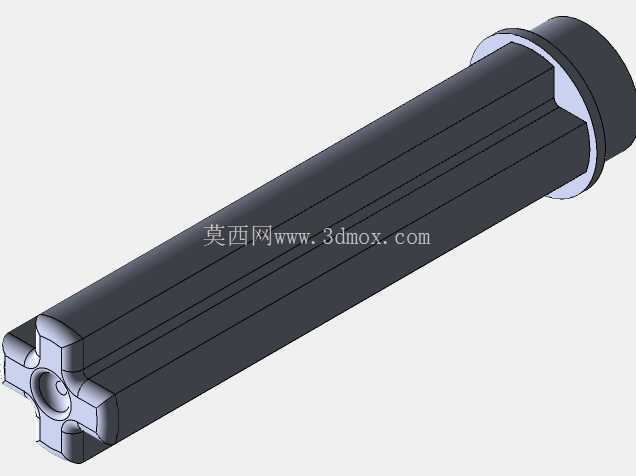

　　在细节处理上，所有铰接位置的销轴都采用端部卡簧固定，销轴和连杆孔之间留了零点二毫米的配合间隙，保证转动时没有卡滞，同时间隙量控制得很小，不会出现关节松垮晃动的问题。臂部所有外露的棱边都做了小圆角处理，既避免组装时划手，也能减少应力集中导致的零件断裂风险。整个结构没有采用复杂的曲面造型，绝大多数零件都是平板切割和标准紧固件组合，加工时不需要开模，用激光切割板材再做简单的铣削加工就能做出全部金属结构件，小批量制作道具或者教学样机的成本很低。如果后续要给这套臂部加装动力，只需要在肩关节齿轮侧和肘关节连杆位置分别加装微型舵机，舵机输出轴直接和现有齿轮、连杆铰接孔对接，不需要改动现有主体骨架结构，扩展改装的余量很充足。
