PET透明碳酸饮料塑料瓶结构造型

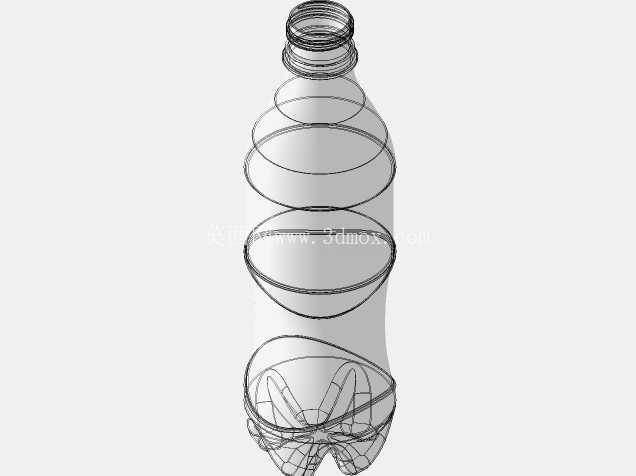

　　该模型呈现的是一种典型PET碳酸饮料瓶的三维线框结构，主体围绕瓶口螺纹、肩部过渡、圆柱瓶身、环形加强筋和花瓣式瓶底进行建模。瓶口采用标准外螺纹结构，螺纹牙型连续，配合防盗环位置形成封盖边界；颈部下方设置支撑环，便于灌装线夹持、输送和旋盖定位。瓶肩由多段曲面逐步收窄，既控制材料从瓶口向瓶身的分布，也避免吹塑过程中局部拉伸过薄。瓶身并非简单直筒，而是通过多道周向环槽和凹凸轮廓形成加强结构。这些环槽在空瓶受压、满瓶堆叠和运输振动时能够提高径向刚度，减少瓶体凹陷；同时曲面变化可改善握持手感，并在标签缠绕区域提供相对稳定的贴合面。模型中部的大直径段是主要容积区，适合在灌装后承担液体静压和碳酸气体内压。

　　对于含气饮料，瓶内长期存在一定压力，侧壁若完全光滑，容易在局部载荷下出现突发屈曲；加入环形筋后，应力能够沿周向分散，瓶体变形更可控。底部采用五瓣或多瓣式花瓣底造型，是PET饮料瓶中常见的耐压结构。底部分布的凸起和凹槽使瓶底具备较高的抗内压能力，同时保证站立接触面稳定。花瓣之间的过渡圆角需要连续，避免吹塑成型时在折角处产生应力集中。瓶底中心区域通常内凹，以减少放置时的平面度敏感，并在温度变化或内压波动时提供变形余量。从建模思路看，这类零件适合先绘制半剖面轮廓，再通过旋转生成基础曲面或实体，随后对螺纹、防盗环、环槽和底瓣进行细节处理。

　　瓶口螺纹应保证螺距、牙高和旋合长度一致，支撑环下方的过渡圆角不能过小；瓶身环槽需要兼顾刚度与脱模，槽底圆角过小会造成应力集中，圆角过大则加强效果减弱。外形边界方面，模型重点约束了瓶口外径、螺纹段高度、支撑环位置、瓶身最大直径、总高和底脚接触圆。灌装线上，瓶体需与星轮、导板、夹瓶块、旋盖头和喷胶或贴标机构匹配，因此最大直径和颈部定位尺寸直接影响设备调节。瓶身高度与输送带护栏、挡瓶机构及装箱工位有关；底部接触直径则决定站立稳定性和多瓶排列间隙。材料成型角度，PET瓶通过注坯再拉伸吹塑获得，壁厚在瓶口、瓶肩、瓶身和瓶底并不均匀。

　　瓶口因需要承受封盖扭矩和密封压力，通常保持较厚；瓶身通过双向拉伸提高透明度和强度；底部形状复杂，需避免过度堆积或拉伸不足。三维结构中保留这些曲面转折，有助于后续评估吹胀比、拉伸路径和模具分模。实际使用场景集中在饮料灌装、商超陈列、冷链运输和便携消费。包装设计人员可据此核对标签高度、收缩膜包裹范围和装箱排列；机械设计人员可将瓶体作为输送线、洗瓶机、灌装机、旋盖机、贴标机和包装机的校核对象；结构建模人员也可通过该模型练习回转体、螺纹、曲面加强筋和复杂底部造型的协同建模。模型线框清楚展示了内外轮廓关系，能够用于检查瓶体对称性、截面变化和相邻特征衔接。若进一步工程化，还可在瓶口增加密封面尺寸，在瓶身标注标签区上下边界，在底部校核承载接触点，并通过有限元方式分析内压、堆叠载荷和侧向挤压下的变形趋势。
