带波纹加强结构的车用制动硬管三维设计

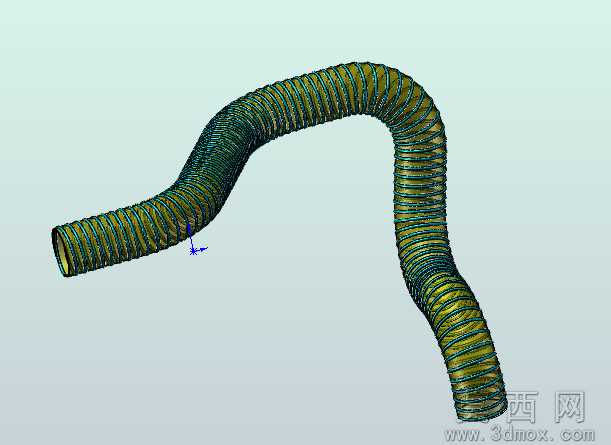

本模型为车用制动系统配套的制动硬管三维设计作品，建模阶段采用三维参数化设计思路完成整体结构搭建：首先根据制动管路的实车布置走向，绘制三维空间中心引导线，精准还原管路的多段弯折走向，匹配实车装配的空间避让需求，避免与周边底盘部件、车身结构产生干涉。建模过程中针对硬管的波纹加强结构做了精细化处理，沿管路中心轴方向逐段构建环形波纹凸起结构，该结构既可以提升管路的结构强度，耐受制动系统工作时的高压液压冲击，也能赋予管路适当的形变余量，抵消车辆行驶过程中产生的振动、装配公差带来的应力，避免管路出现开裂、渗漏问题。材质设置上，模型还原了金属编织增强制动硬管的外观质感，主体管路部分赋予带金属光泽的黄绿色半透明橡胶材质，模拟管路外层的防护胶层，表面设置细微的粗糙质感还原橡胶材质的触感；外层缠绕的加强筋部分赋予高反光的金属材质，模拟钢丝编织的增强层结构，通过材质参数的调整区分胶层与金属加强层的视觉差异，渲染阶段采用柔和的环境漫反射光源，多角度呈现管路的弯折形态与表面纹理细节，清晰展示波纹结构的排布规律与管路整体的走向特征。结构设计上，管路两端预留标准的管路连接接口，接口处做了平齐端面处理，可直接匹配对应的制动管接头完成装配，整体模型的尺寸比例严格参考实车制动硬管的参数设定，每一段弯折的曲率半径、波纹段的长度与间距都经过合理性校验，既满足制动系统的液压流通要求，也兼顾了装配工艺的可行性，可用于制动系统的装配干涉校验、结构展示以及相关教学演示场景。
