L型弯折组合式输送管道三维建模作品

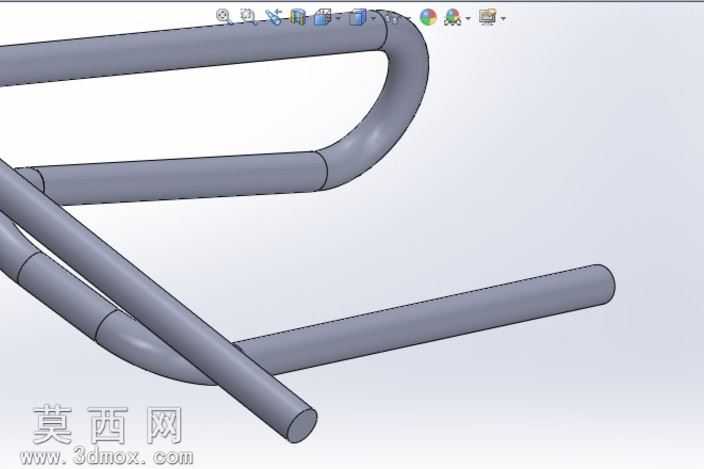

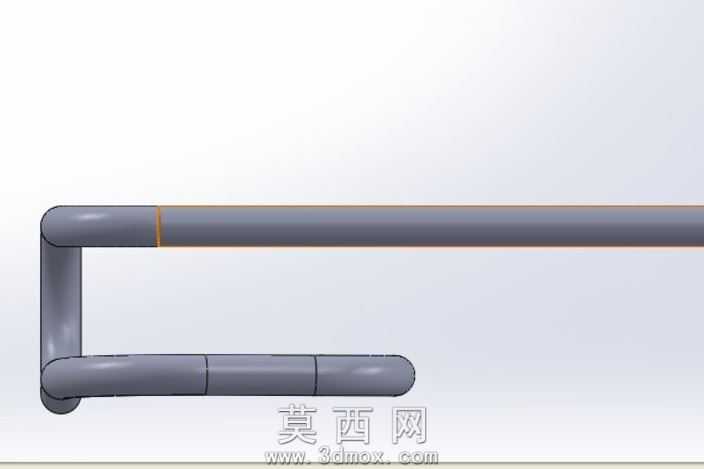

本作品为L型弯折结构的组合式输送管道三维建模成果，建模过程依托SolidWorks三维设计环境完成，整体采用参数化建模思路搭建，从管道的基础路径绘制入手，先确定两段垂直相交的管段中心走线，精准控制弯折处的曲率半径，保证管路走向符合流体输送的常规布局要求，避免直角弯折带来的流体阻力激增问题。建模时对管段的分段拼接结构做了精细化还原，每一段管体的衔接端面都做了对齐约束，管体外壁采用均匀壁厚设计，通过抽壳特征完成管体内部空腔的构建，保证管壁厚度一致，符合实际五金管件的生产加工参数要求。材质渲染阶段，为管体赋予了哑光深灰色金属材质，模拟工业常用的镀锌钢管或硬质工程塑料管道的表面质感，调整材质的反光度与粗糙度参数，让渲染效果贴近真实管件的视觉表现，没有过度夸张的反光效果，还原工业构件的质朴质感。结构设计上，管道末端做了圆弧封端处理，弯折处做了平滑过渡，管段之间的拼接缝做了细微的凸起线条标识，清晰展现分段组装的结构逻辑，既可以作为管路布局设计的参考构件，也可用于流体仿真分析的基础模型使用。整个建模过程严格遵循机械设计的尺寸规范，各段管体的长度比例、管径尺寸都经过合理推演，没有出现结构干涉、比例失调的问题，模型的特征树逻辑清晰，各参数可根据实际使用需求进行调整修改，方便使用者根据自身的管路布局场景调整管段长度、弯折角度、管径大小等核心参数，适配不同的流体输送、布线防护等使用场景。
