英国皇家海军勇敢级防空驱逐舰三维造型

　　该作品围绕一型远洋防空驱逐舰展开，舰体采用长艏楼、高干舷与内倾式舷侧结合的布局，整体线型从球鼻艏区域向后延伸，至舰艉形成宽阔的直升机作业甲板。建模时需要重点处理水线以下的瘦削艏部、舭部过渡以及舰底与推进区域的衔接，这些部位直接影响阻力估算、稳性分析和坞墩布置。上层建筑以前后相错的方式布置，舰桥、主桅杆、烟囱、后桅杆和机库之间保留检修通道与设备吊装空间，避免雷达天线、通信设备和排烟流场相互干扰。

　　从实际用途看，这类舰艇主要承担区域防空、编队护航、对海警戒和联合海上任务。舰面功能分区较为明确：艏部区域用于布置导弹垂直发射装置和主炮，中部集中布置舰桥、桅杆、烟囱与交通艇，艉部则兼顾直升机起降、系泊和拖带作业。三维设计中不能只追求外观完整，还要把通道宽度、舱口开启范围、武器射界、天线旋转半径和人员操作位置纳入同一空间校核。例如桅杆顶部的球形雷达罩需要保证基座承载面与下方舱室结构对齐，烟囱出口应远离主要进气口和敏感电子设备，机库大门高度则要与旋翼折叠后的整机边界匹配。

　　外形处理上，舰体外飘与内倾转折较多，舷墙、折角线和舱壁面板均采用连续曲面过渡。建模可先依据侧视和俯视轮廓搭建主尺度骨架，再由水线面、站线和甲板边线生成舰体外壳；上层建筑则按分段方式建立，舰桥窗体、桅杆平台、栏杆、烟道和救生设备分别成组，便于后续修改。舰艏甲板的锚链舱、系缆桩、导缆孔和舷侧开口需要保持相对位置准确，因为这些细节不仅关系到视觉真实性，也会影响舾装干涉检查。

　　安装边界方面，全舰设备布置应遵循由重到低、由功能到通道的原则。动力相关设备集中在舰体中下部，以降低重心；雷达和通信天线布置在桅杆高位，保证视界；武器系统沿中线或左右对称位置安装，减少射界盲区；小艇、吊放装置和补给接收设备布置在舷侧时，要预留吊臂摆动范围和人员安全距离。直升机甲板周边的安全网、助降标识和系留座需与机库轴线一致，甲板下方结构还要考虑起降载荷传递。

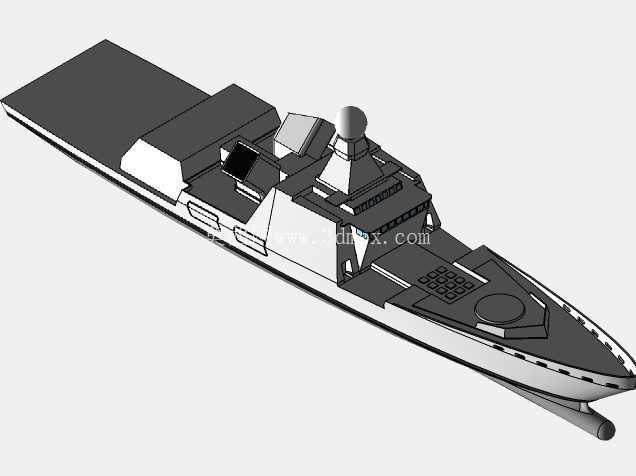

　　在结构表达上，模型保留了主舰体、上层建筑、桅杆、雷达罩、舰炮、垂直发射区、烟囱、舷窗、开口和尾部甲板等关键要素。曲面建模时应控制艏柱、艉封板和舭部的曲率连续性，板架之间避免出现非必要的薄面重叠；舾装件则可按装配层级管理，使舰体壳、甲板设备和上层建筑在总装时保持清晰的父子关系。对于从事船舶结构、装备展示或方案论证的人员，该模型可用于总体布置讨论、舱面空间校核、视景仿真和教学演示，也可作为进一步细化管路、电缆、轴系和舱室划分的基础。
