游艇动力推进用螺旋桨安装法兰板

　　船用推进系统的末端执行部件，螺旋桨安装座板直接承担动力输出端的定位、载荷传递与密封衔接作用，这类薄板类安装法兰在小型休闲游艇的轴系布置中十分常见，它并非桨叶本身，而是用于固定桨轴支承座、对齐动力输出轴线的过渡连接板。从现场装配逻辑来看，这块板会被贴合固定在游艇艇体尾部的动力舱封板位置，一侧对接艇内的传动轴支承组件，另一侧朝向桨叶安装侧，板件上预留的多组孔位分别承担不同功能：中心区域的大直径圆孔为桨轴穿过预留通行空间，环绕中心孔周向均布的八处小孔用于紧固桨轴轴承座或者密封压盖，保证轴系运转时支承件不会随振动出现周向滑移；板件下半部分额外排布的两排共六处小孔，则用于将整个板件锁附在艇体预埋的安装基座上，分散螺旋桨运转时产生的轴向推力与径向振动载荷。

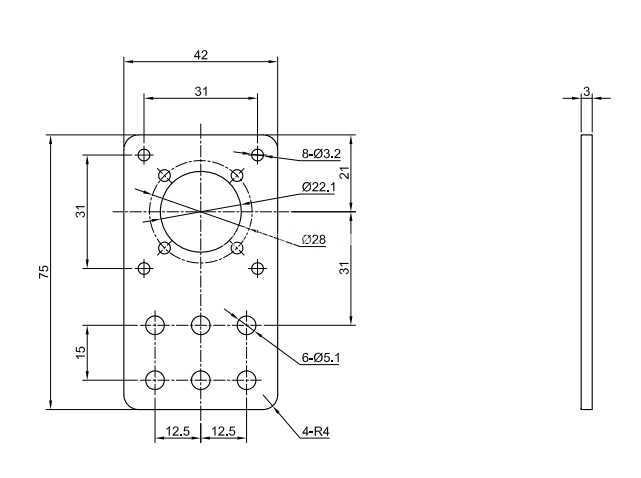

　　从尺寸边界来看，这块安装板整体外轮廓为带圆角的矩形，本体厚度仅3mm，属于典型的薄板冲压或激光切割加工件，整体外轮廓的长宽尺寸均为42mm，板件四角做R4圆角处理，避免安装过程中锐边划伤密封胶层或者作业人员，也能减少板件四角的应力集中，在艇体长期受水波冲击产生微形变时，避免尖角位置出现裂纹。板件下半部分的安装孔采用对称排布逻辑，横向两列孔的中心距为12.5mm，纵向最下方两排孔的间距为15mm，所有下半区安装孔统一采用Φ5.1mm的通孔规格，适配常规的M5紧固件穿过，孔位周边预留足够的扳手操作空间，现场装配时可以直接从外侧穿入螺栓，在艇体内侧配合螺母锁紧，不需要在板件上提前攻丝，降低薄板攻丝易滑牙的故障概率。

　　中心区域的孔组排布完全围绕轴系对中需求设计：中心最大通孔直径为28mm，可供直径22.1mm的桨轴或者轴套顺利穿过，孔壁和轴套之间预留均匀间隙，方便安装时调整轴系同轴度；环绕中心孔的八处Φ3.2mm小孔分布在直径31mm的分度圆上，周向等角度排布，这组孔位适配M3紧固螺钉，用来锁紧轴端的密封端盖或者桨毂定位法兰，3.2mm的通孔直径刚好适配M3螺钉的穿过间隙，八处均布的锁紧点可以让压盖受力均匀，避免局部压紧力过大导致密封橡胶圈变形不均，出现轴系漏水的问题。板件上部的轮廓区域宽度为31mm，和中心孔组分度圆尺寸匹配，上部两侧的开孔位置刚好落在板件的上部对称区域，和下半区的安装孔形成上下呼应的载荷传递路径，当螺旋桨在水中旋转产生向前或者向后的推力时，作用力会从桨毂通过轴承座传递到板件中心区域，再通过上下两组紧固孔均匀分散到整个艇体安装基座上，不会让局部螺栓承受过大的剪切力。

　　设计阶段选择3mm厚度的板材，是在重量和刚性之间做的平衡：小型游艇对尾部重量十分敏感，过厚的钢板会增加艇体尾部配重，导致航行时艇首抬升、航行阻力变大；3mm厚的板材配合多组孔位的加强作用，既可以满足轴系支承的刚性需求，不会在螺旋桨满功率运转时出现板件震颤，又能尽可能控制零件自重，同时薄板的切割加工成本更低，后期如果出现腐蚀或者形变，备件更换的拆装难度也很小。板件所有外露棱边都做了圆角过渡，除了四角的R4圆角，孔位边缘也会在加工后做去毛刺处理，避免装配时划破艇体和板件之间铺设的防水密封垫，保证安装面的水密性。在实际游艇维护场景中，这类安装板属于易拆检部件，每次船艇上岸保养时，都可以拆开板件检查轴系密封件的磨损情况，统一规格的孔位设计也让备件互换性很强，不需要针对不同批次的艇体单独做孔位适配，大幅降低售后维护的加工成本。

　　从建模逻辑来看，绘制这个零件时优先以中心轴孔为定位基准，先绘制中心的同心圆轮廓，再阵列生成周向八处紧固孔，之后以板件竖直中心线为对称轴，排布下半区的六处安装孔，最后绘制外矩形轮廓并添加四角圆角，整个特征流程完全贴合实际加工的工序顺序，生成的模型可以直接导出二维工程图用于激光切割下料，不需要后续额外调整尺寸公差，所有孔位的定位尺寸都从对称中心线出发标注，避免加工时出现基准累积误差，保证装配时所有紧固件都可以顺利穿过对应孔位，不会出现孔位错位无法装配的问题。
